Dans le but d'éviter un
temps de téléchargement important, cet album n° 4 est présenté en
plusieurs parties.
Vous pouvez agrandir les
images en
cliquant dessus |
 |
 |

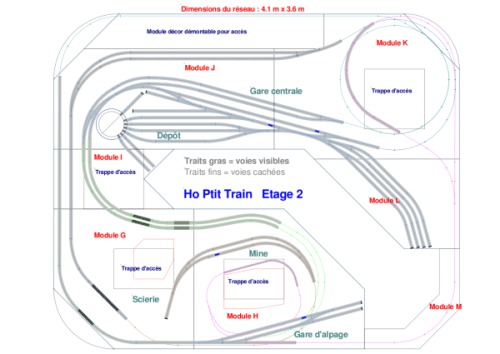

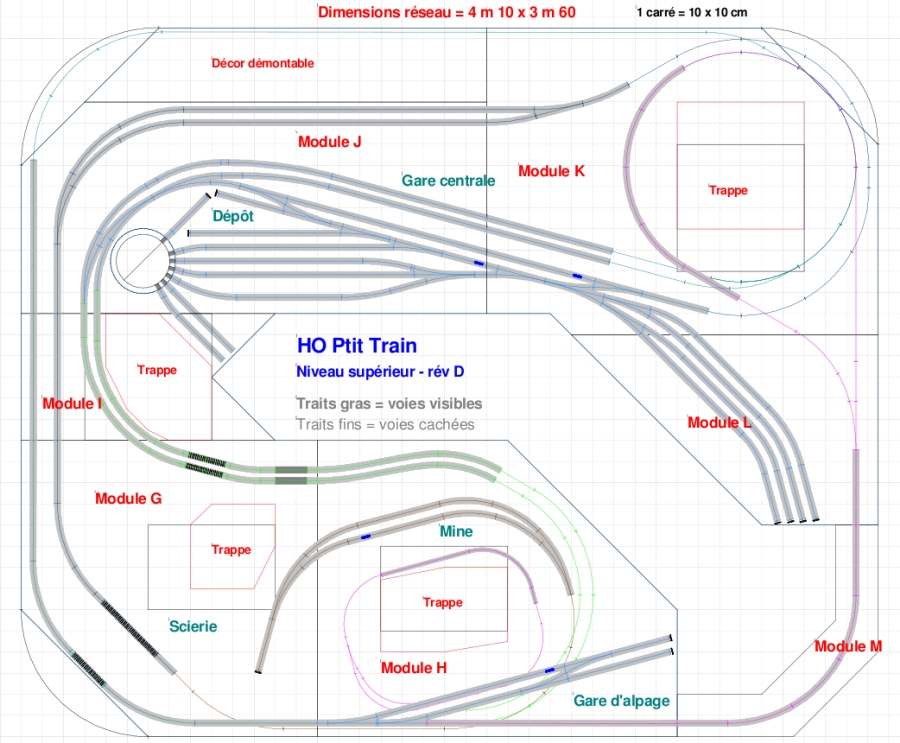

| Afin de
faciliter la localisation des différents modules, voici, pour
rappel, le plan de l'étage supérieur du réseau. |

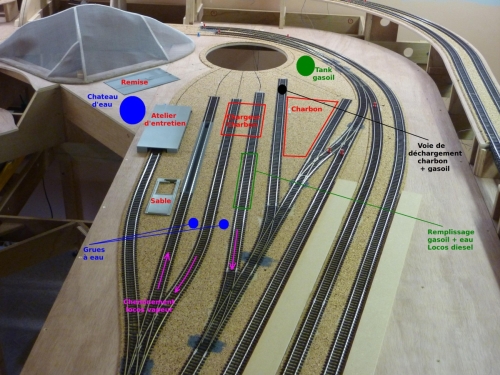

D'autre
part, afin de situer les diverses installations décrites ci-après,
voici les détails d'implantation du futur dépôt. |
|
|
 |
 |

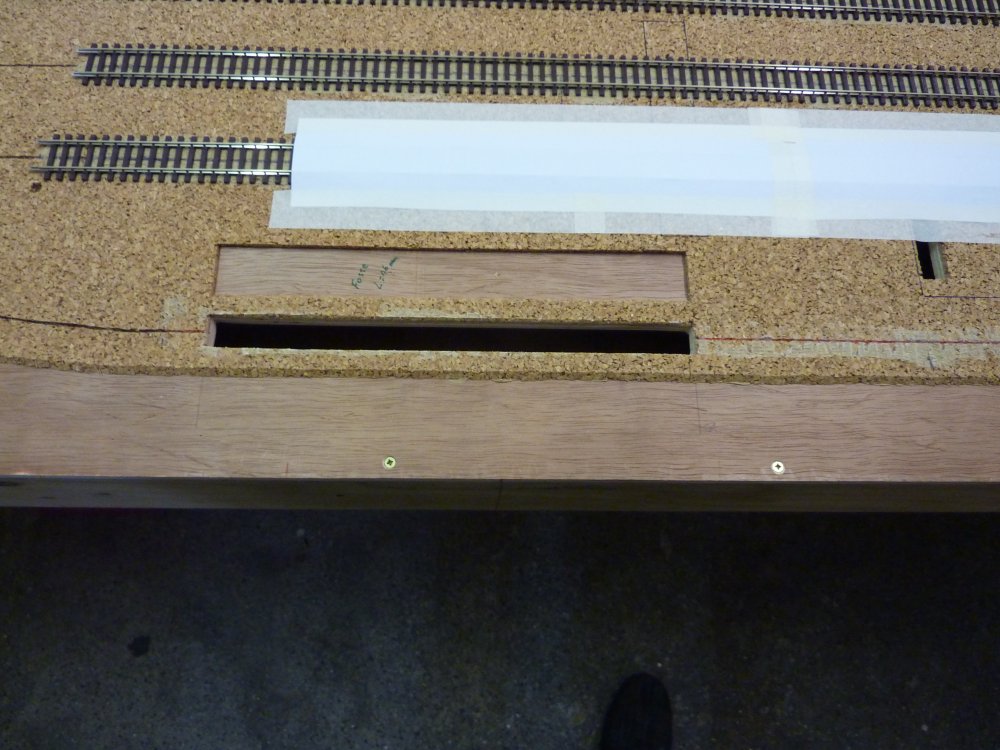

| Mars 2014 : Sur le module J, démontage de la
voie de l'atelier pour installer une fosse de visite intérieure au
bâtiment. |
Découpe et
ponçage du trou de la fosse. |
|
|
 |
 |

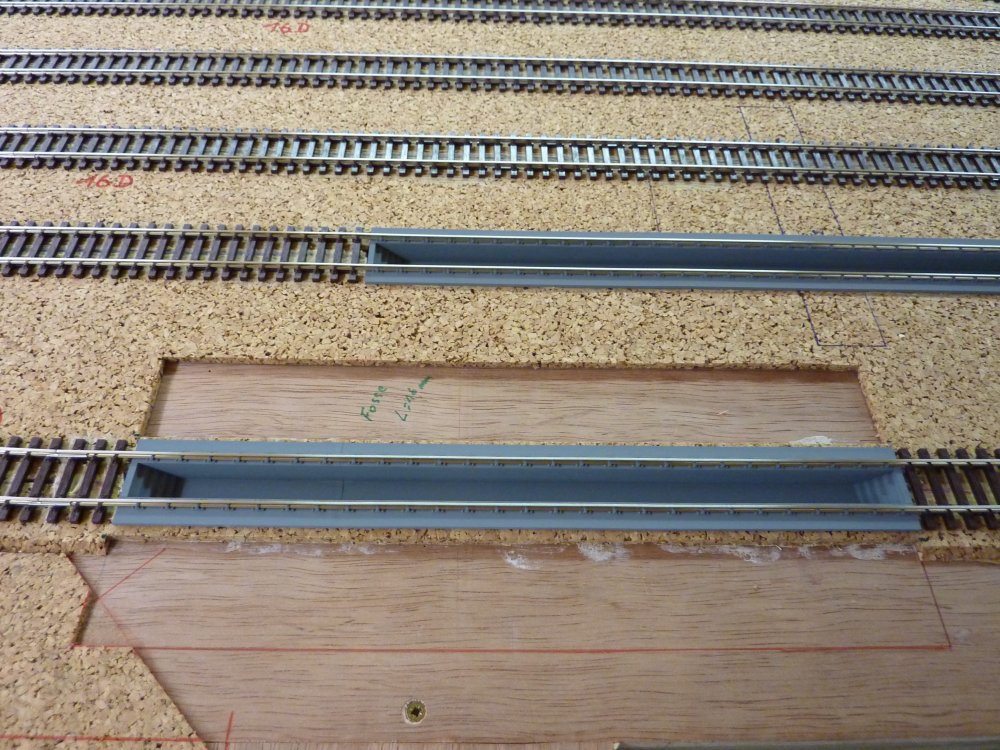

| Comme pour
la fosse de décrassage, je ferai appel à la maquette Auhagen
41612 peinte avec Tamiya XF53 "neutral grey". |

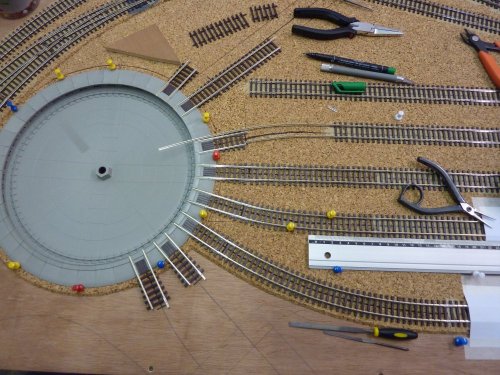

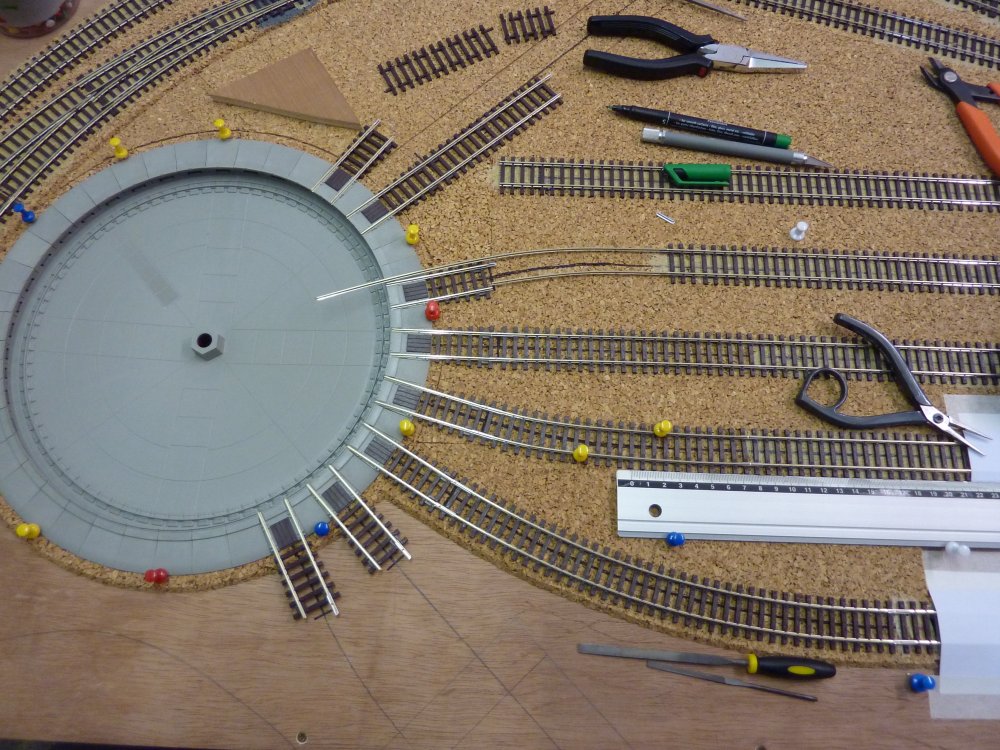

Avril 2014 : Installation des
voies accédant au pont tournant,
notez le cintrage des voies permettant une pose très précise. |
|
|
 |
 |

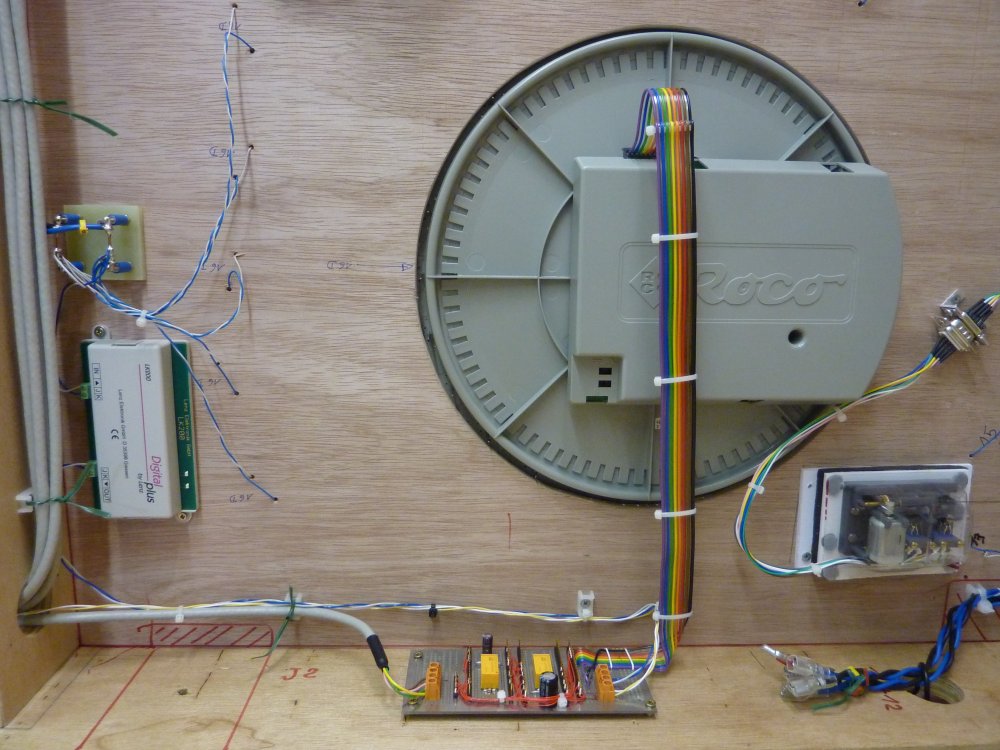

| Mai 2014 : Connexions
électriques du pont tournant. |
Juillet 2014 : Câblage des détecteurs de présence, des
commandes d'aiguillages et des commandes de signaux
|
|
|
 |
 |

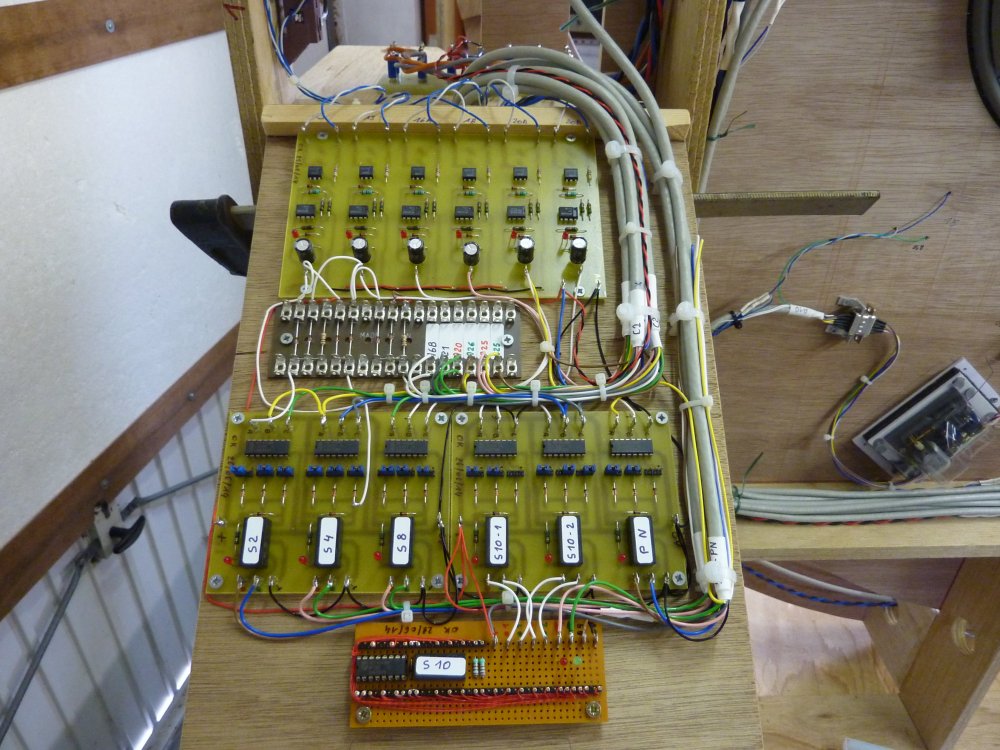

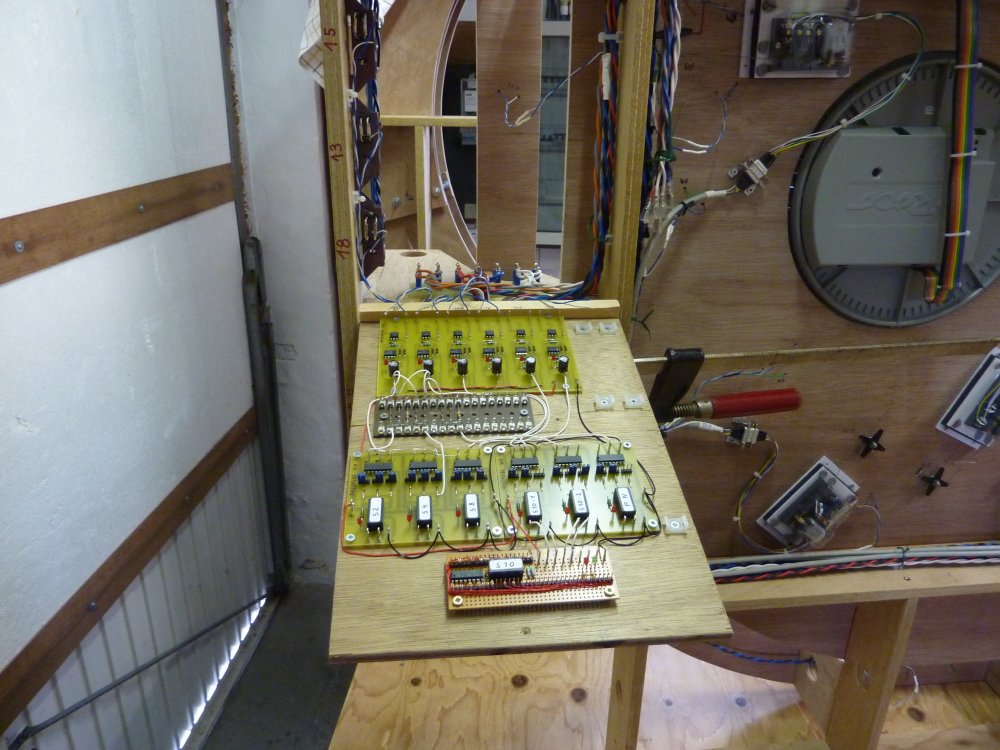

Détail de
l'électronique : au dessus, les détecteurs de courant
et en dessous, les commandes des signaux lumineux. |

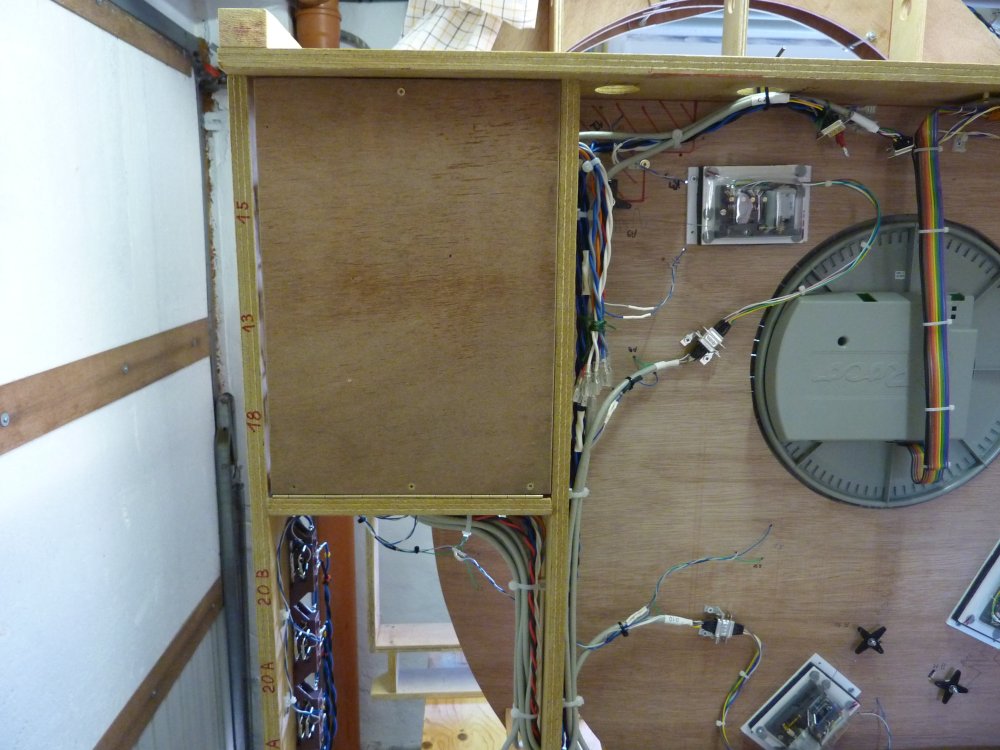

Après
câblage, le support des circuits pivote sur sa charnière
et disparaît dans la structure. |
|
|
 |
 |

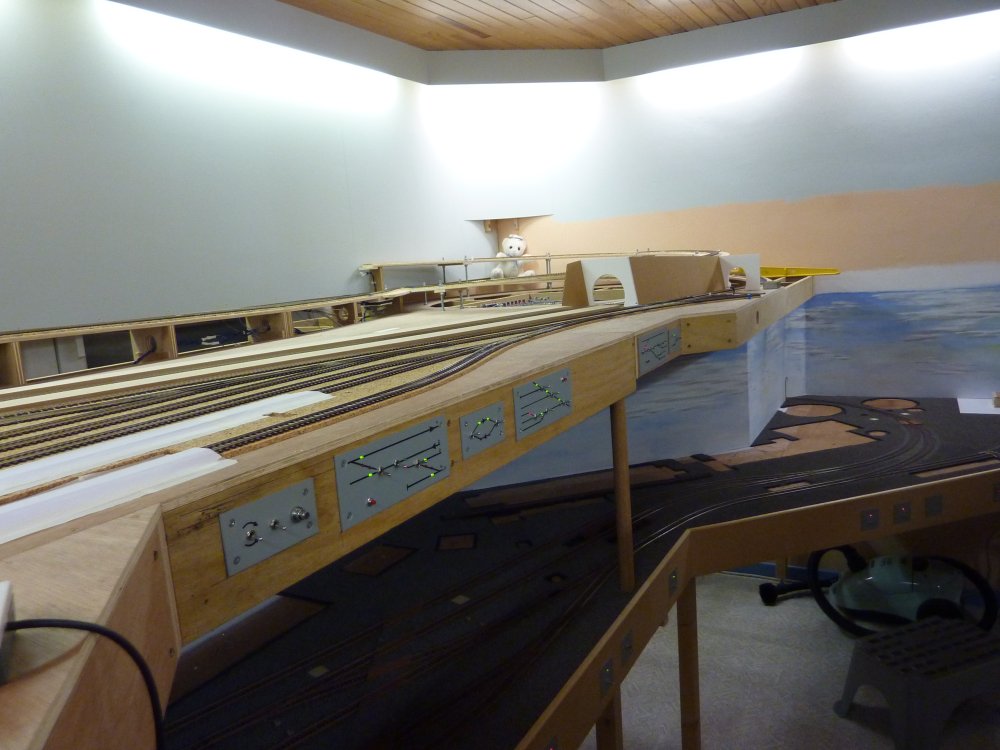

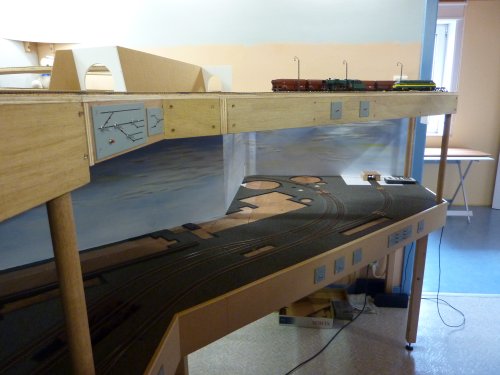

Après la
peinture du fond de décor de la cokerie (étage inférieur),
les modules supérieurs sont remis en place. |

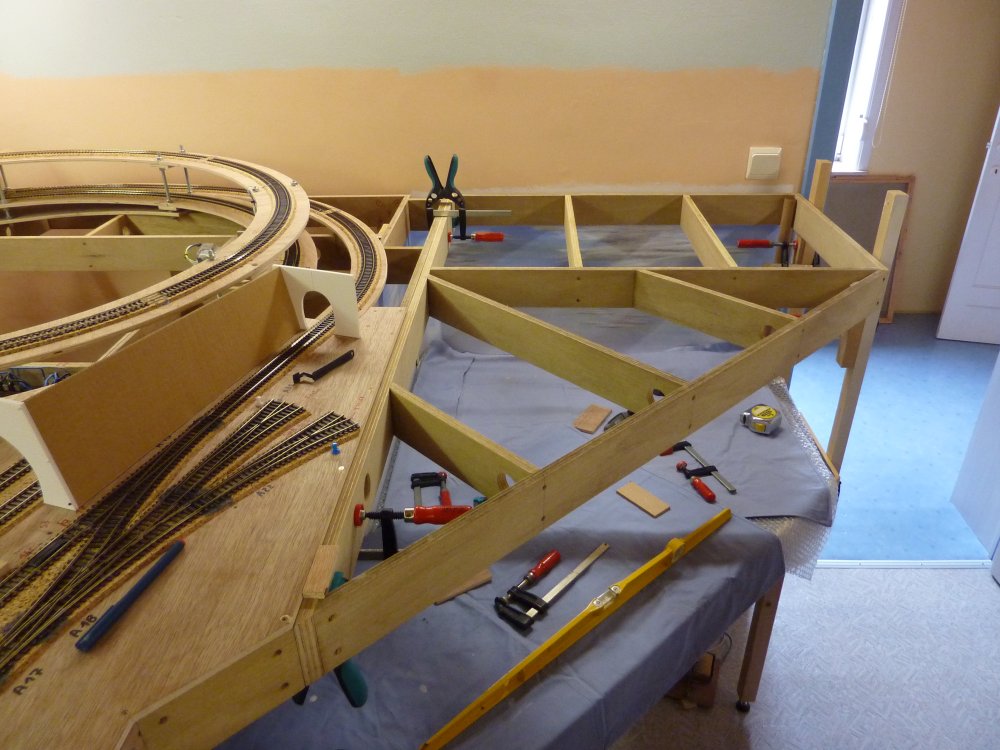

Août 2014 : Assemblage de la
structure du module L |
|
|
 |
 |

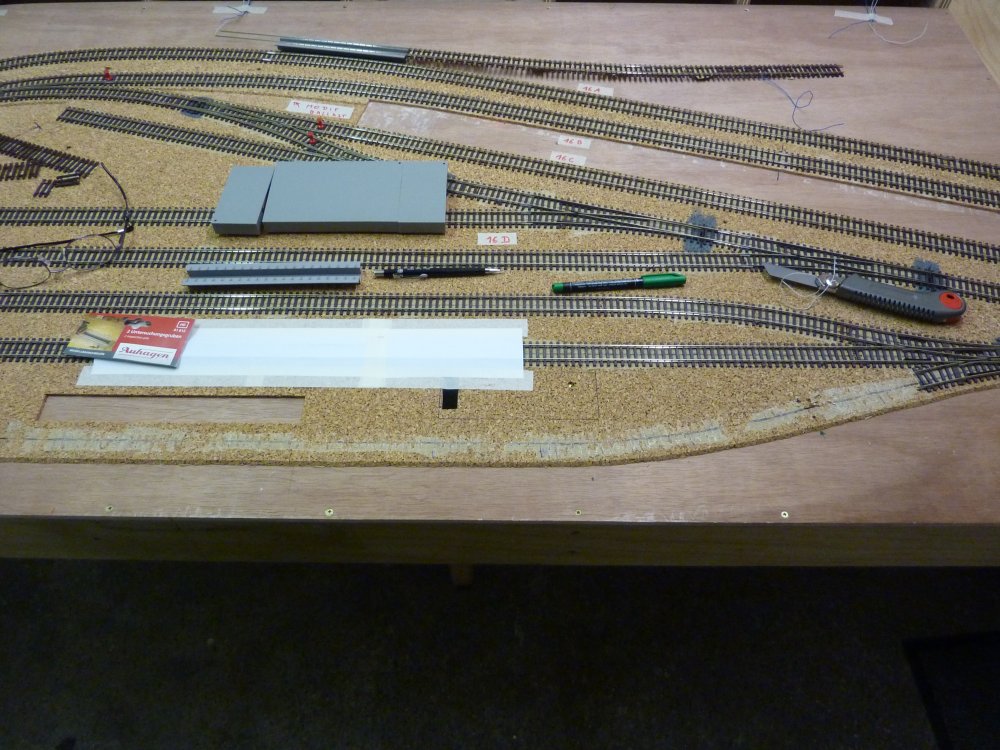

| Pose du
liège figurant le ballast des voies. |

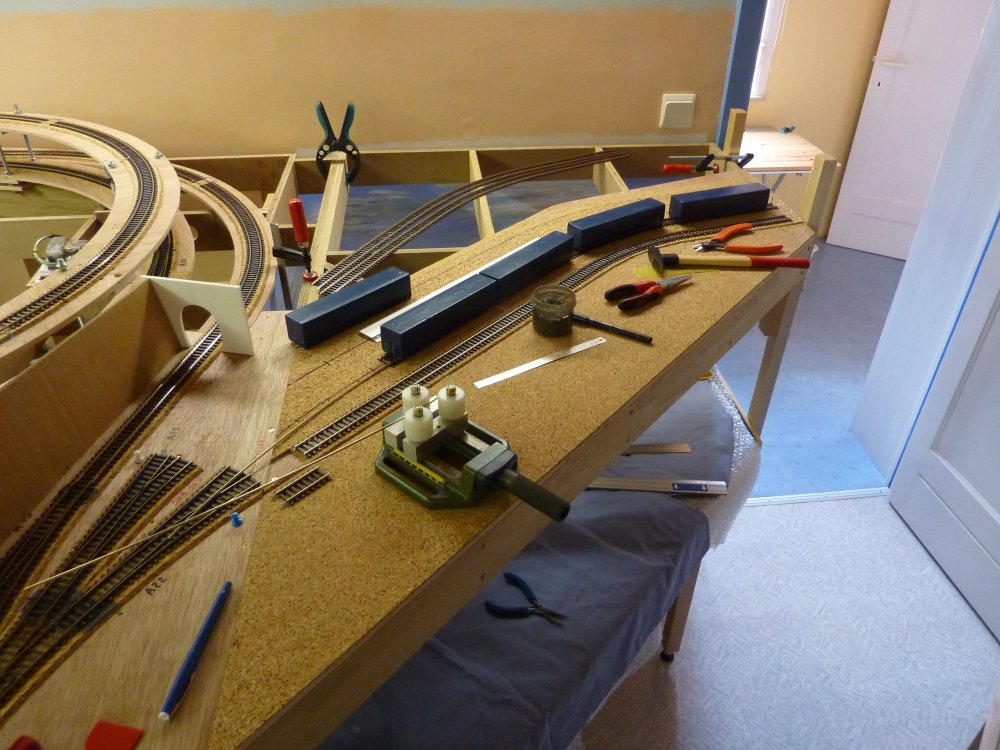

Mise en
place des voies. |
|
|
 |
 |

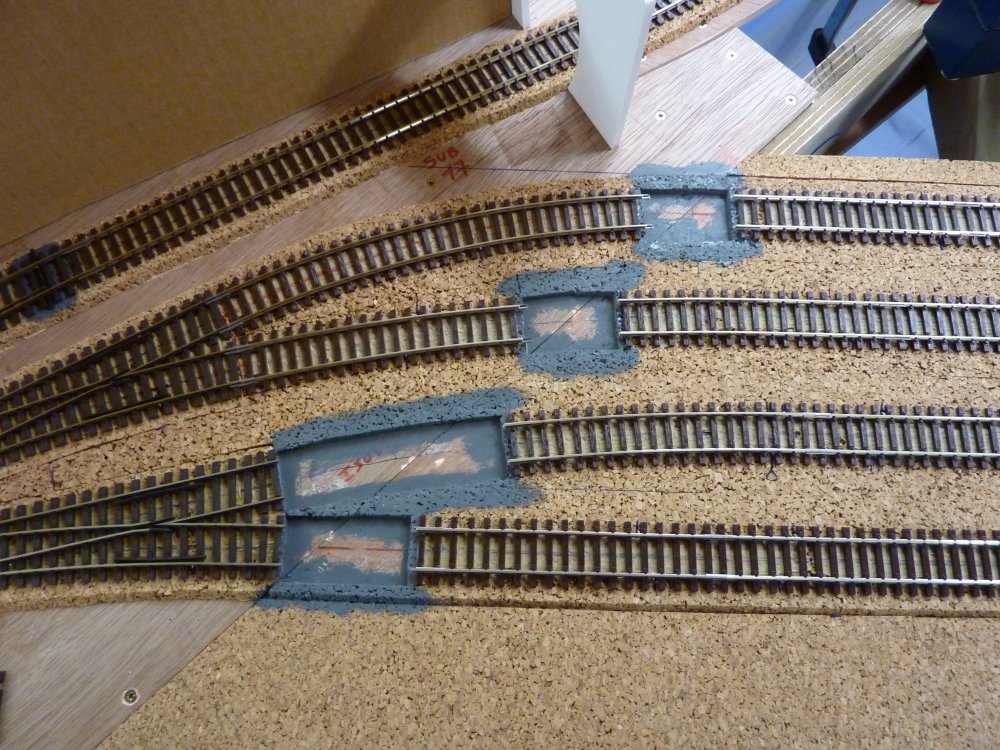

La jointure
entre les modules K
et L devant être
démontable,
il est prévu 4 pièces de jonction inter-modules. |

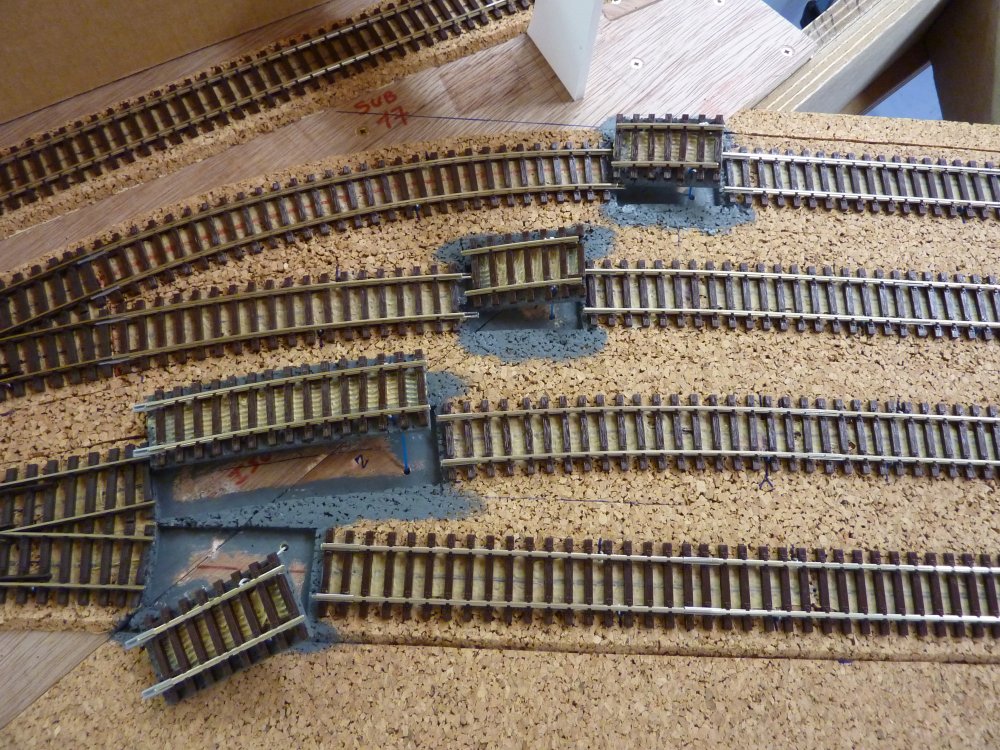

Détail des
coupons de voie démontables. |
|
|
 |
 |

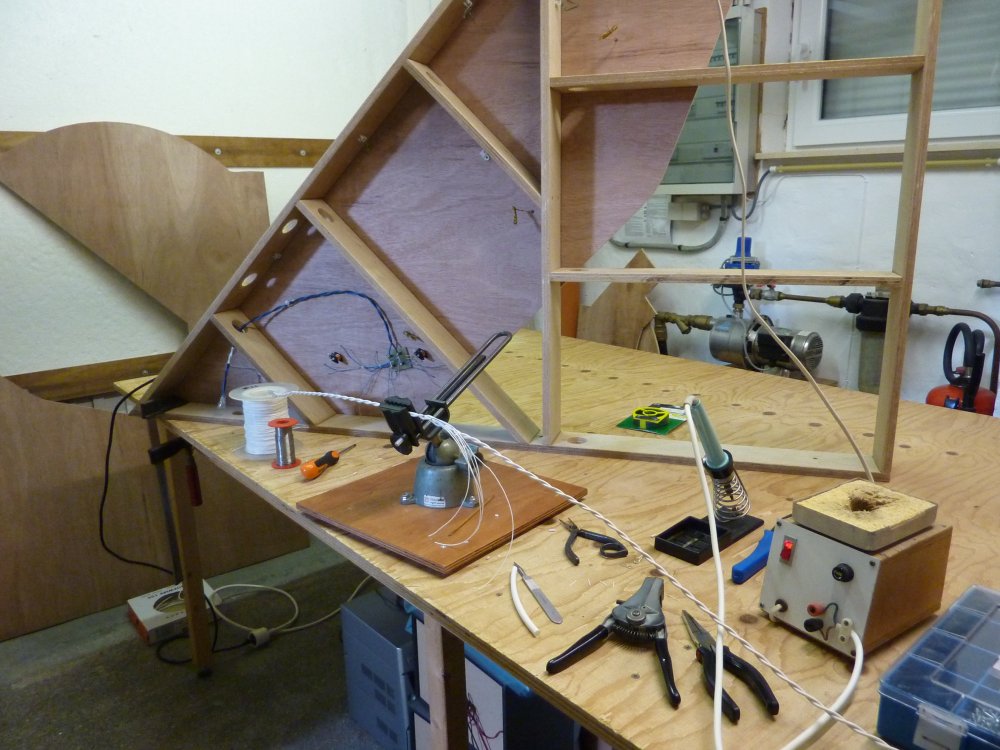

| Câblage des
voies, des dételeurs et des éclairages. |

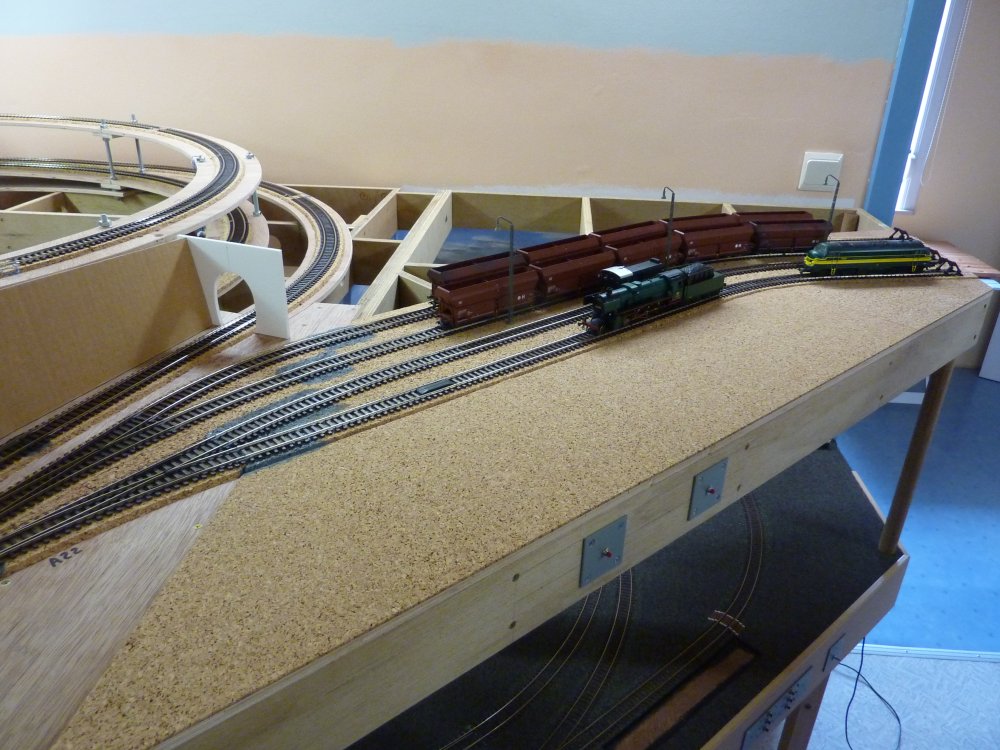

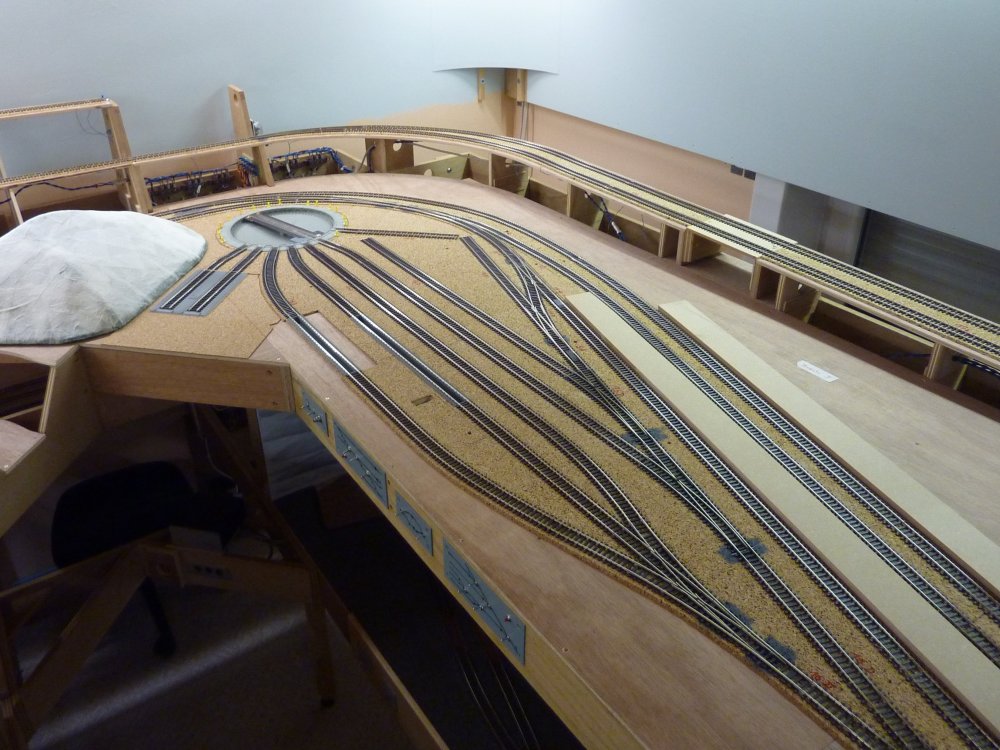

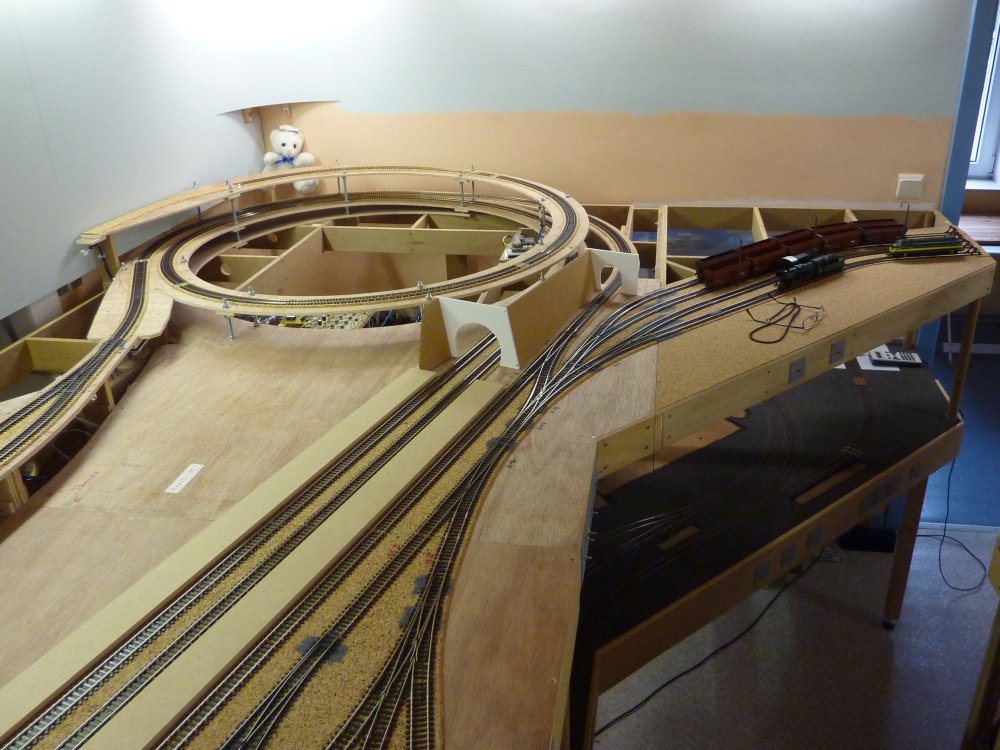

Voici le
module L
comprenant les voies de triage et
la halle à marchandises est terminé et mis en place. |
|
|
 |
 |

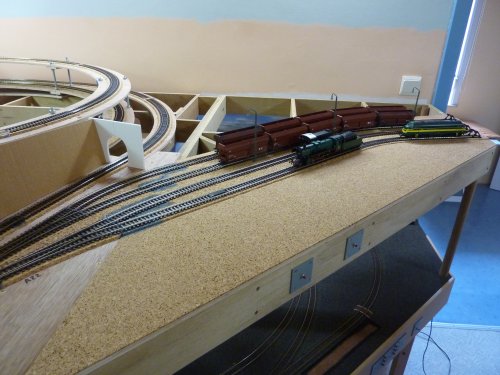

| L'ensemble
est maintenant fonctionnel sur les 2 étages.
|

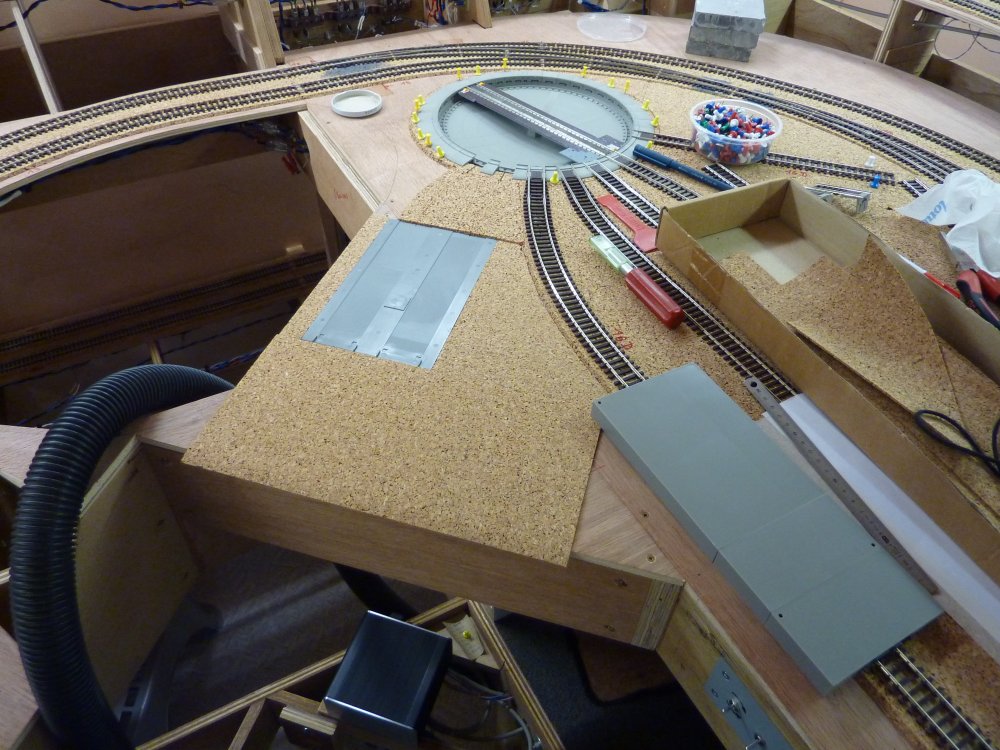

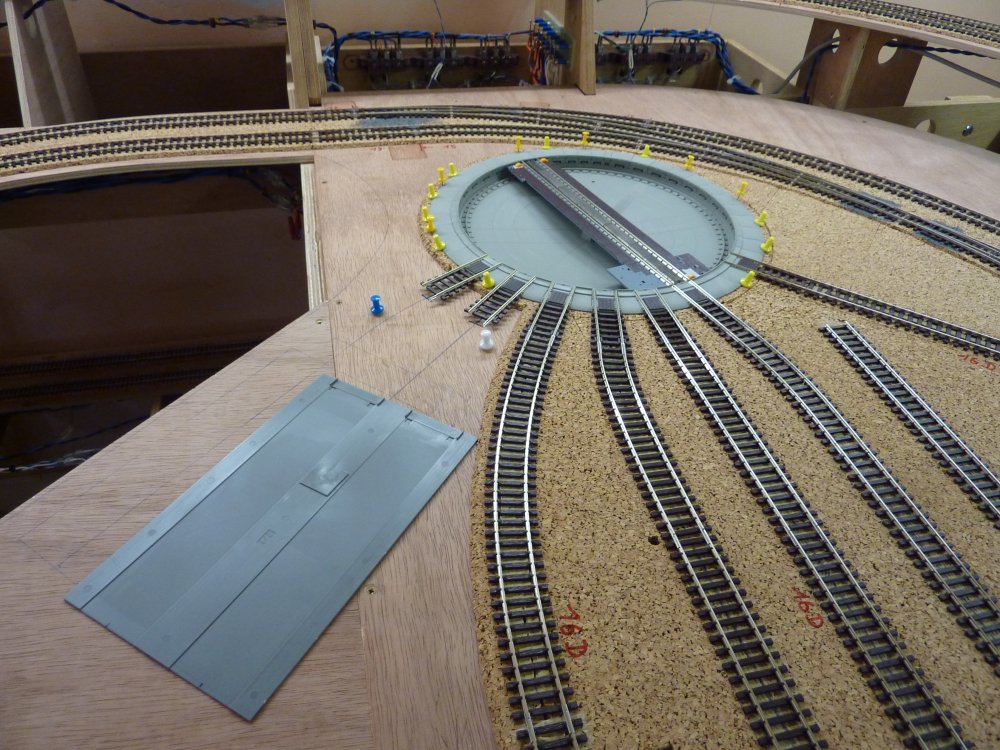

Septembre 2014 : installation
des voies de la remise à locomotives.
|
|
|
 |
 |

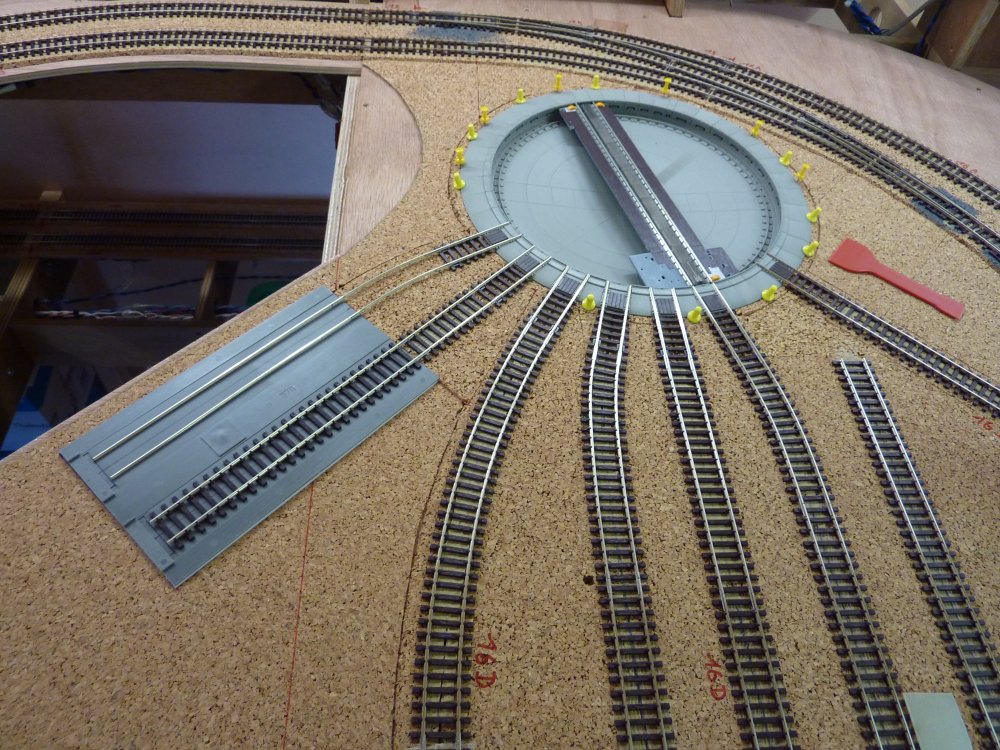

Pose du
liège 4 mm figurant le ballast et du liège 2 mm couvrant le sol.
Des bandes de plasticarte 3 mm sont collées sous la base de la remise
afin de ramener sa surface supérieure au raz du liège 4 mm. |

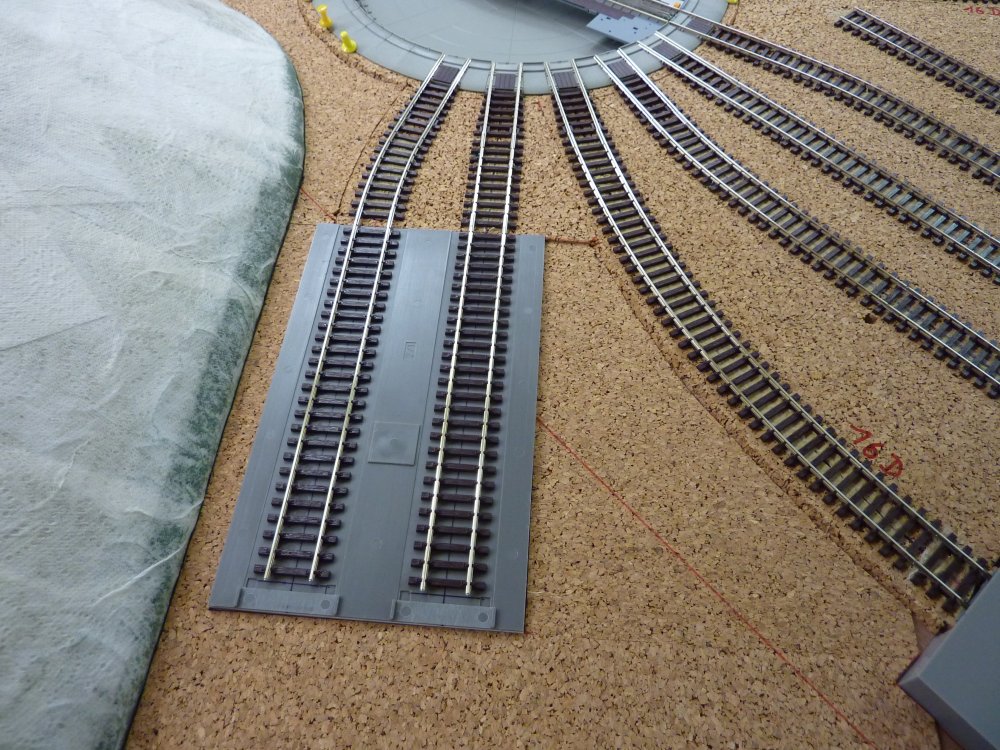

Pose des
voies avec une jointure au raz de la base du bâtiment.
Le collage des traverses sur la base s'effectue à la UHU Plast. |
|
|
 |
 |

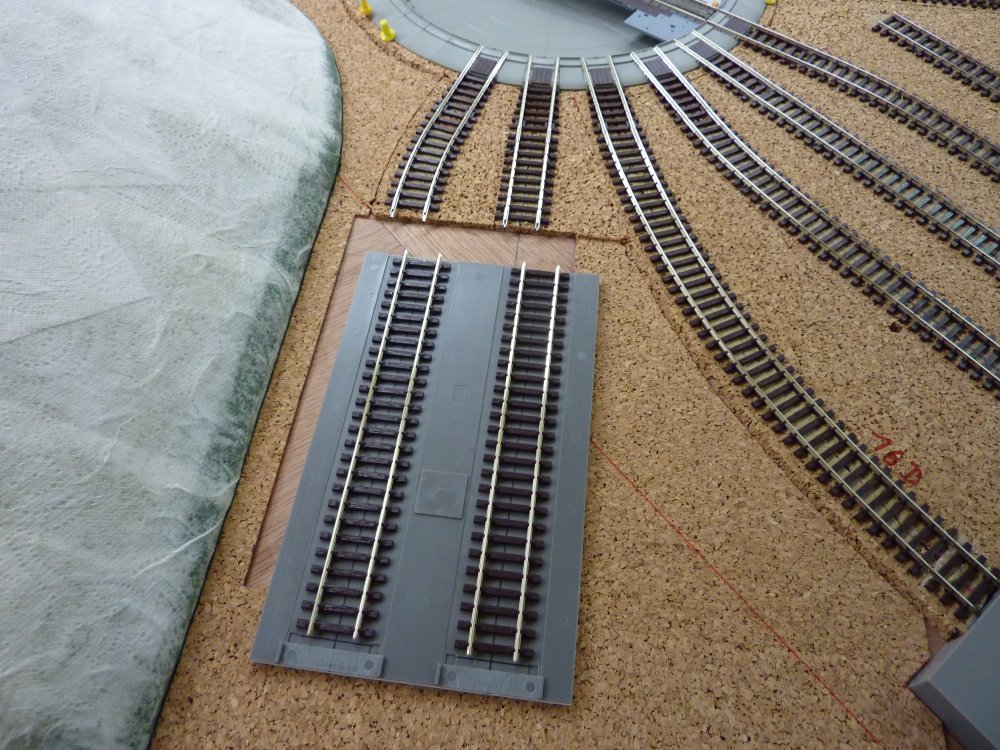

| La base du
bâtiment est intégrée au liège . . . |
. . . et
reste démontable. |
|
|
|
|
Septembre 2014 : Vue de la
gare centrale - partie droite
|
Partie gauche
|
| A suivre . . .
|
