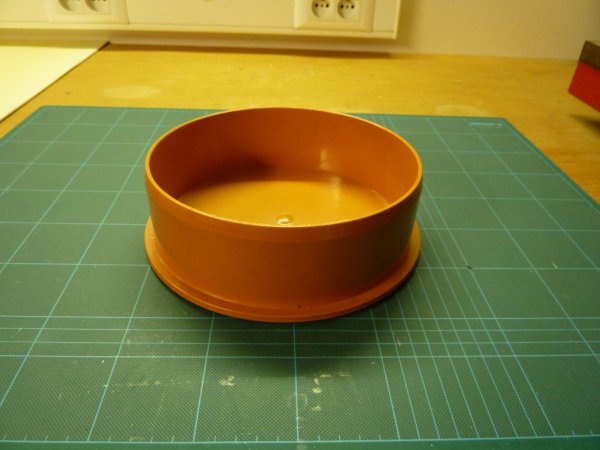

Voici le point de départ de cette réalisation, un bouchon pour tuyau
d'égouttage en PVC diamètre 200 mm.
|

|
|
|
En premier lieu, j'enlève le bord dépassant pour faciliter les découpes
ultérieures.
|

|
|
|

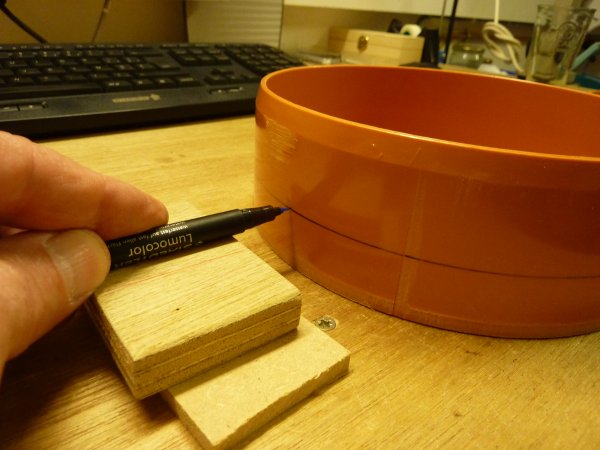

Marquage de la hauteur à découper.
|

|
|
|

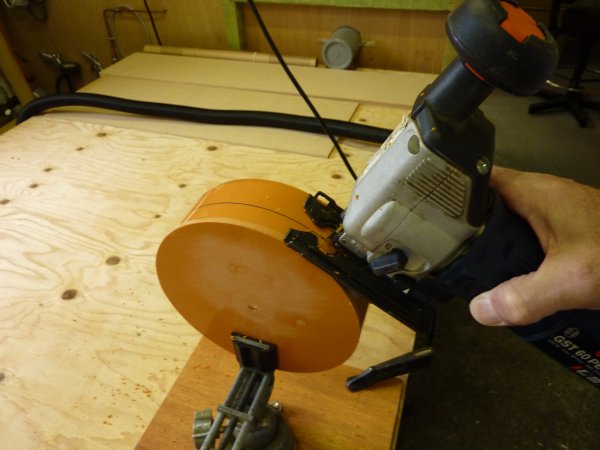

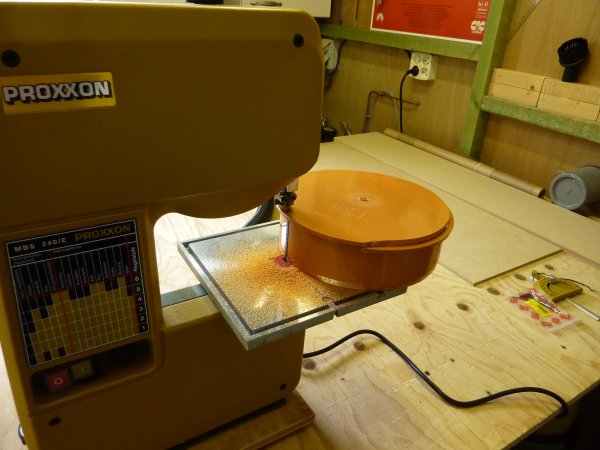

Découpe à la scie sauteuse avec une lame adaptée au PVC.
|

|
|
|
Voici le bassin après découpe et ponçage.

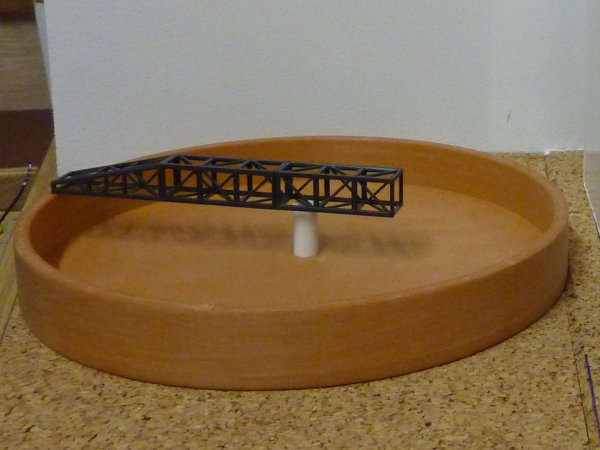

Essai de mise en place de la structure métallique du bras.
J'ai essayé un bras simple comme sur le modèle réel mais les
proportions ne me plaisaient pas.
L'axe de rotation est composé de 2 tubes Raboesch de diamètre extérieur 7 et
9 mm emboités de manière à obtenir un tube de diamètre 9 mm extérieur
et 5 mm intérieur.
|

|
|
|
J'ai donc opté pour un bras double qui me paraît mieux équilibré.

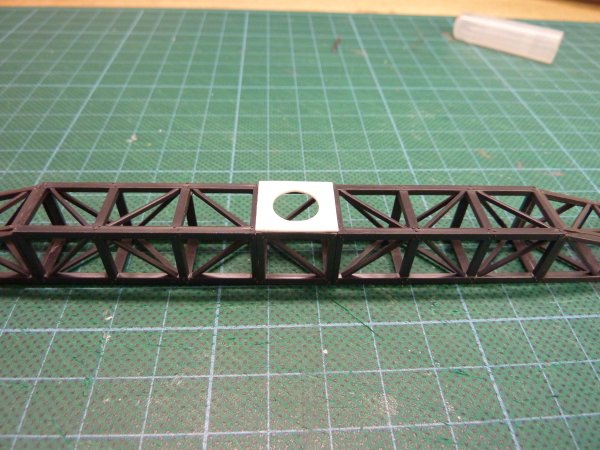

Cette structure métallique est réalisée à partir des kits Auhagen (voir liens) de la série
"STAKO system"
|

|
|
|
Mise en place de la structure métallique définitive.

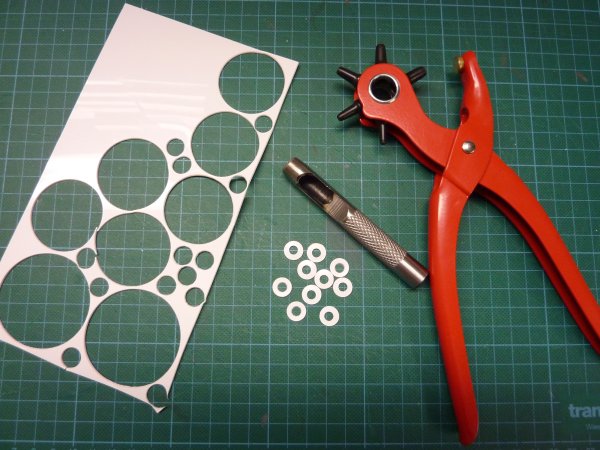

Les petites roues sont réalisées en plasticarte 1mm découpée à
l'emporte pièce diamètre 4 mm.
|

|
|
|

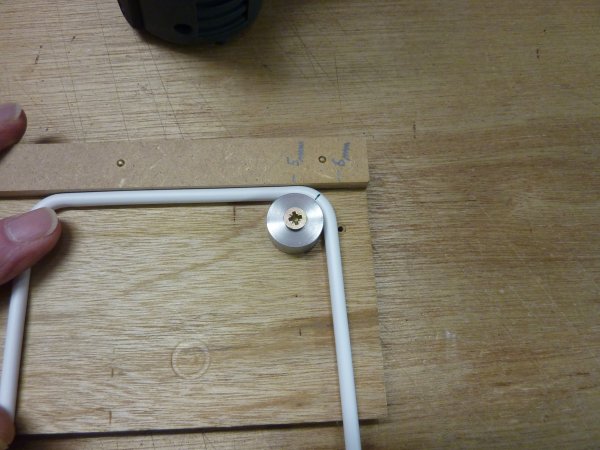

Les tuyaux sont représentés par du profilé rond plein Raboesch (voir
liens) de diamètre 5 mm cintré avec l'outil "Home made" décrit sur la
page
Outillage / Gabarits.
|

|
|
|
Les brides de raccordement des tuyaux sont réalisées en plasticarte 1
mm découpée à l'emporte pièce 9 et 5 mm.
|

|
|
|

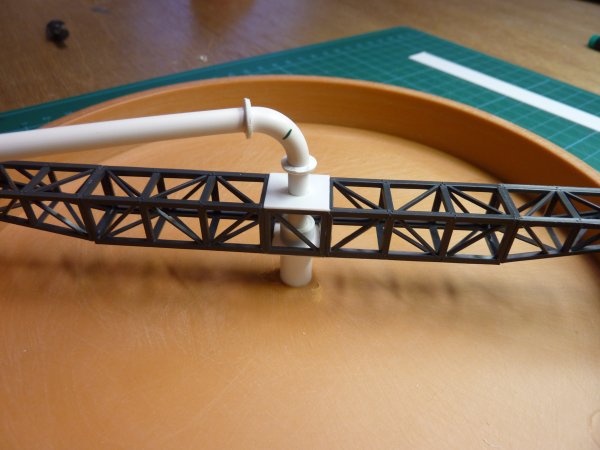

Voici la structure terminée juste avant peinture.
|

|
|
|

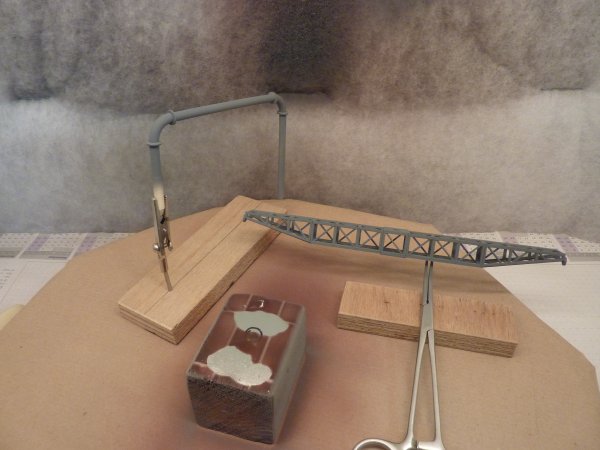

Les pièces sont ensuite peintes à l'aérographe.
J'utilise ici la peinture Tamiya
XF53 "Neutral Grey".
|

|
|
|

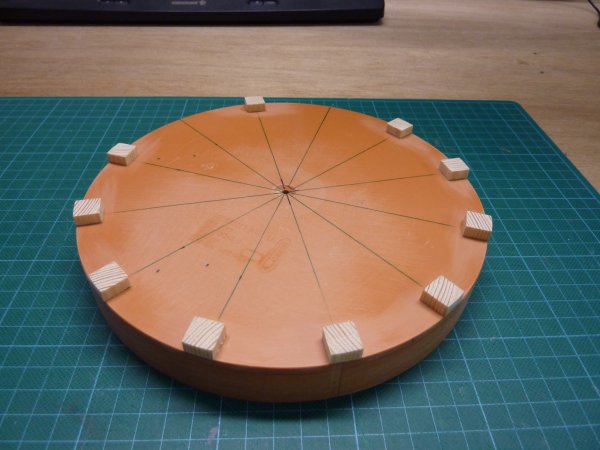

Vient ensuite la représentation des pieds du bassin, ceux-ci sont
composés de carré en sapin de 1 x 1 cm coupé en tranches de 5 mm et
collés à la colle de contact néoprène.
|

|
|
|

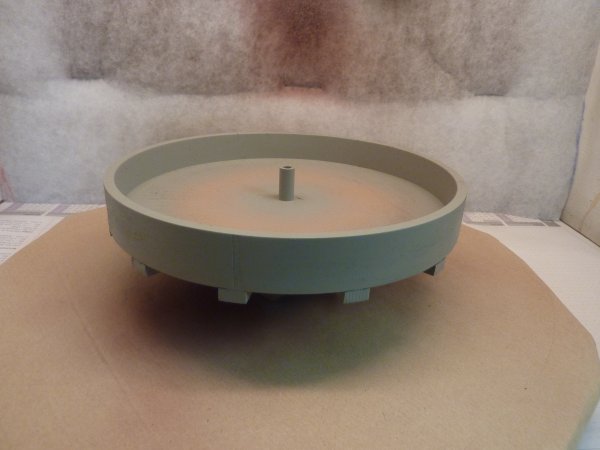

Le bassin est ensuite peint couleur béton Tamiya XF20 "Medium Grey".
|

|
|
|

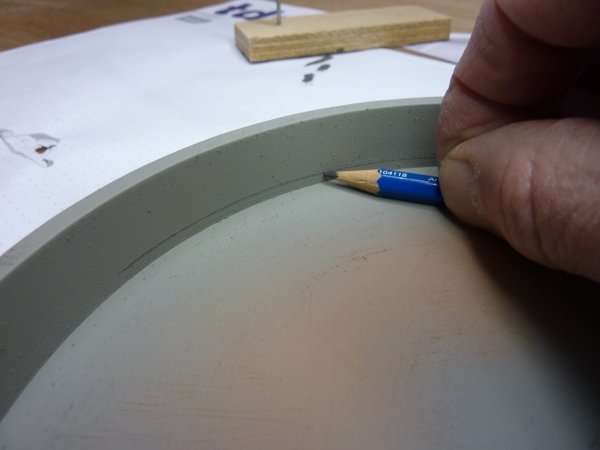

Tracé du niveau d'eau.
|

|
|
|

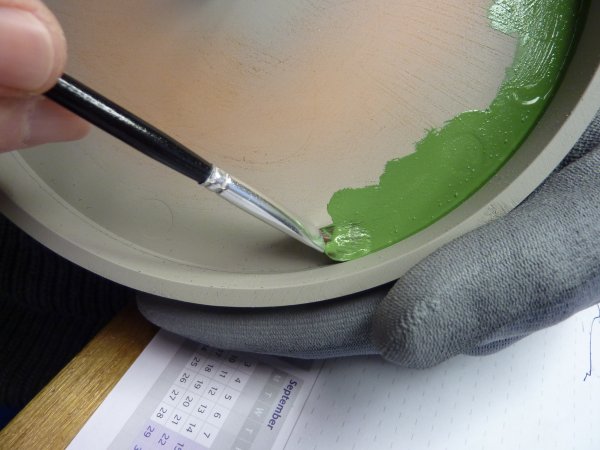

Le fond du bassin est peint avec une couche de Talens Acrylique Décor Fin n° 653
"Vert Mousse".
|

|
|
|

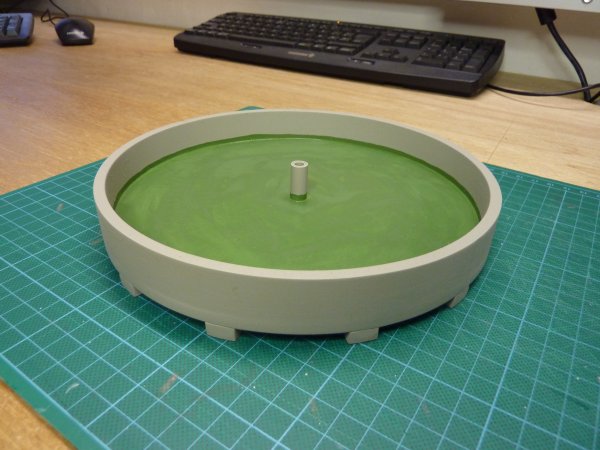

Voici le bassin prêt à recevoir l'eau.
|

|
|
|

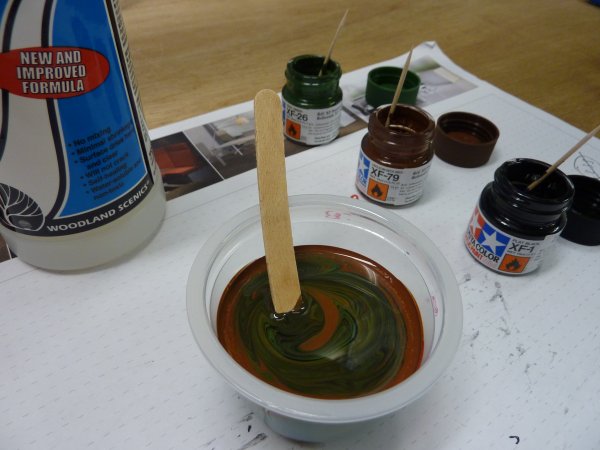

Pour représenter l'eau, j'utilise "Realistic Water" de Woodland Scenics réf: C1211.
Afin d'augmenter l'effet de profondeur, le produit est teinté à l'aide
des peintures Tamiya comme
suit :
pour 100 cc de "Realistic Water"
XF01 Noir - 1 goutte
XF26 Vert - 6 gouttes
XF79 Brun - 10 gouttes
J'utilise des cure-dents pour compter les gouttes.
D'autres préfèreront teinter le produit avec les peintures glycero
(Humbrol, Revell, etc. .) !
Pour ma part, après essai des deux types, ma préférence va aux
Acryliques Tamiya.
|

|
|
|

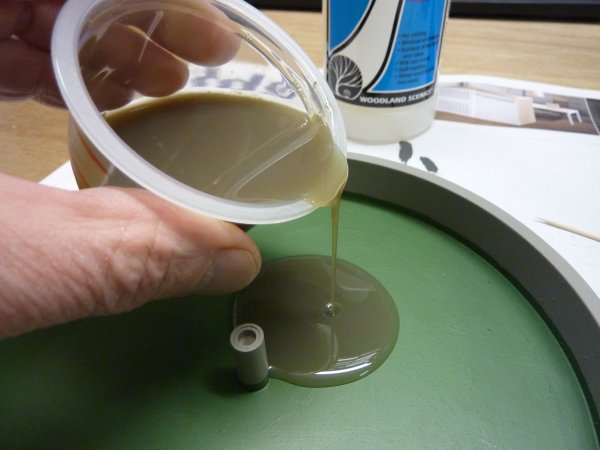

Après avoir mélangé doucement (pour éviter la création de bulles) le
produit, je le répand doucement pour former une couche de +/- 3 mm
d'épaisseur MAXIMUM.
Si vous devez utiliser plusieurs couches, un séchage de 24 h entre
couches est bienvenu!
|

|
|
|

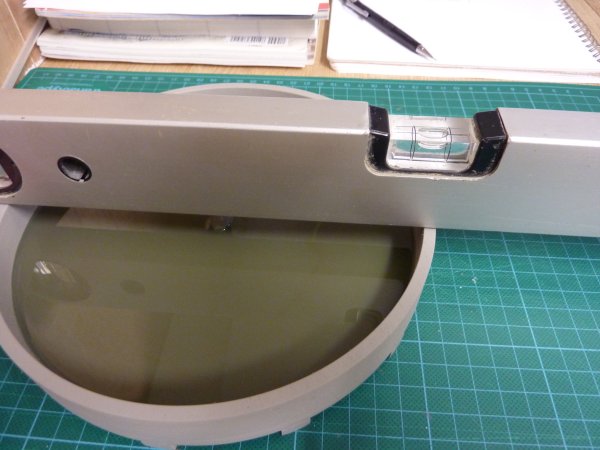

En préparation au séchage, il est important de régler le bassin bien
horizontalement.
Le produit étant auto-nivelant, le moindre écart d'horizontalité serait
visible !
|

|
|
|
Passons à la construction de la petite station de pompage.

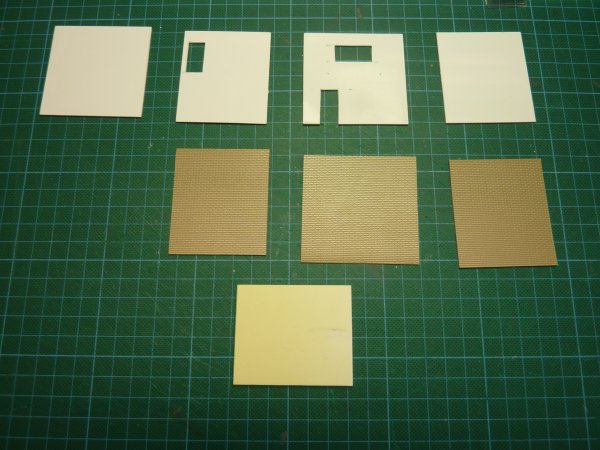

Les murs sont réalisés en plasticarte de 1 mm d'épaisseur recouverte de
plaques Slater's 0403 "Briques
4 mm".
Après découpe des portes et fenêtres dans la plasticarte, je colle les
morceaux de plaques "briques soit à la colle UHU Plast soit au tape double face
pour les plus grandes surfaces.
Les portes et fenêtres sont ensuite découpées dans les plaques
"briques" de l'intérieur.
|

|
|
|

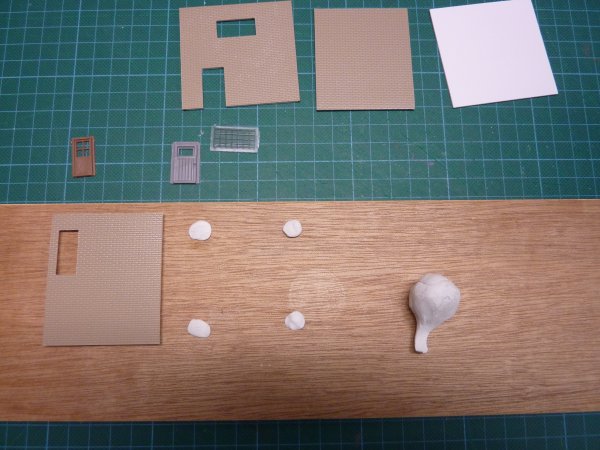

Les pièces ainsi préparées sont posées sur un support pour peinture à
l'aide de petites boules de plasticine pour carrosserie automobile.
(Le machin qui ne durcit pas et reste mou et collant légèrement.)
|

|
|
|
Peinture des murs avec la Humbrol n° 100 "brique".
|

|
|
|

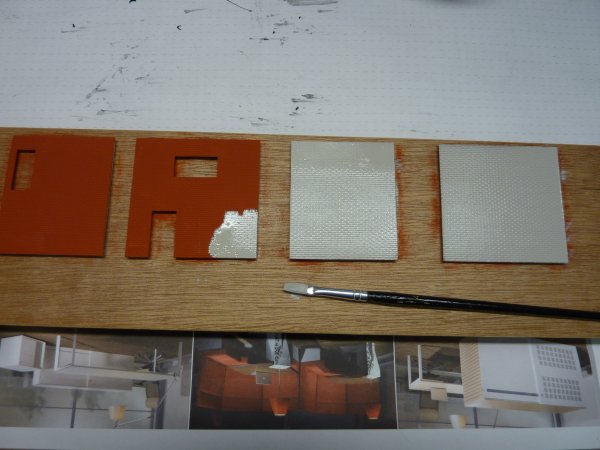

La représentation des joints s'effectue à la gouache Talens n° 718
"Gris Chaud".
|

|
|
|

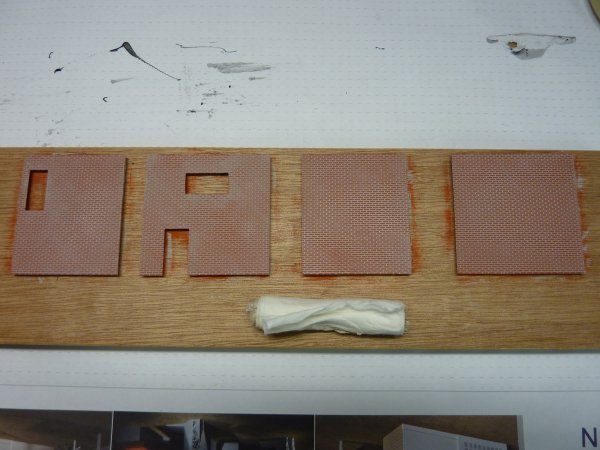

Après séchage de la gouache, le superflu est enlevé à l'aide d'un
chiffon humide en effleurant le mur à 45 ° par rapport à l'axe des
joints.
|

|
|
|

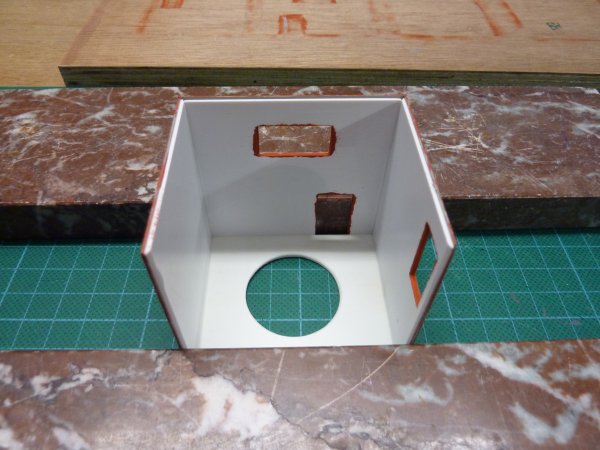

Assemblage des murs.
Notez le trou dans la base qui servira au passage de l'éclairage.
|

|
|
|

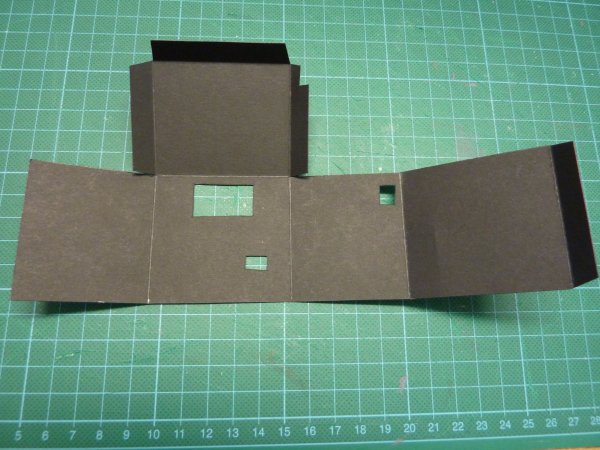

Pour éviter le passage de lumière par transparence des murs ou dans les
joints, je confectionne une boite en carton noir qui sera insérée à
l'intérieur du bâtiment.
|

|
|
|

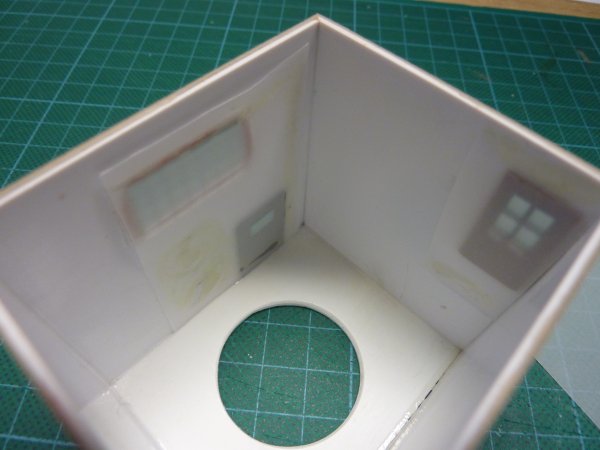

Afin de donner un effet diffus à la lumière, les fenêtres sont
couvertes de papier calque.
|

|
|
|
Voici le bâtiment prêt à recevoir sa toiture ainsi que son escalier
latéral.
|

|
|
|
Voici l'ensemble terminé, prêt à recevoir sa patine.
L'escalier est réalisé à partir d'un kit d'escaliers Auhagen réf : 48646 et de
plasticarte 1mm.
|

Cliquez sur l'image pour
l'agrandir
|
|
|

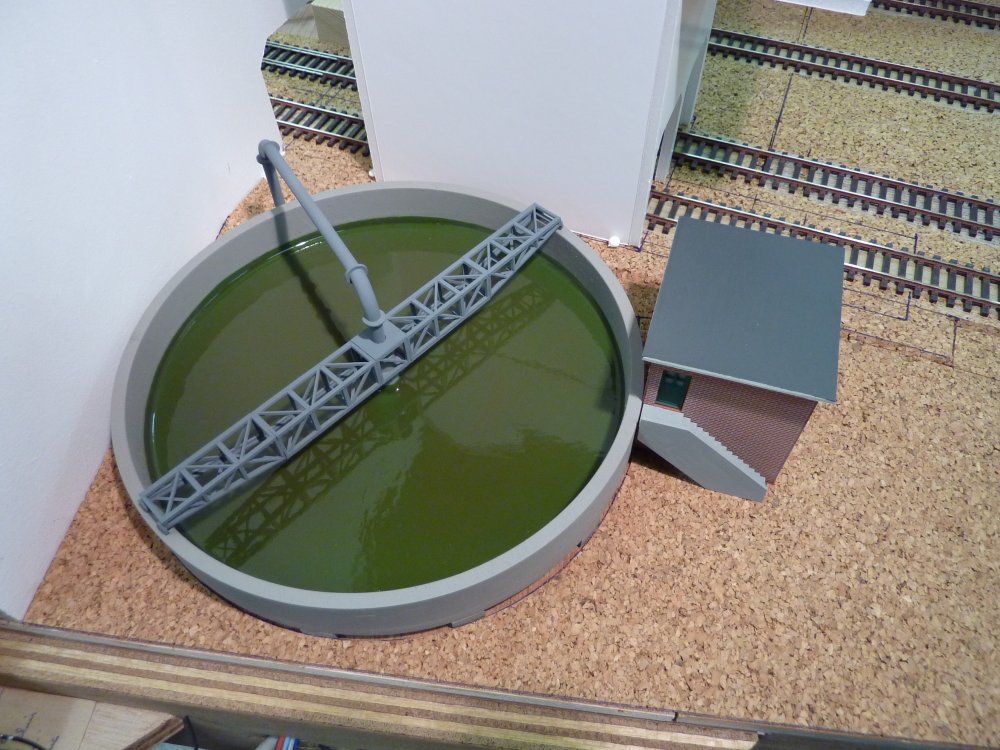

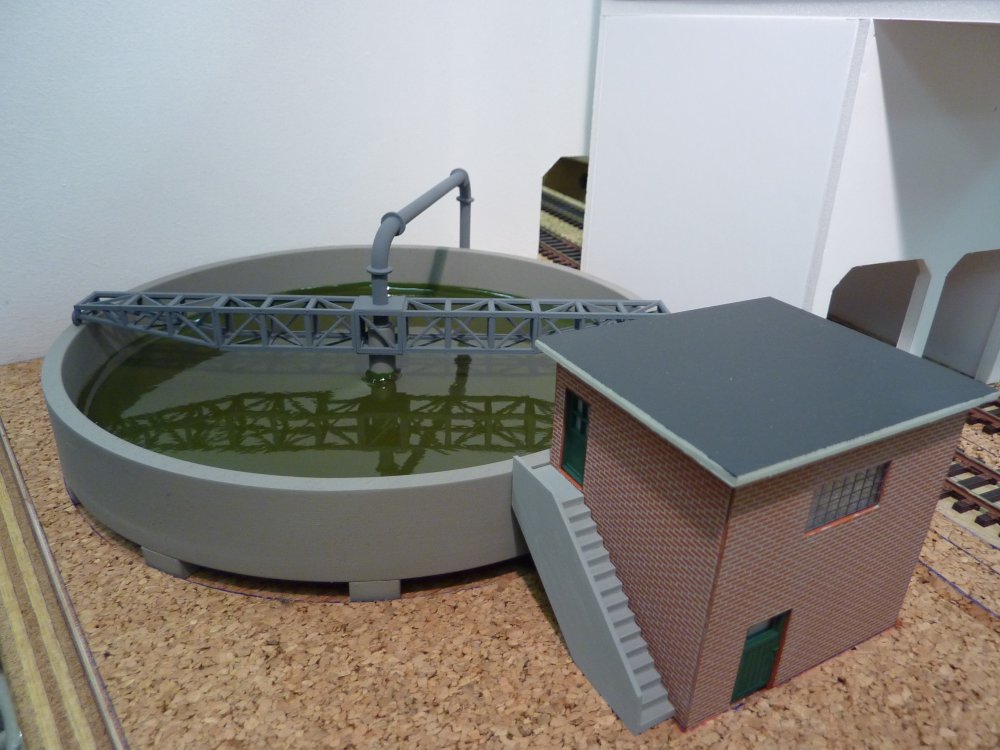

Autre vue de l'ensemble.
Notez les reflets brun-vert de l'eau du bassin.
Il y manque encore des salissures, de la rouille et autres
poussières de charbon . . .
et ce sera . . . j'aime bien !
|

Cliquez sur l'image pour
l'agrandir
|
|
|

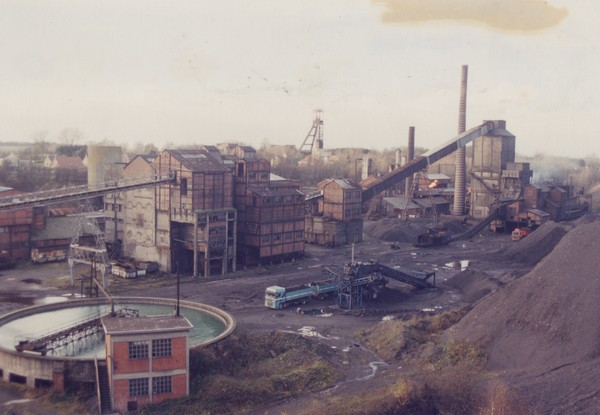

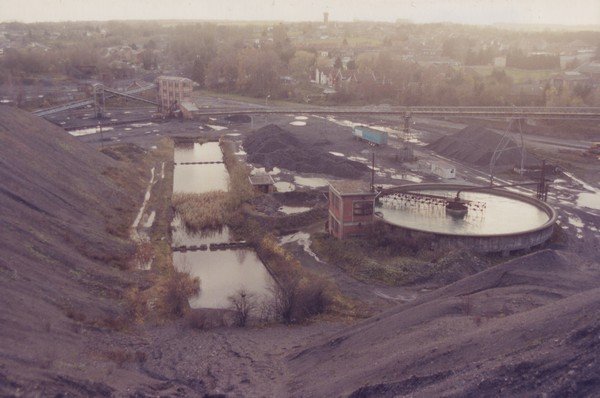

Voici l'original de cette construction, cette cokerie était située à
Anderlues (Hainaut, Belgique).
Les photos du site réel
sont la propriété de Gilles Durvaux
et apparaissent ici avec son aimable autorisation.
|

|
|
|
Autre photo du site pour votre inspiration.
|

|
|
|
