Table de découpe pour le liège
|

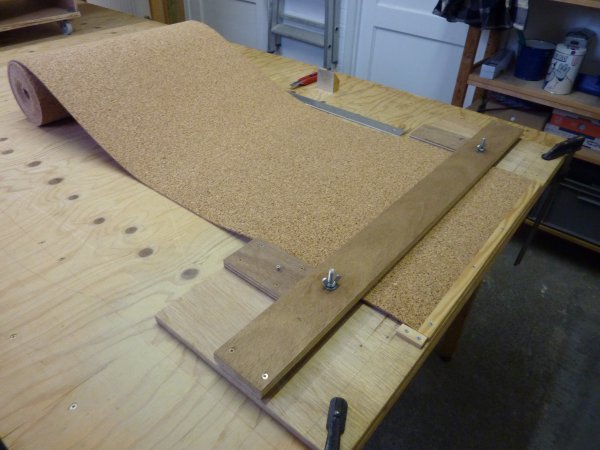

Cet appareil est réalisé en contre-plaqué de 15mm. Le rouleau de liège mesure 50 cm de large sur 8 m de long et est disponible dans les magasins de bricolage ou de décoration. Les bandes à couper mesurent 25 mm de large avec un côté à 45°. L'opération s'effectuera donc en deux temps : - 1 découpe en biseau à 45°. - 1 découpe perpendiculaire. Vous pouvez bien entendu utiliser cer appareil pour la coupe de tous les autres matériaux support de voies. |
 |

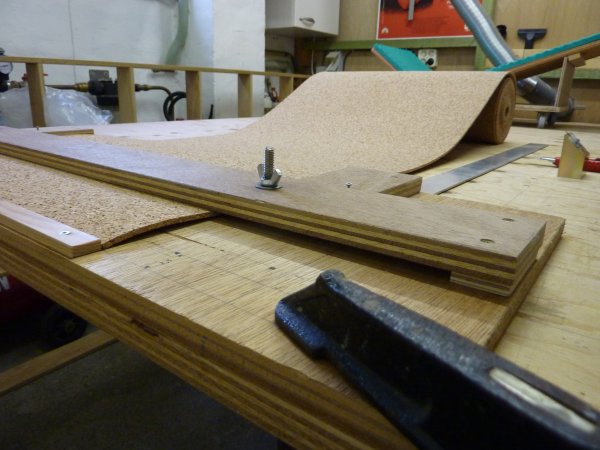

Une latte collée sur deux entretoises en contre-plaqué de 8 mm servira de presse et de guide durant la coupe. Les vis M6 munies de rondelles et d'écrous papillons serviront à presser le liege pour le maintenir durant la coupe. Au premier plan, notez une latte "butée" fixée à 85 mm du bord de la "presse". |
 |

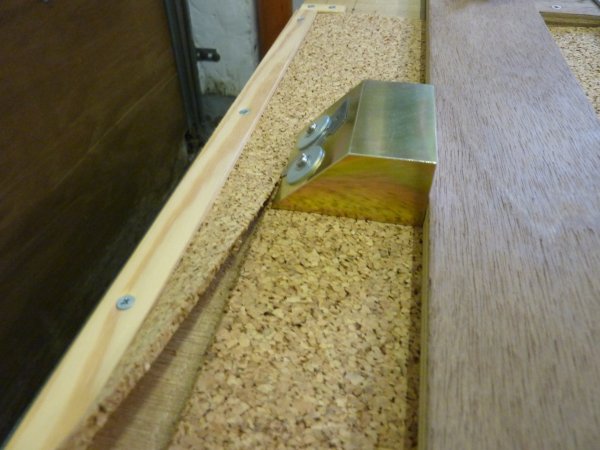

Cet outil à découpe biseautée est réalisé en aluminium et mesure 60 x 60 x 30 mm avec un côté fraisé à 45°. La couleur dorée est due au traitement de l'alu par chromatation. Vous pouvez aussi le fabriquer en bois. Une lame de cutter y est maintenue par 2 vis M3 avec rondelles. |
 |

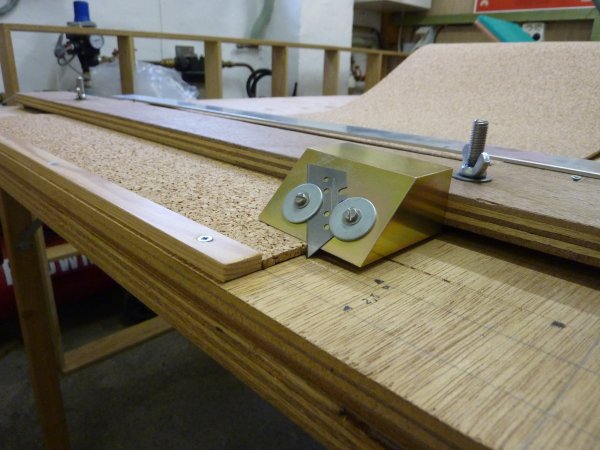

La première passe effectue la découpe à 45 ° et ce, à 25 mm du bord. Notez que la "presse" sert aussi à guider la coupe. |
 |
Voici la première passe effectuée. |
 |
La seconde passe s'effectue au cutter perpendiculairement en suivant une latte guide de 40 mm de large. |
 |

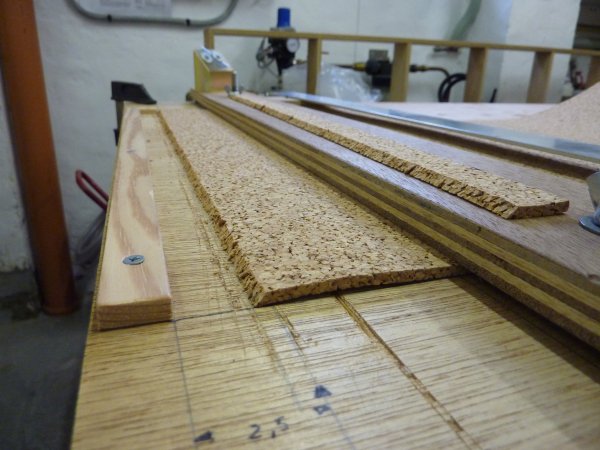

Nous obtenons ainsi une 2° bande de liège aux même dimensions. Après quoi, il suffit de recommencer l'opération en deux temps pour les découpes suivantes. |
 |

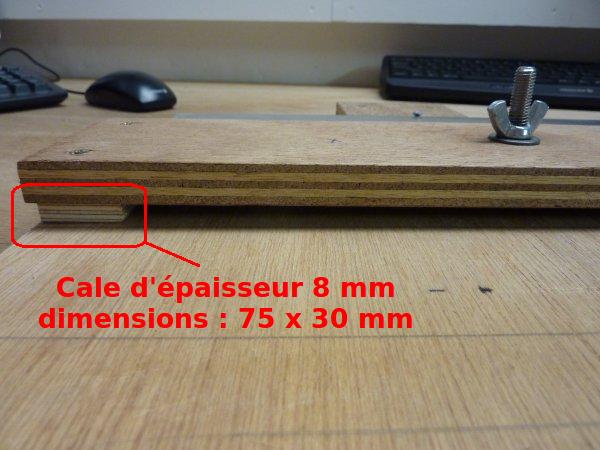

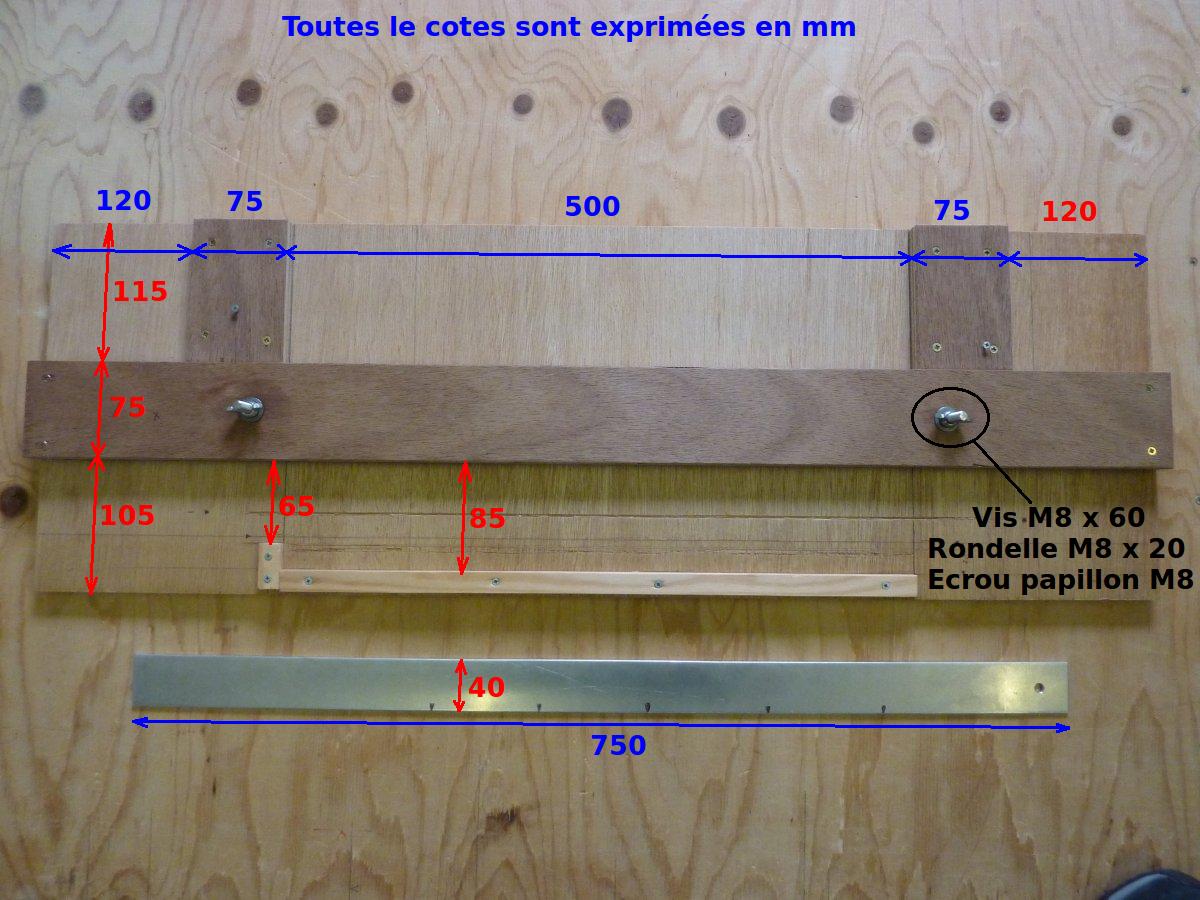

Voici les dimentions de cet appareil. Toutes les pièces sont en C.P. de 15 mm sauf la cale d'épaisseur (voir photo suivante). |
 Clic sur l'image pour l'agrandir |
 |
|
|
|
