Cette maquette est constituée d'un petit quai en MDF et d'un abri Jocadis réf : 91003.

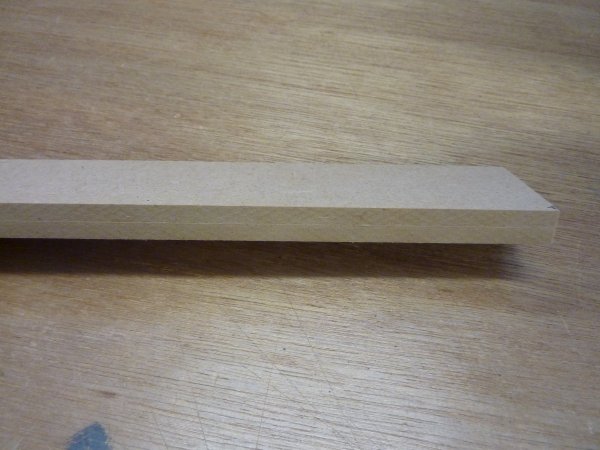

Le quai est un assemblage de 2 **pièces de MDF d'épaisseur 6 mm collées
à la colle à bois.
Dans ce cas, l'épaisseur du quai est donc de 12 mm, sa longueur est de
300 mm et sa largeur de 50 mm.
Bien que très modeste ce petit quai permettra aux ouvriers de la
cokerie d' accéder aux "Autorails" et
autres "Michelines" qui desserviront
le site.
**J'utilise 2 pièces de MDF 6 mm car c'est ce que j'avais en stock ! |
|
|
|

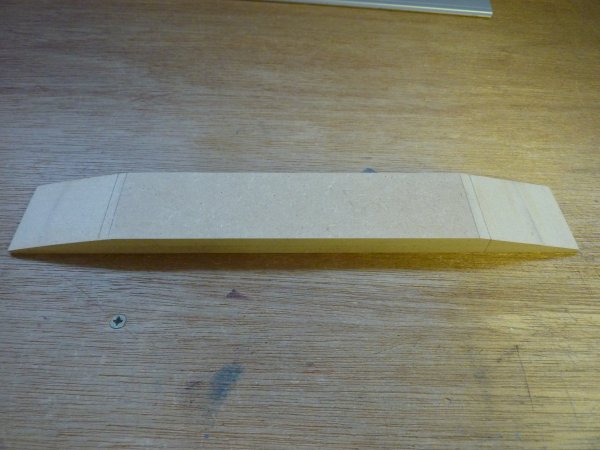

A chaque extrémité du petit quai, un biseau de 50mm est scié et raboté
afin de figurer les rampes d'accès.
Le MDF offre une surface parfaitement lisse, est très facile à
travailler, il ne se fend pas, ne se déforme pas mais est très sensible
à l'humidité.
Toutefois, les bords étant relativement poreux après sciage, ceux-ci
doivent être finement poncés afin de permettre une bonne finition lors
de la peinture. |
|
|
|

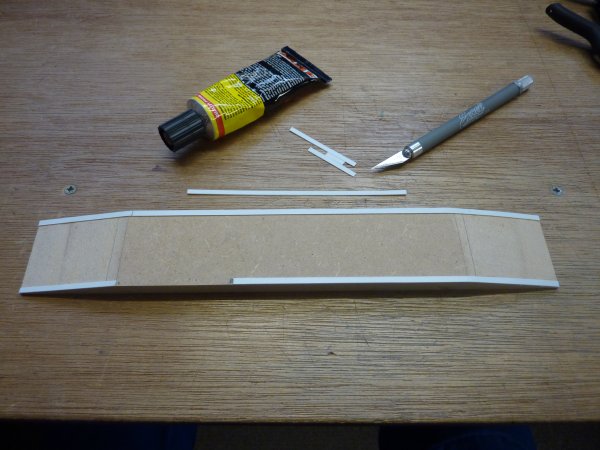

La première étape de la décoration du quai est la représentation des
bordures.

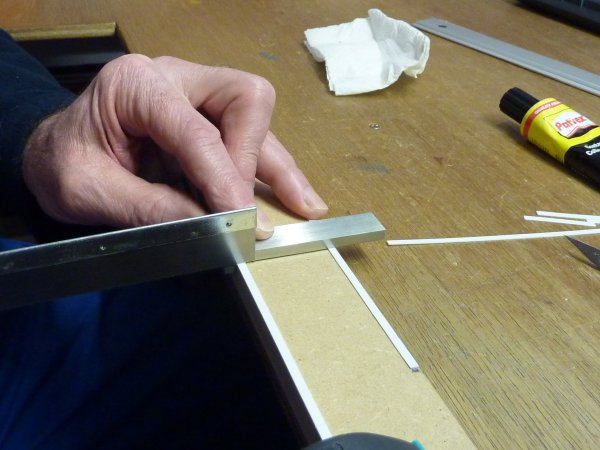

Pour cela, je découpe des languettes de plasticarte 0.5mm d'épaisseur
sur
une largeur de 3 mm qui sont ensuite collées aux bords du quai à l'aide
d'une colle
de contact. |
|
|
|

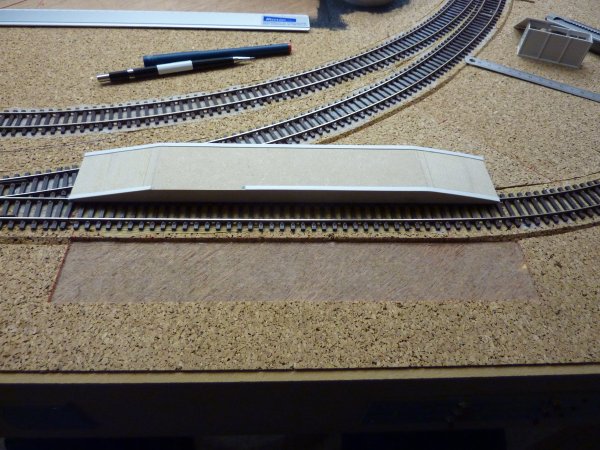

L'implantation du quai sur le réseau s'opère de la même manière que
pour les bâtiments.
J'effectue, pour cela, une découpe dans le liège aux dimensions de la
maquette à implanter.
De cette manière, la maquette est immobilisée mais peut facilement être
démontée lors du nettoyage du réseau. |
 |
|
|

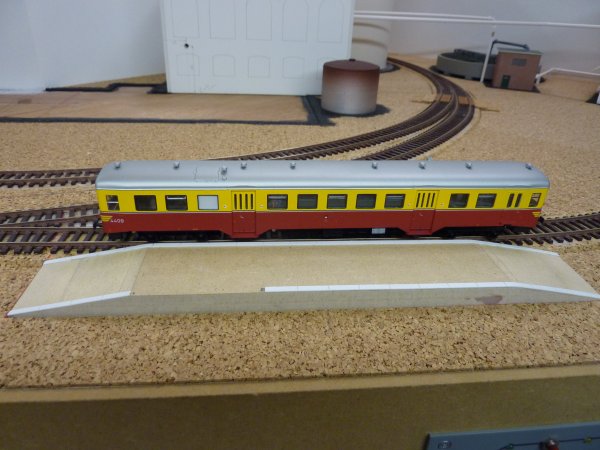

Vous voyez ici la vérification des proportions et de la hauteur du quai
par rapport aux
véhicules qui y aborderont. |
|
|
|
Les bordures sont maintenant gravées à la scie tous les 15 mm, pour
figurer les joints.
Les bandes de plasticarte figurant ces bordures ont été coupées à une
longueur multiple de 15 mm de manière à faire disparaître leurs
extrémités dans un joint.
Les bords sont
aussi gravés aux mêmes dimensions (15 mm) de manière à figurer le joint
vertical. J'opère cette gravure à l'aide d'une mini lime triangulaire. |
|
|
|

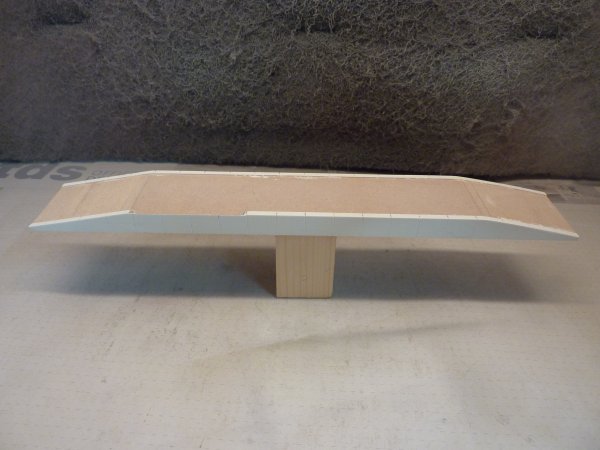

Les bords du quai reçoivent une couche de primer Tamyia Primer pour boucher les
pores du MDF. Ensuite, les
faces supérieures et côtés des bordures sont peintes avec Humbrol 34 "blanc mat" |
|
|
|

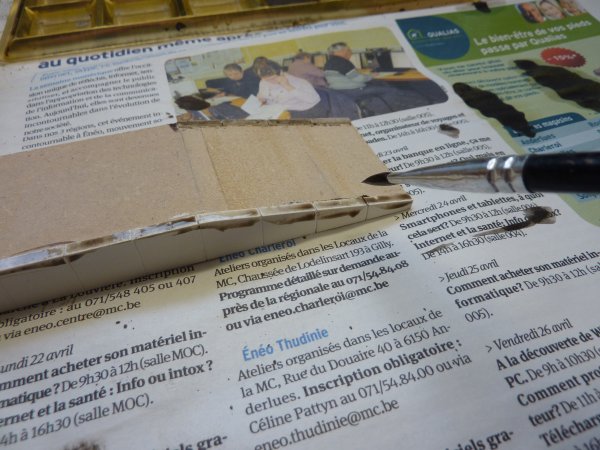

La patine des bordures (principalement des joints) est effectuée
à l'aide d'un lavis de gouache
Talens 416 "Sépia" et essuyées à avec un chiffon doux légèrement
humide en effleurant le mur à 45 ° par rapport à l'axe des
joints. |
 |
|
|

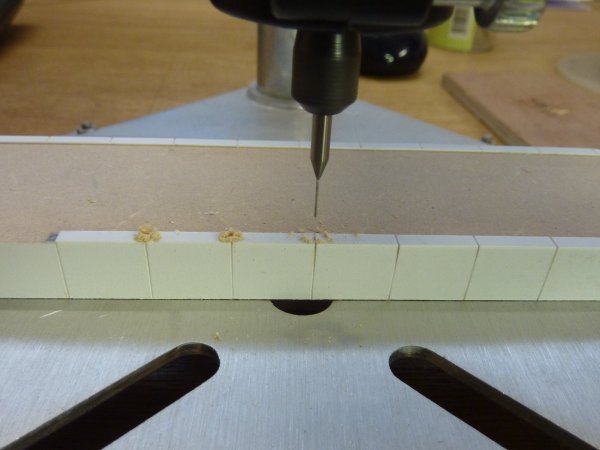

Afin d'y fixer ultérieurement la balustrade, le bord supérieur arrière
du quai est foré diamètre 0.6 mm en face de chaque joint. |
 |
|
|

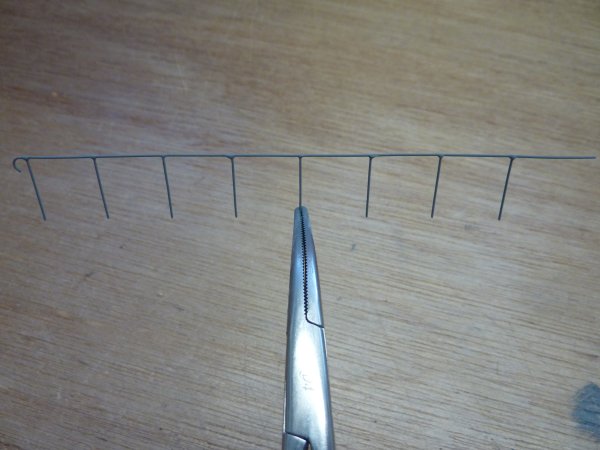

La balustrade est réalisée en fil de cuivre étamé de diamètre 0.5 mm
comme décrit sur la page
Décor /
Balustrade
en cuivre étamé.
Elle reçoit ensuite une couche de Tamyia
Primer afin d'assurer une bonne adhérence de la peinture et est
peinte à l'aérographe avec Tamyia
XF53. |
 |
|
|

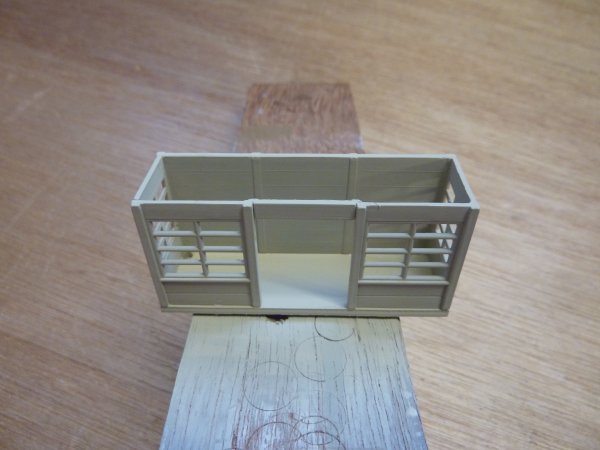

L'assemblage du petit abri Jocadis
91003 s'effectue sur une base en plasticarte d'épaisseur 2 mm.
L'ensemble est ensuite peint à l'aérographe avec Tamyia XF55. |
 |
|
|

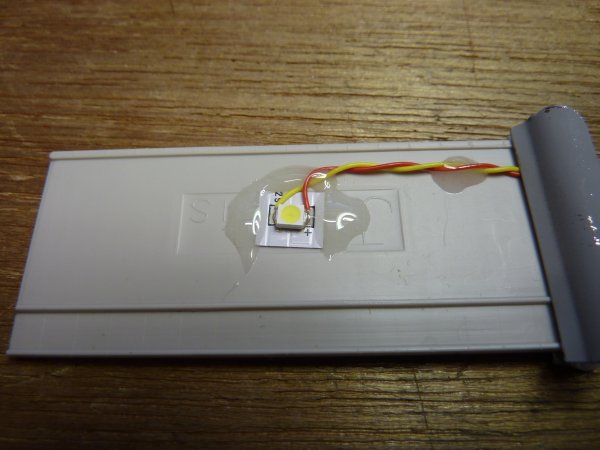

Pour assurer l'éclairage de l'abri, j'utilise une LED extraite d'un
ruban "Blanc Froid" afin d'imiter la lumière "blafarde" d'un tube néon.
La LED est collée à la colle époxyde ainsi que les fils d'alimentation.
L'alimentation de la LED s'effectue en 12V alternatifs et est complétée
d'une diode 1N4148 sur l'anode (+) et d'une résistance de 2K2 - 1/4 W
sur la cathode (-).
Le toit sera ensuite peint avec Tamyia
XF53. |
 |
|
|

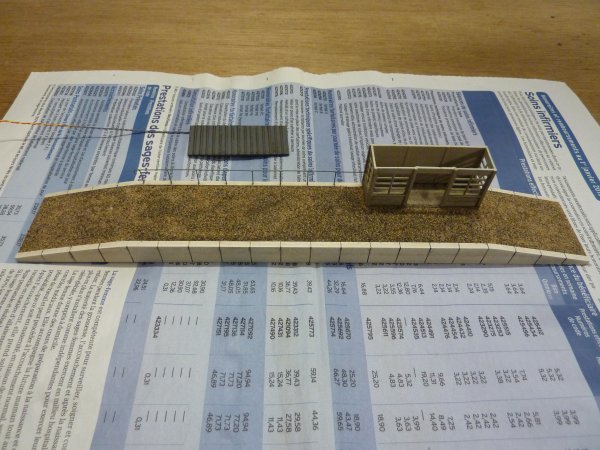

L'abri ainsi que sa toiture seront patinés à la gouache Talens 416 "Sépia" comme pour les
bordures du quai.
La balustrade est mise en place et collée à la cyanoacrylate.
Après séchage de la gouache, l'abri est collé en place à la colle de
contact.

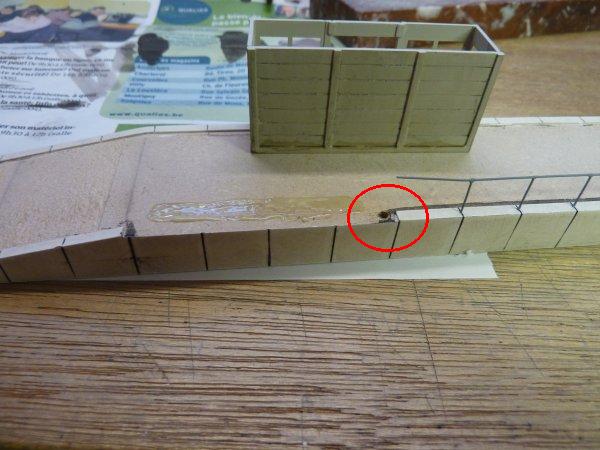

Notez le petit trou diamètre 3 mm destiné à passer
les fils de la LED (cercle rouge)
|
 |
|
|
L'ensemble ainsi assemblé reçoit une cendrée composée de sable du Rhin
tamisé auquel j'ajoute de la poussière de charbon de bois.
Le procédé de collage de la cendrée est identique à celui utilisé pour
le ballastage des voies :
- pose à sec de la cendrée
- pulvérisation d'un mouillant (eau + savon vaisselle)
- Collage en goutte à goutte avec de la colle à bois (40%) + eau (60%).
Après séchage, le toit de l'abri est mis en place. |
 |
|
|

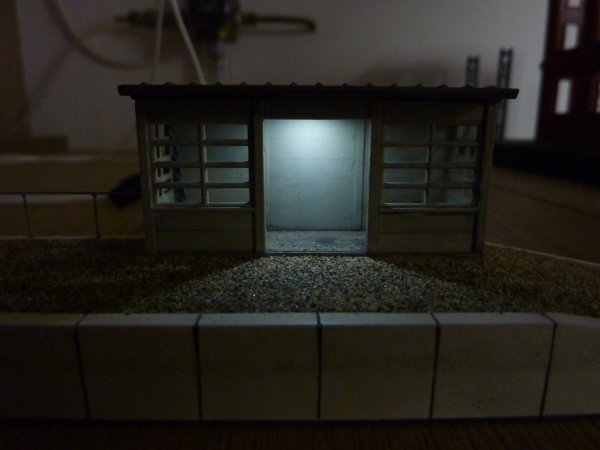

Voici l'abri terminé, l'éclairage ainsi réalisé donne une lumière
blafarde d'un très bel effet. |
 |
|
|

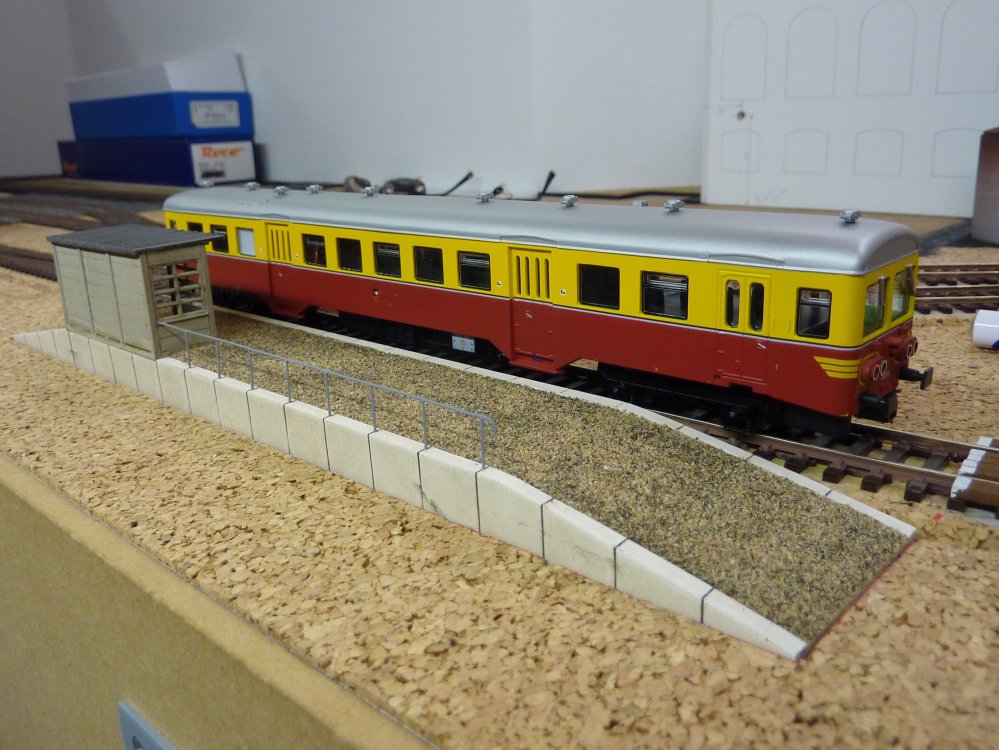

Voici la petite halte mise en place.
Les ouvriers de la cokerie pourront ainsi accéder à l'autorail qui
dessert le site. |

Clic sur image pour
l'agrandir |
|
|

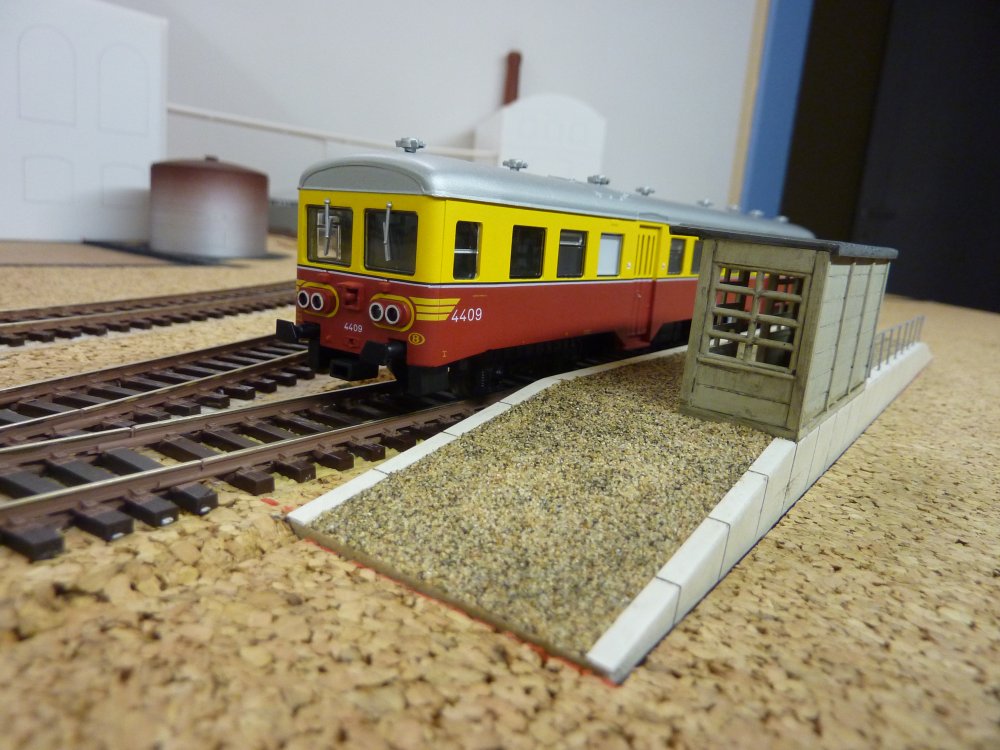

Autre vue de l'ensemble quai + abri. |
