Maquette du réseau

Pour compléter les plans Raily, une maquette à l'échelle sera beaucoup plus représentative du projet, elle va permettre de représenter le futur réseau en 3 dimensions et donner ainsi un aperçu du relief et du décor.

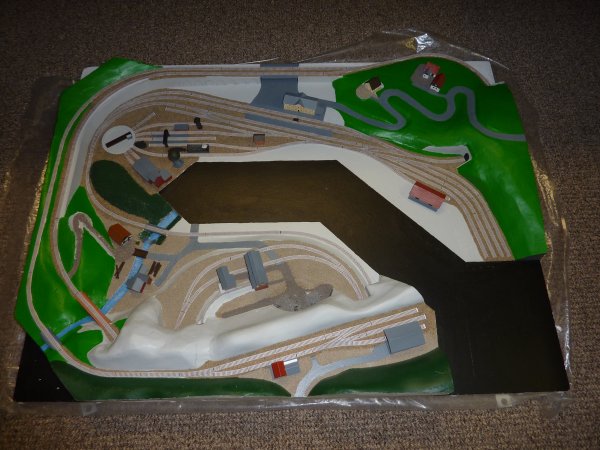

La maquette est réalisée à l'échelle 1/5. Elle  mesure 82 x 72cm. Les voies sont imprimées à partir de Raily4 et collées sur du carton de 1mm. Les bâtiments sont réalisés en carton de 1mm et peints à l'acrylique. Le relief est réalisé en polystyrène extrudé, sculpté au cutter, poncé et peint à l'acrylique. Notez que cette maquette ne correspond plus aux plans actuels,elle fût réalisée entre 2004 et 2007. Elle représente le projet tel qu'il était à ce moment. Néanmoins, en l'état, cette maquette m'a déjà beaucoup aidé dans, par exemple, le dessin des couples qui définissent le relief de la mine.

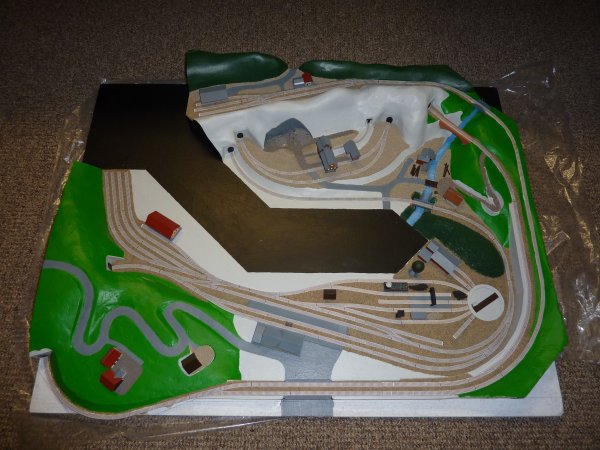

Vue dans l'autre sens . . . La partie en noir représente le couloir de circulation.

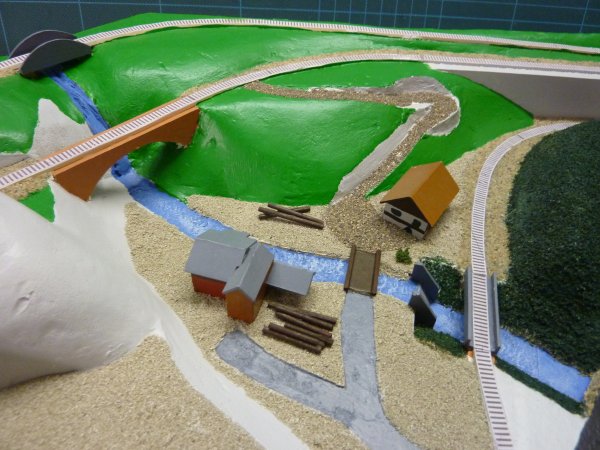

Détail de la rivière, de la scierie et des différents ponts. Notez que la voie unique à l'extrême droite est maintenant à double voie. (sortie gare centrale vers l'hélice)

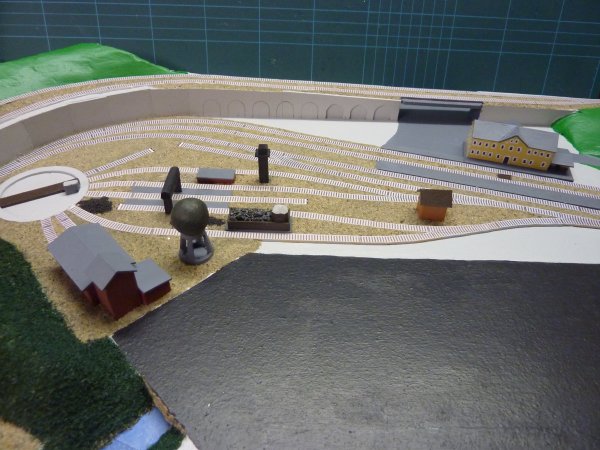

Détail du dépôt et de la gare centrale. Notez le mur de soutènement avec arcades qui longera le dépôt pour soutenir les voies vers la mine.
