La mine de Baryte - 2° partie
|
1 - La végétation - suite et fin
|
|

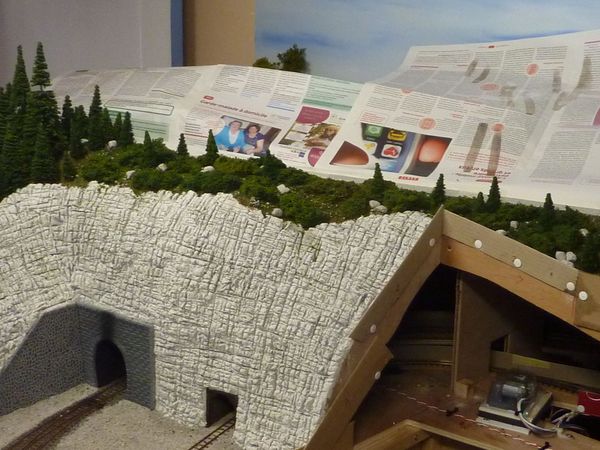

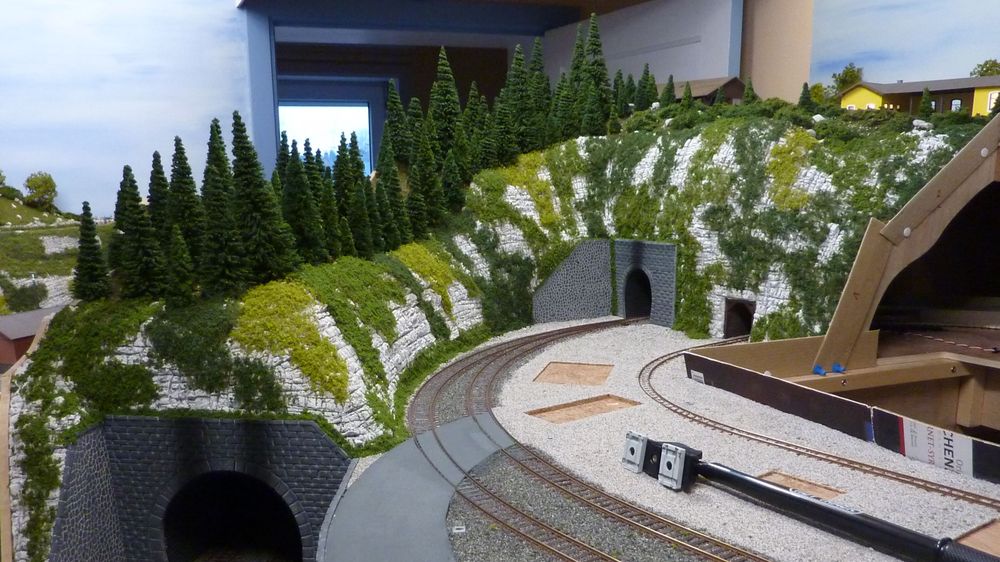

Les plantations reprennent après la pause estivale mise à profit pour finaliser l'habillage en MDF de la structure du réseau. Cette réalisation fera l'objet d'une page web dédiée. Maintenant que l'habillage extérieur épouse la forme du relief, il reste pas mal de conifères à planter sur la partie supérieure droite de la mine. La partie centrale sera, quand à elle, recouverte d'une végétation plus basse afin de dégager la vue sur la petite gare de campagne en arrière plan. |
![]() |

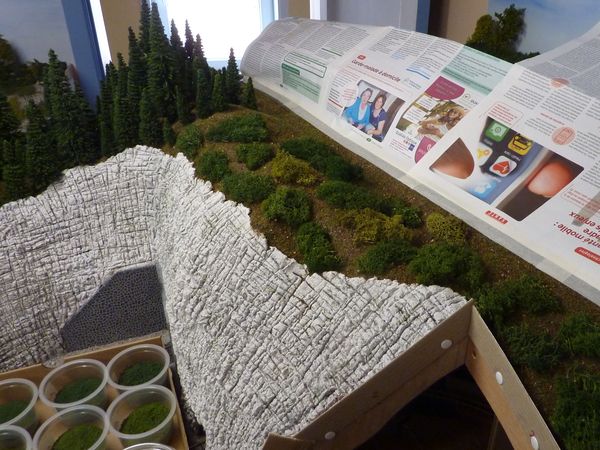

Cette partie centrale sera couverte de simple buissons et petits arbustes figurés par du lichen plus flocages ainsi que de quelques petits conifères. |
![]() |
Quelques cailloux viennent compléter la végétation. |
![]() |

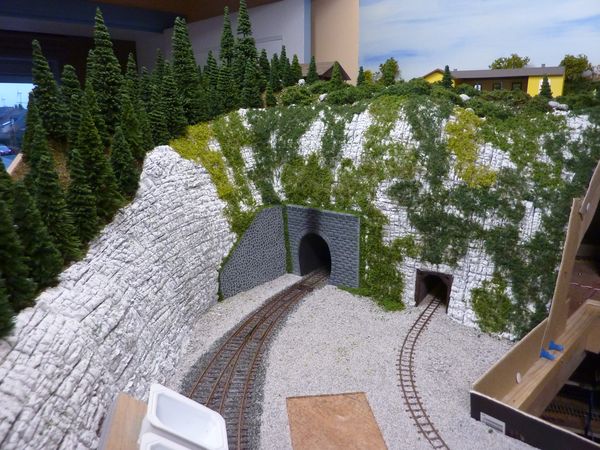

Vient ensuite la végétation couvrant le rocher. Cette végétation couvrira aussi une partie du rocher de la trappe comme montré sur les images ci-dessous. |
![]() |
![]() |
|
2 - Graviers et cailloux
|
|

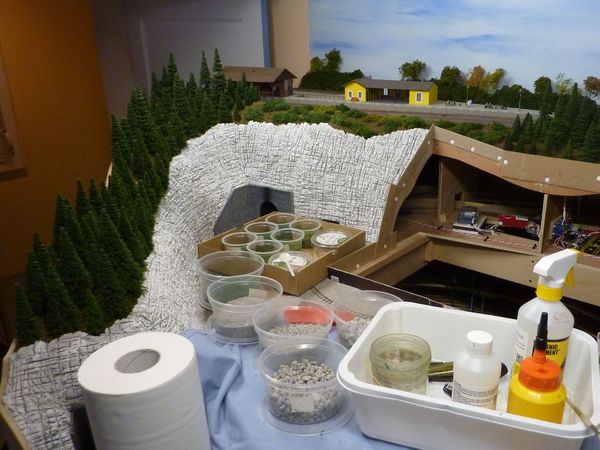

Quelques tas de cailloux et pierrailles sont ajoutés au décor de la carrière. Comme décrit sur la page Chargements les tas de graviers sont réalisés en polystyrène extrudé sur lequel les cendrées sont collées. J'utilise ici les cendrées Woodland Scenics B74, B75 et C127. |
![]() |
Voici un exemple de tas de pierrailles couvrant une partie du bord de la trappe. |
![]() |

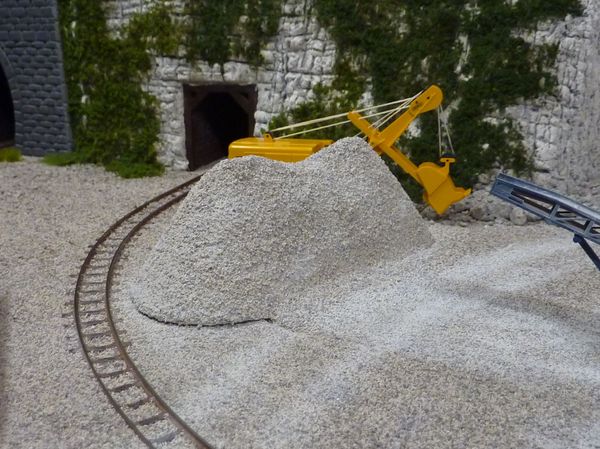

Un autre tas en cours de chargement ! |
![]() |
3 - Les maquettes
|
|

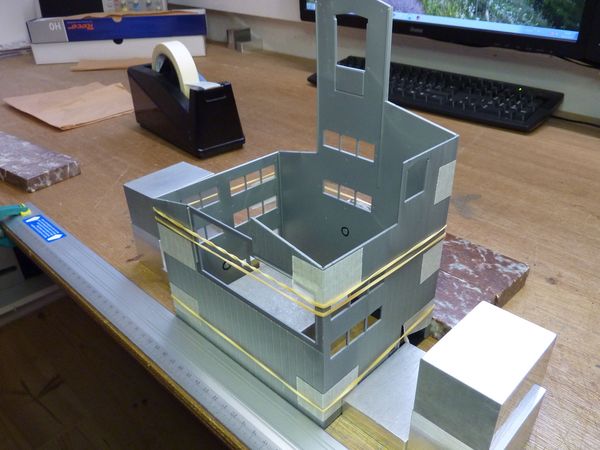

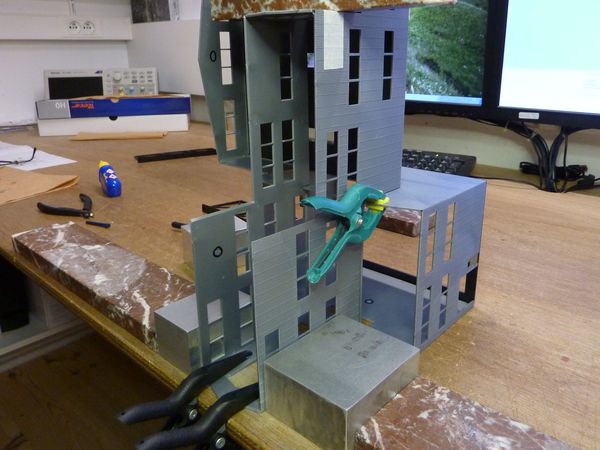

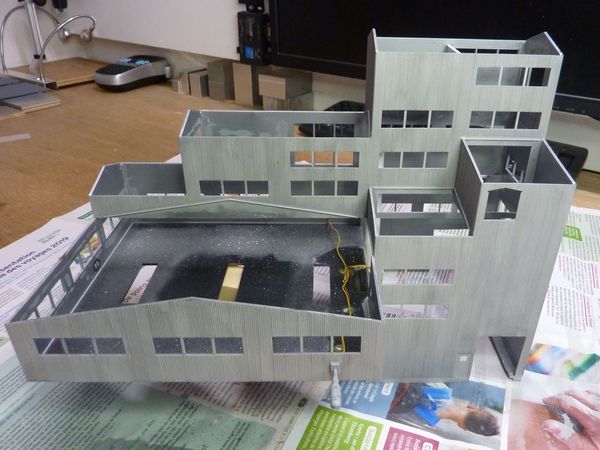

1 - Bâtiment de chargementCe bâtiment est le plus imposant de la mine, il est composé d'un kit Walthers Cornerstone 933-3017Dû à sa forme complexe, cette maquette est d'un assemblage délicat, il faut absolument éviter les déformations et "hors équerre" durant le collage. Je fais donc appel à quelques parallélépipèdes en alu afin d'assister l'assemblage. |
![]() |
Autre vue de l'assemblage ! |
![]() |

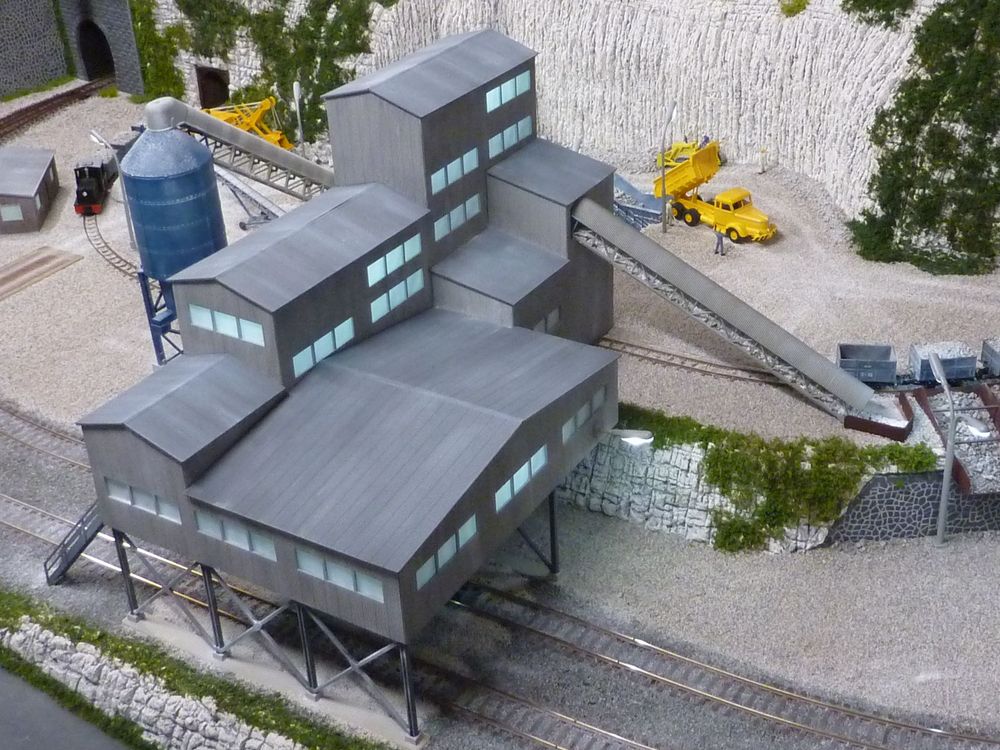

Le bâtiment assemblé est peint à l'aérographe avec Tamiya XF16. Avant de coller les toitures, j'installe les 2 éclairages extérieurs Viessmann 60892. L'éclairage intérieur sera confié comme d'habitude à des rubans LED collés sur l'intérieur des toitures à chaque étage. Une première patine est réalisée à la gouache noire fortement diluée. Les vitres des fenêtres seront figurées par du papier calque comme la plupart des bâtiments de ce réseau. |
![]() |

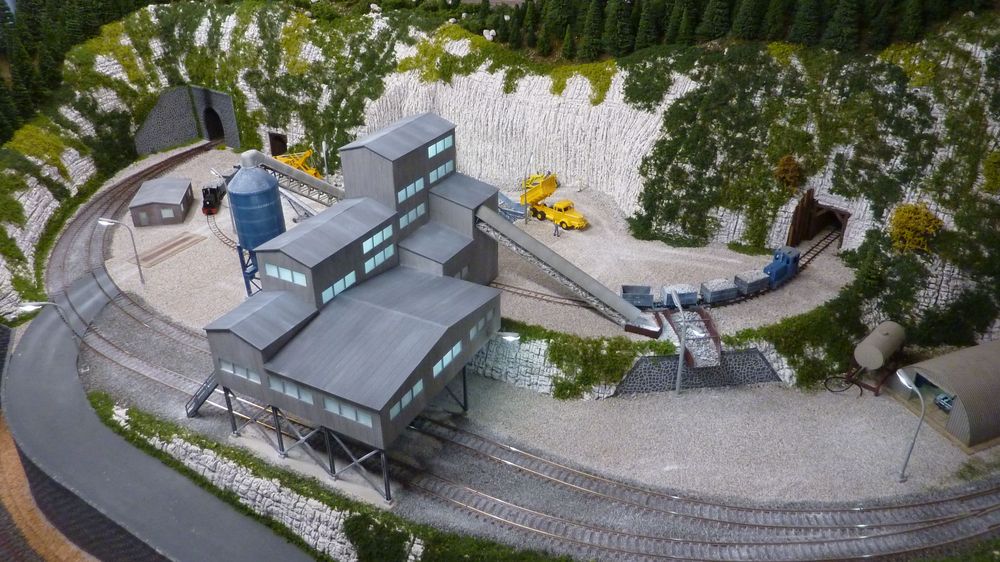

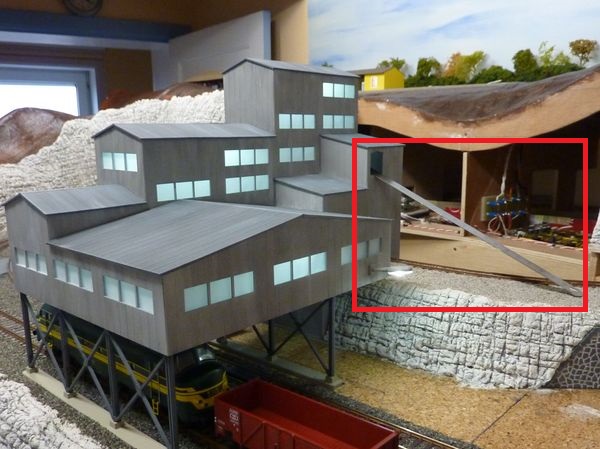

Après assemblage des toitures, le bâtiment reçoit une seconde patine à l'aide d'un mélange de pigments Blanc + Ardoise. Ces pigments proviennent des carrières d'ocres de Roussillon (France). Il restera à réaliser la bande transporteuse extraite du kit Walthers Cornerstone 933-3518 qui prendra place à droite du bâtiment (rectangle rouge). |
![]() |

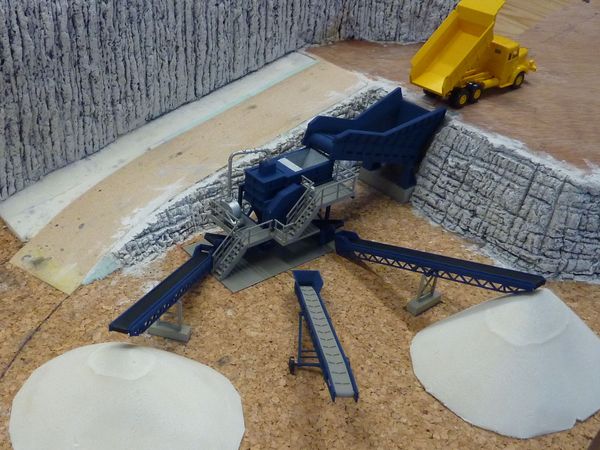

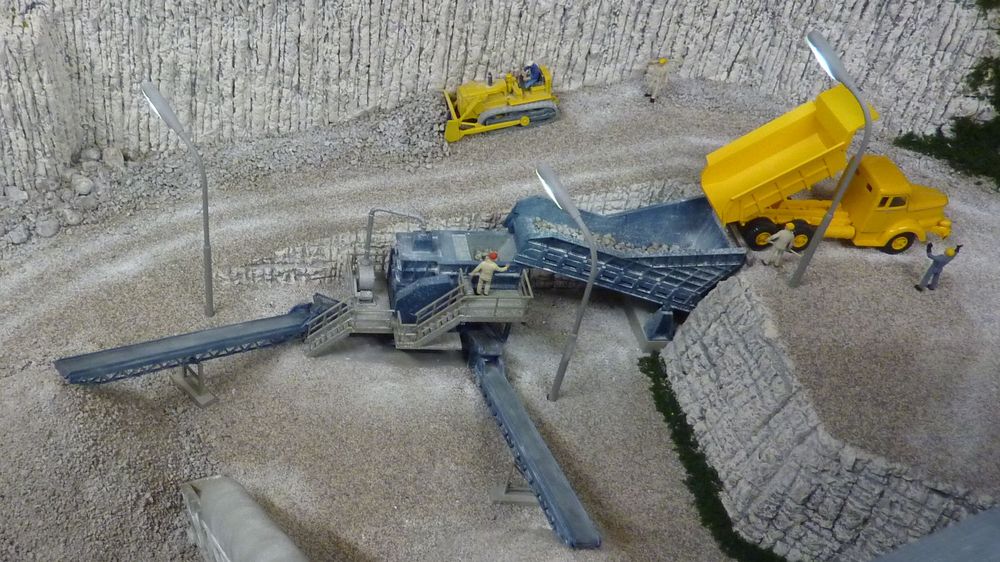

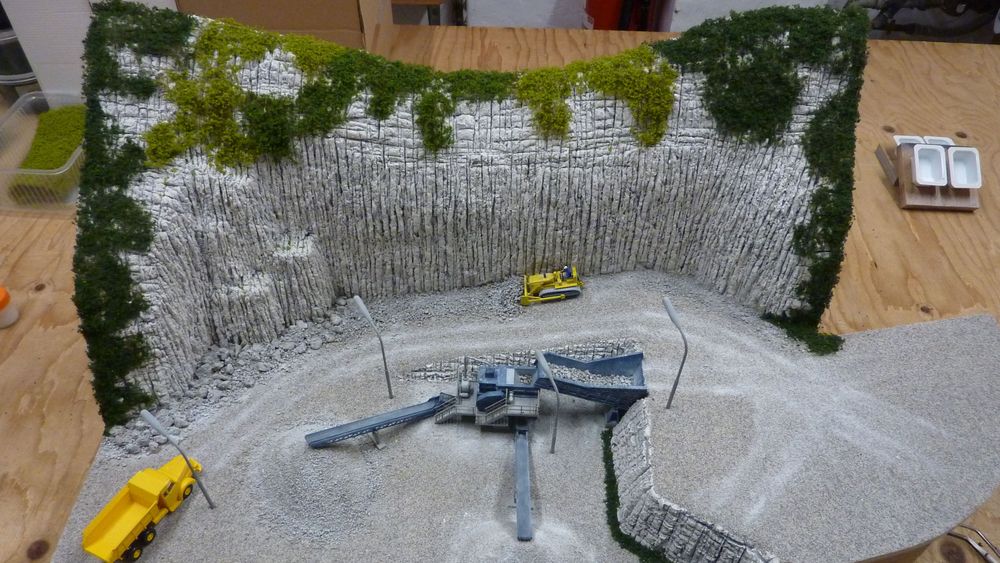

2 - Les concasseursj'utiliserai ici le kit Faller 130173 sensiblement modifié.L'ensemble est peint à l'aérographe avec Tamiya XF20, XF1 et XF8. La patine est effectuée avec un mélange de pigments Blanc + Ardoise. |
|

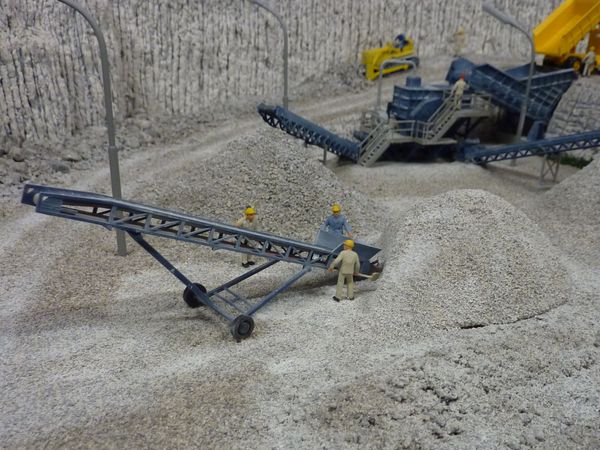

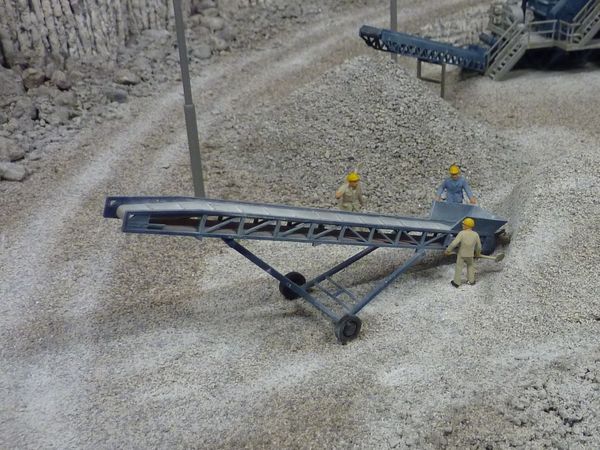

La troisième bande transporteuse est un kit Auhagen 41630 peint et patiné comme les concasseurs. |
|

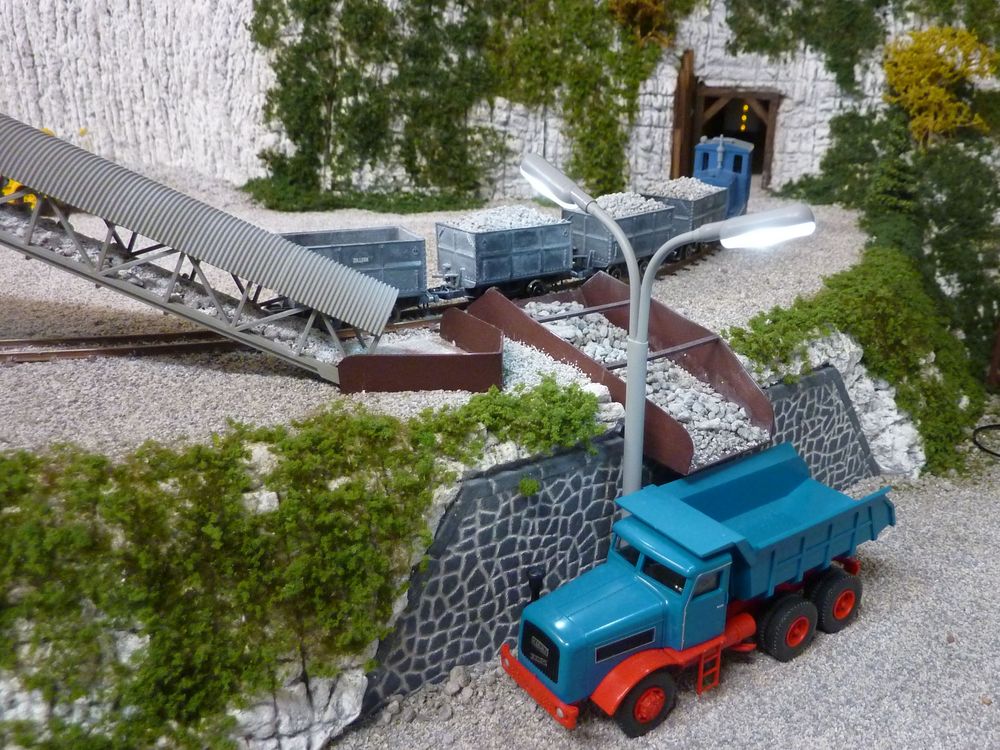

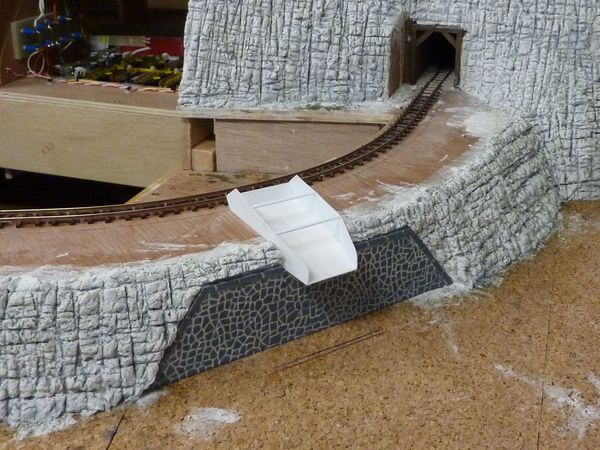

3 - Une trémie à gravatsLors de la réalisation du nouvel accès à la mine, les gravats sont évacués par camion en direction des concasseurs.A cet effet, j'ai réalisé une petite trémie vibrante en plasticarte 0.5 mm peinte à l'aérographe avec Tamiya XF9. A gauche de cette trémie, prendra place la bande transporteuse qui recevra les wagonnets de Baryte à destination du bâtiment de chargement. (voir ci dessous) |
|

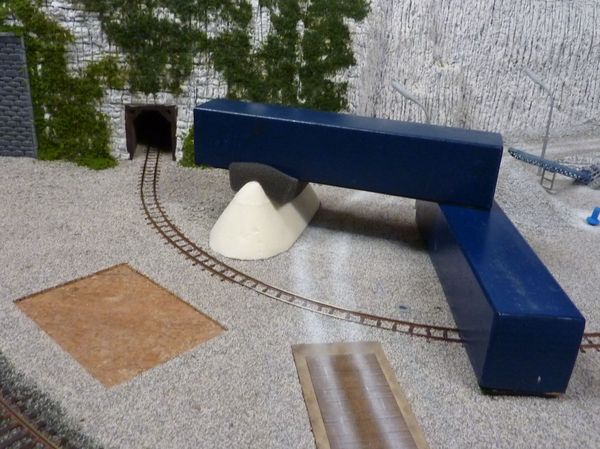

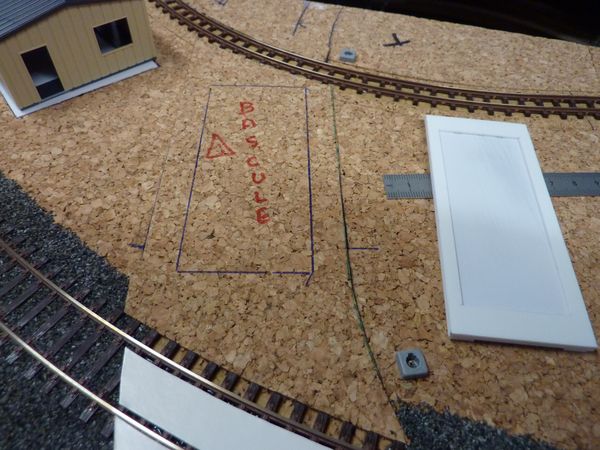

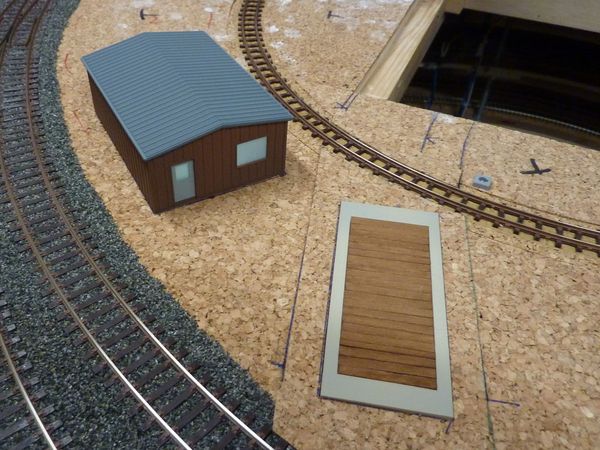

4 - Bureaux et bascule de pesageLe bâtiment des bureaux est extrait d'un kitWalthers Cornerstone 933-3517. La bascule est réalisée en plasticarte 2 + 2 + 1 mm afin d'affleurer la surface du liège de 4 mm + les cendrées. |
![]() |

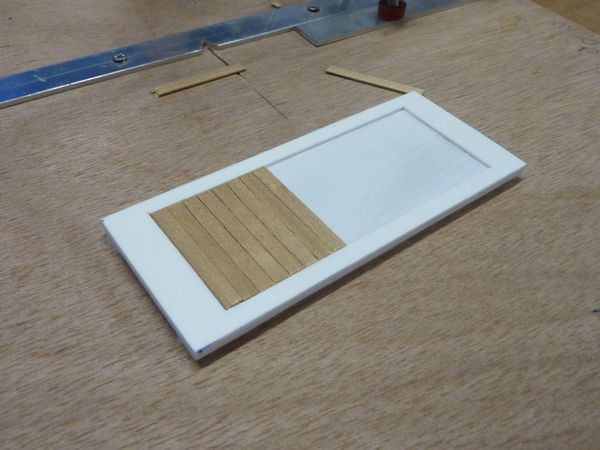

Dans le cadre supérieur d'épaisseur 1 mm, des lattes en bois de 1 x 3 mm figurent la bascule. |
![]() |

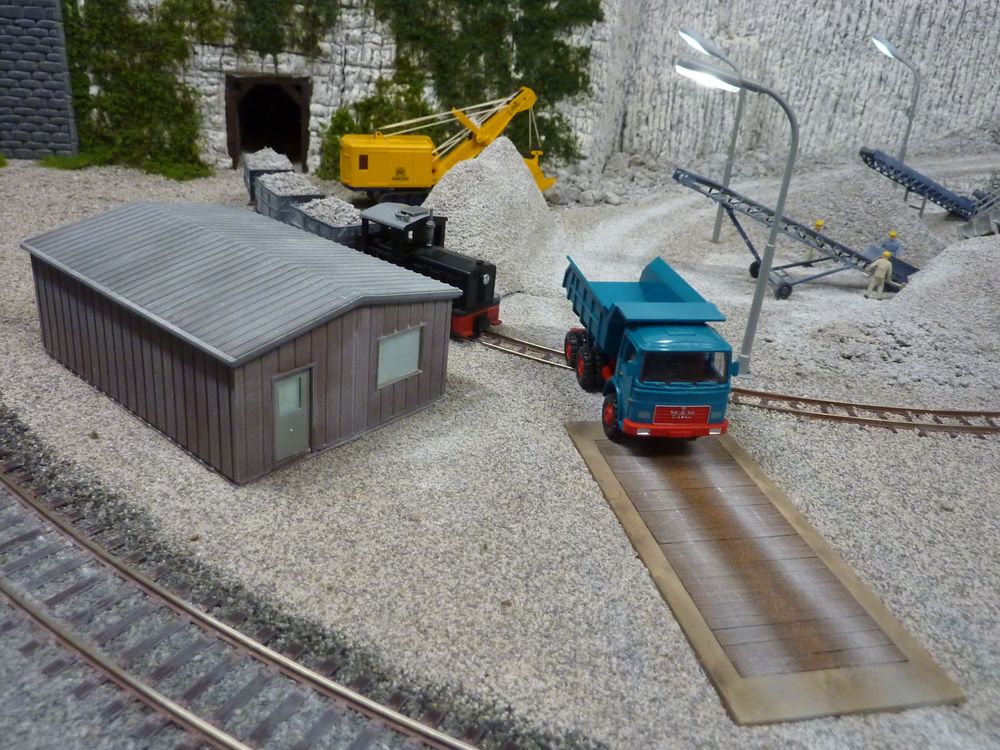

Après peinture de la plasticarte avec Tamiya XF55 et patine des planches à la gouache "ombre brulée", celles-ci sont collées en place. Une seconde patine à la gouache "sépia" viendra vieillir l'ensemble. Une troisième patine est effectuée sur le bâtiment et sur la bascule avec un mélange de pigments Blanc + Ardoise. |
![]() |
![]() |
|

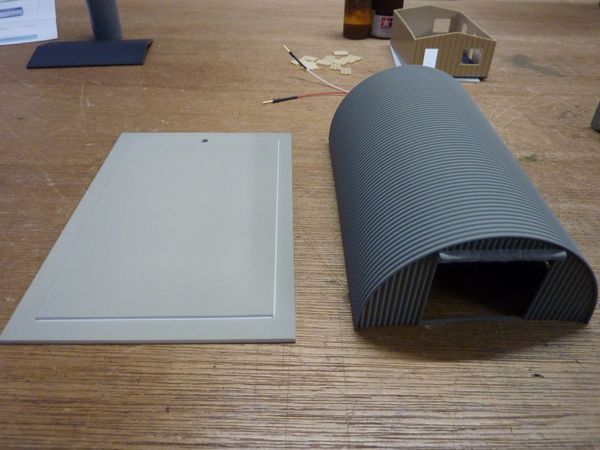

5 - Atelier de réparationLe petit atelier de réparation des engins de chantier est réalisé sur base d'un kit Roco 00614 mis en place sur une base en plasticarte de 2 + 1 mm d'épaisseur.La base est peinte avec Tamiya XF55 et le hangar de tôle avec Tamiya XF24. |
![]() |

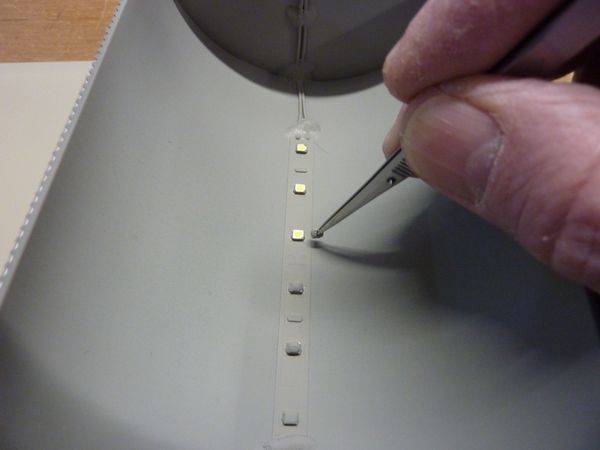

L'éclairage est confié à un ruban LED et l'intérieur est peint avec Tamiya XF24. Avant peinture, chaque LED est couverte de Humbrol Maskol dont on voit ici l'enlèvement après séchage. Les deux pièces (base + hangar) sont patinées à la gouache sépia. |
![]() |

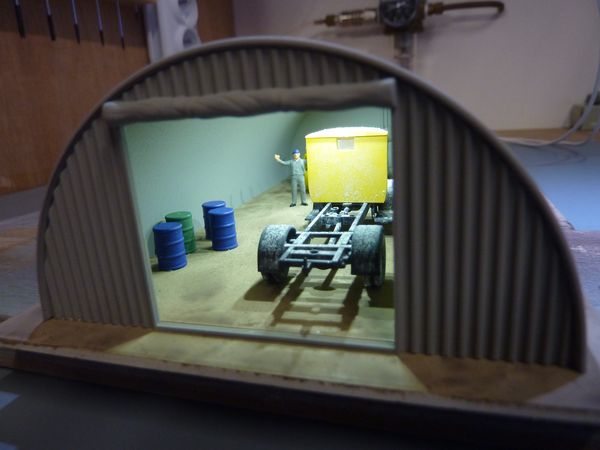

Avant de coller le hangar sur sa base, les aménagements intérieurs sont collés en place. Ils sont composés de figurines, camion en partie démonté,et divers outils ainsi que des futs. |
![]() |

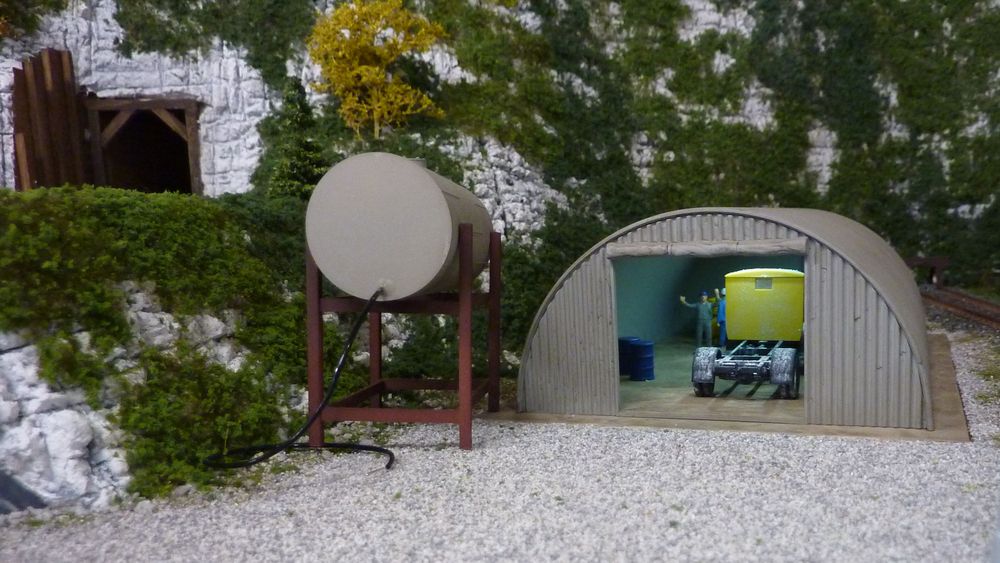

En complément au petit hangar, j'ajoute un petit tank à gasoil destiné au remplissage des engins de chantier. Ce tank est réalisé sur base d'un réservoir extrait du kit Walthers Cornerstone 933-3197 ainsi qu'une armature métallique réalisée en profilés Evergreen H de 3 x 3 mm. |
![]() |
![]() |
|

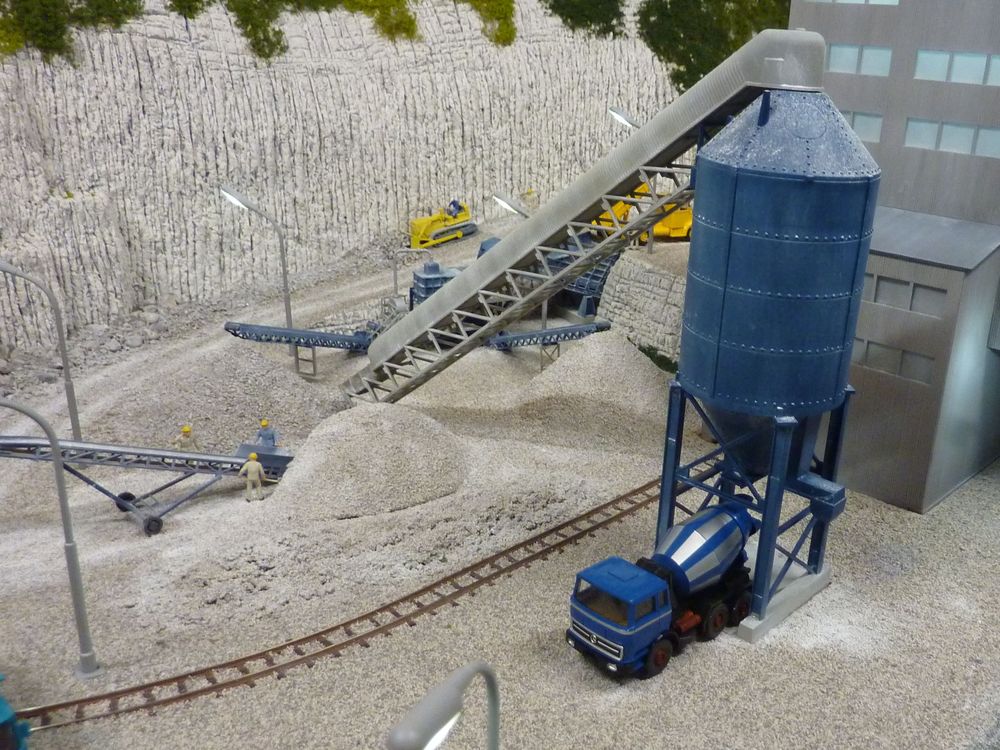

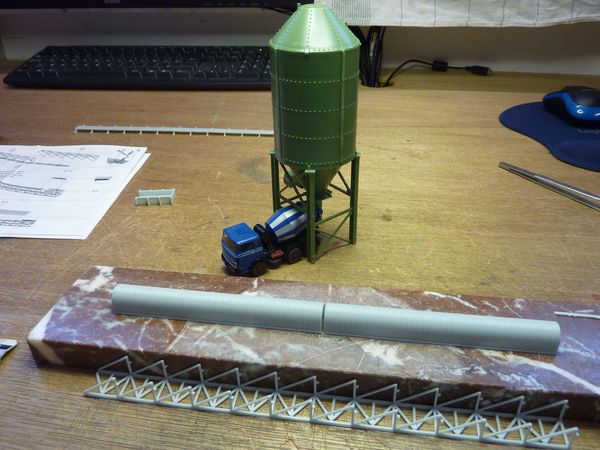

6 - Silo à béton secLe site est complété d'un silo à béton sec sur base d'un kit Faller 130174.Le silo est peint avec Tamiya XF8 tandis que le convoyeur est peint avec Tamiya XF20. L'ensemble reçoit une patine composée d'un mélange de pigments Blanc + Ardoise. |
|
4 - Patine des sols
|
|

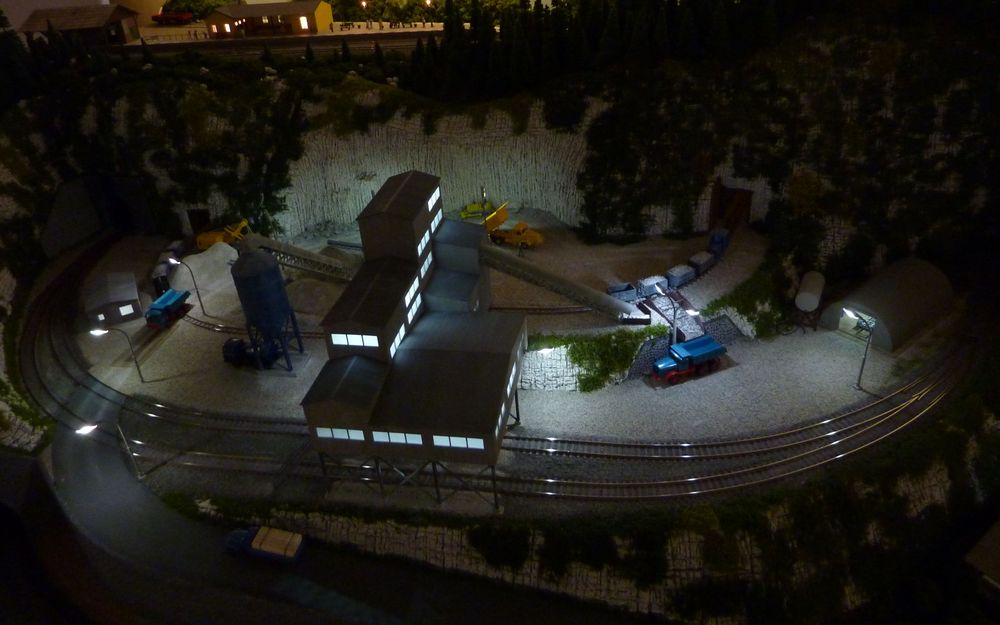

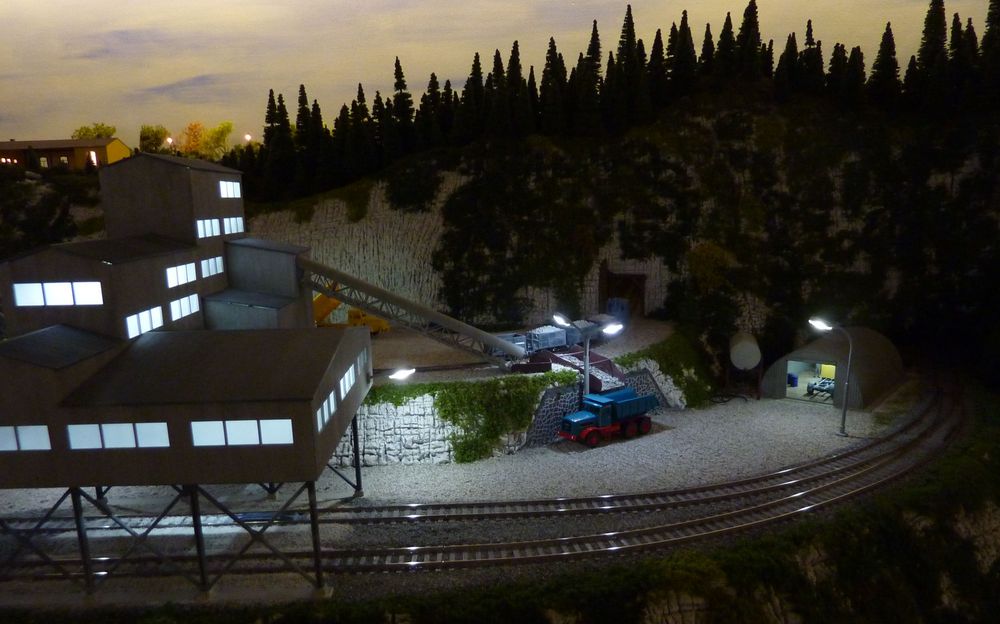

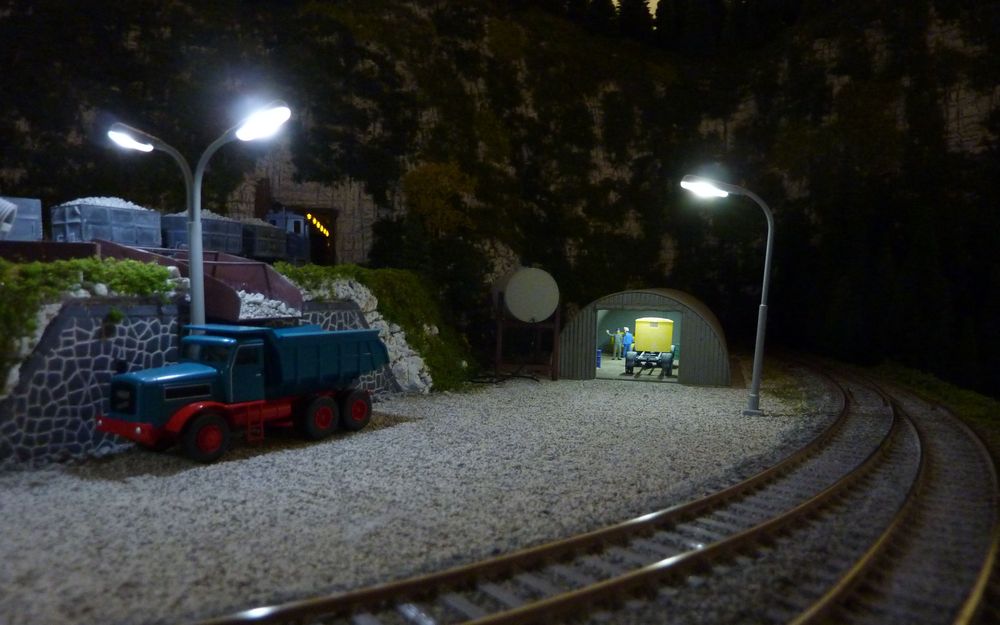

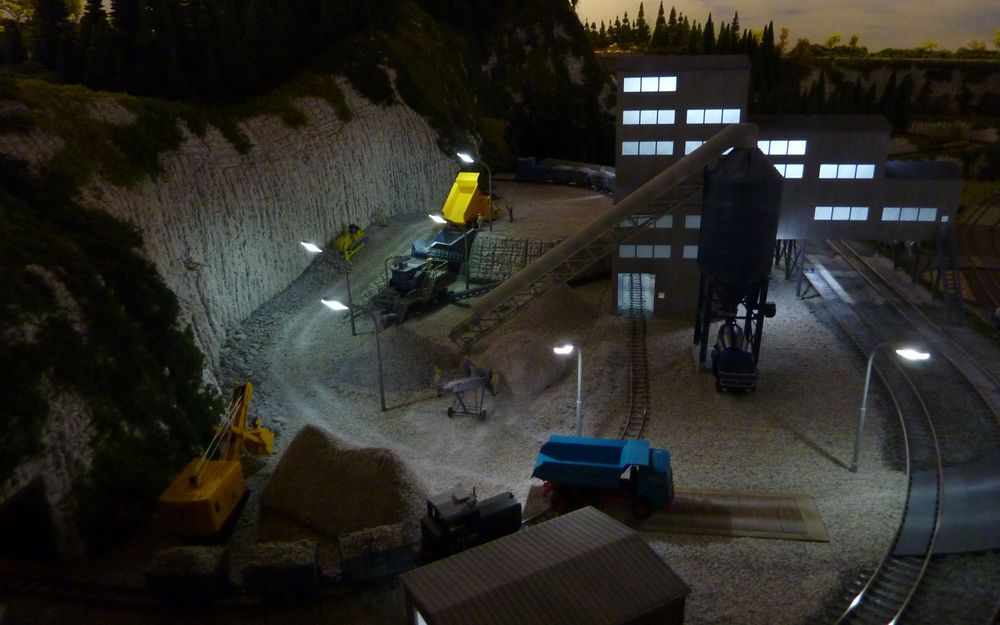

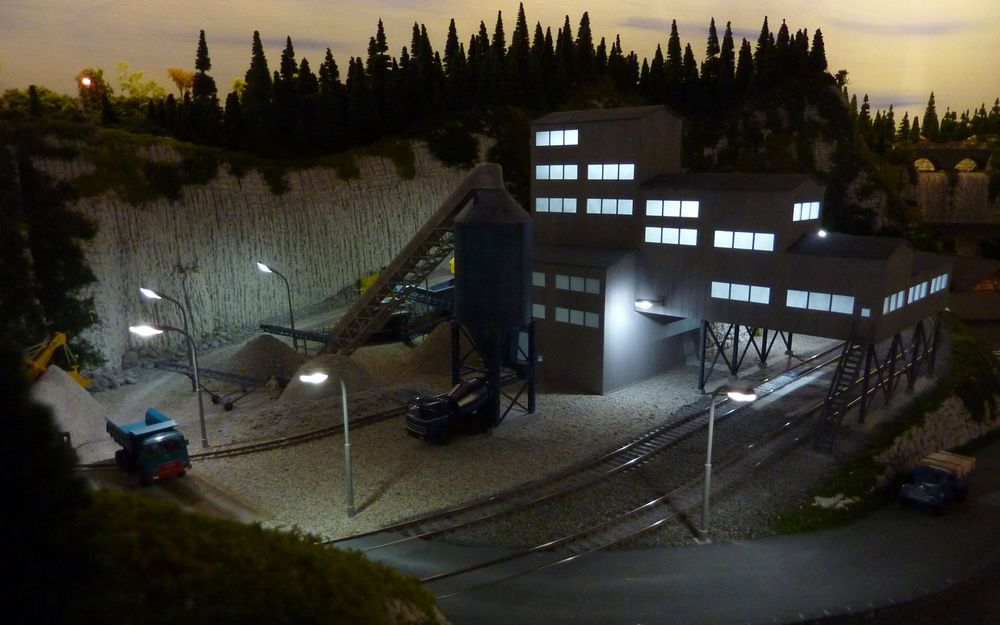

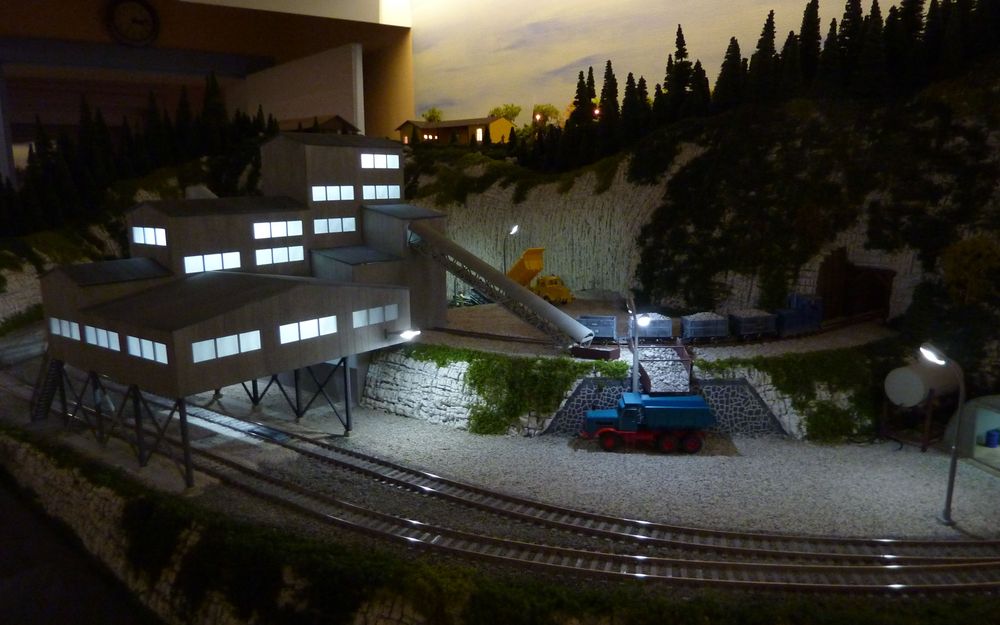

5 - Quelques vues nocturnes pour le plaisir ! |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
![]() |
|
|
|
![]() |
![]() |
|
