Outillage de menuiserie et visserie |

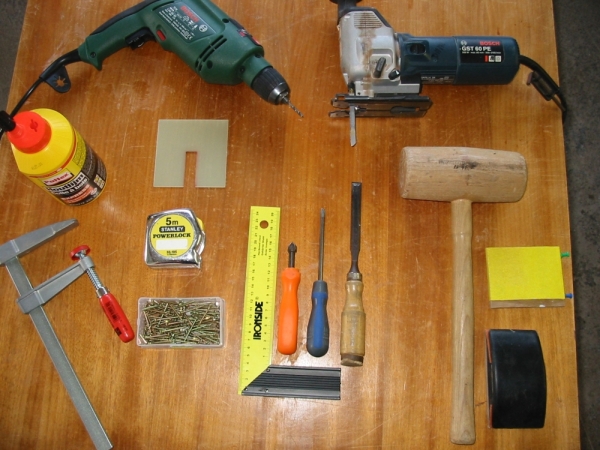

Voici l'outillage indispensable pour la réalisation d'un travail de bonne qualité. Citons : la foreuse électro-portative + mèches la scie sauteuse + lames le ciseau à bois et son maillet la fraise à main le tournevis avec empreinte adaptée aux vis l'équerre le mètre ruban les cales à poncer le serre-joint la colle à bois les vis à bois les gabarits de découpe Voyons tout cela en détail : |
 |
Les outils électro-portatifs |
|

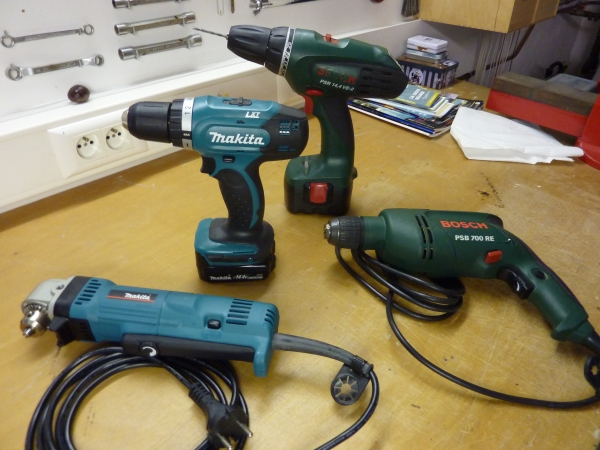

Parmi les outils électro-portatifs, la foreuse est probablement la plus utilisée et la plus répandue. - la foreuse - visseuse sur batterie : choisissez-la avec un variateur de vitesse, une rotation gauche-droite, un limiteur de couple et une batterie minimum 12V de préférence Li-ion pour éviter l'effet "mémoire de charge" des batteries Cd-Ni. - la foreuse sur secteur 220V : choisissez-la avec un variateur de vitesse, une rotation gauche-droite, puissance +/- 600 - 700 W. Elle sera utilisée surtout pour les forages de gros diamètres et l'usage de la scie-cloche ainsi que pour le vissage de plus gros diamètres. - la foreuse angulaire : cet outil est relativement coûteux et peu utilisé mais offre toutefois des possibilités de travail incomparables dans les endroits exigus, choisissez de préférence le modèle 220V. |
 |

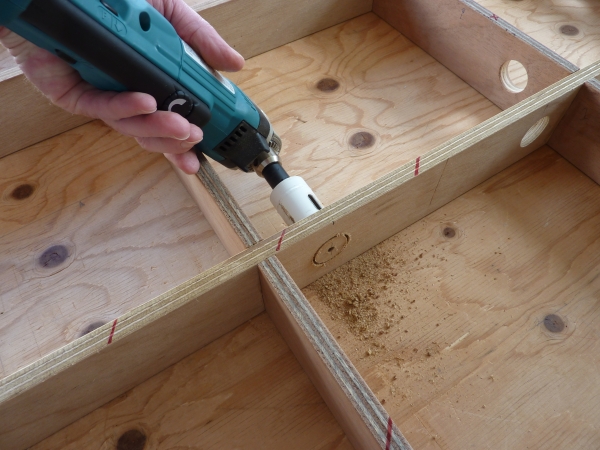

Voici un exemple d'utilisation de la foreuse angulaire. Dans ce cas, l'encombrement d'une foreuse 220V ne permet pas d'effectuer ce travail correctement et les foreuses sur batterie, moins encombrantes, montrent vite leurs limites d'autonomie avec l'usage de la scie-cloche. |
 |

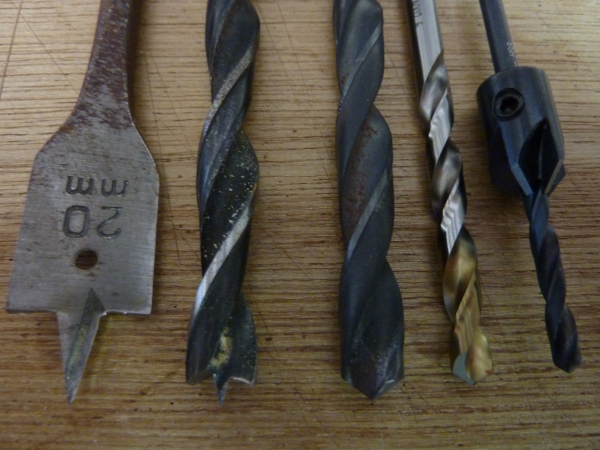

Voici quelques modèles de mèches et forets : - mèche à bois plate pour forage grand diamètre. - mèche à bois cylindrique reconnaissable à sa pointe de centrage. - foret à métaux en acier HSS (acier rapide) au molybdène, reconnaissable à sa couleur noire, ceci est le matériau standard et le moins coûteux des HSS. - foret à métaux en acier HSS au tungstène avec revêtement TiN (Nitrure de Titane - couleur Or) qui augmente fortement la résistance à l'usure. - foret à métaux en acier HSS au molybdène avec fraise à bois incorporée permettant deux opérations en une passe, le forage et fraisage pour tête de vis. Remarque : ne pas utiliser de foret à métaux d'un diamètre supérieur à 4 mm pour travailler le bois. |
 |

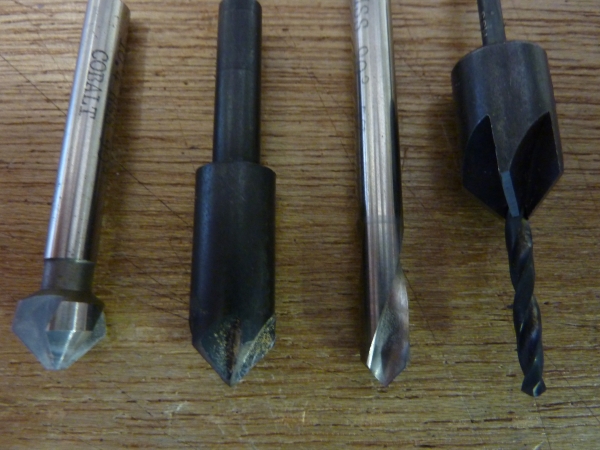

En complément des mèches et forets, voici un assortiment de fraises pour bois ou métaux : - Fraise au cobalt pour le travail des métaux - Fraise à bois en acier HSS au molybdène - Foret à centrer au tungstène avec angle de coupe à 45° utilisée ici pour dégager la tête des vis dans l'aluminium. - foret à métaux en acier HSS au molybdène avec fraise à bois incorporée permettant deux opérations en une passe, le forage et fraisage pour tête de vis. |
 |

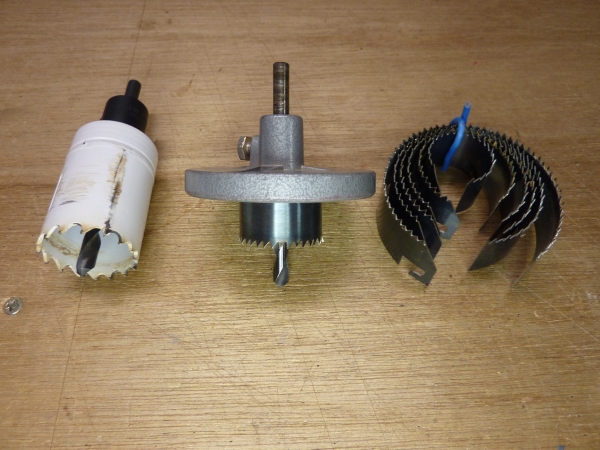

Les scies-cloche : - modèle avec centrage et fixation de bonne qualité, à réserver pour le forage répété de nombreux trous. - modèle "brico truc" à réserver au forage ponctuel non répétitif, cet outil est relativement peu coûteux et peu résistant au niveau de la fixation du foret de centrage. |
 |

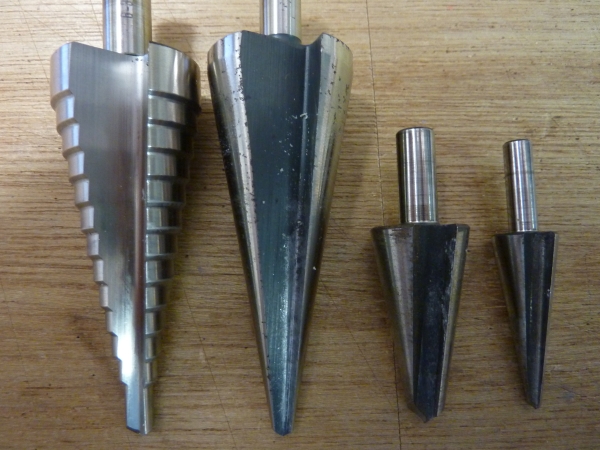

Les forets étagés et coniques : Nous sortons quelque peu des outils pour le bois mais il me paraît important de vous les présenter. - foret étagé par 2 mm réalisé en acier HSS au tungstène et pouvant être utilisé aussi bien pour les métaux ferreux, non ferreux, ainsi que toutes matières plastiques. - forets coniques de différents diamètre en acier HSS au tungstène, l'usage est presque identique au foret étagé si ce n'est la forme conique laissée par l'outil dans la pièce usinée, meilleure précision de forage mais à réserver aux pièces de faible épaisseur. |
 |

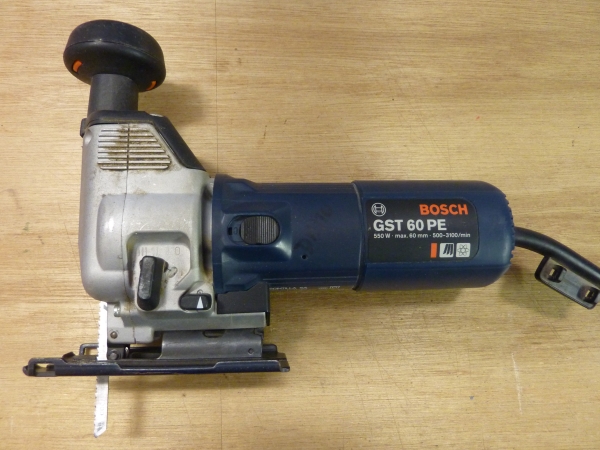

La scie sauteuse : choisissez-la avec un réglage de la vitesse de sciage et avec un réglage du mouvement pendulaire de la lame. Ce mouvement pendulaire permet d'éviter une usure prématurée de la lame et d'assurer une vitesse d'avance plus importante. Il permet aussi d'adapter l'avance au type de lame et au matériau usiné. |
 |

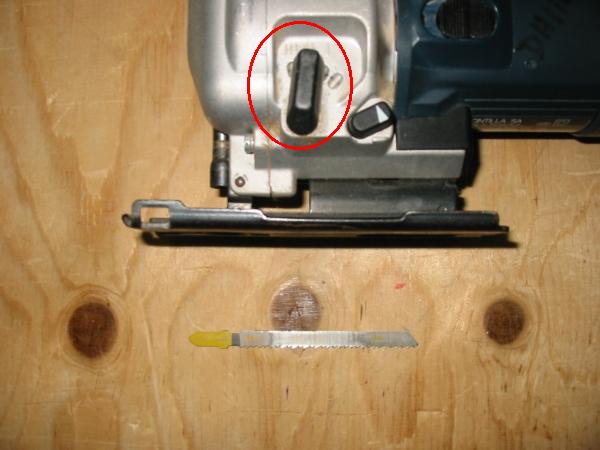

Voici une lame pour découpe droite. Vous voyez le petit levier noir en position 2 qui définit un mouvement pendulaire assez important. |
 |

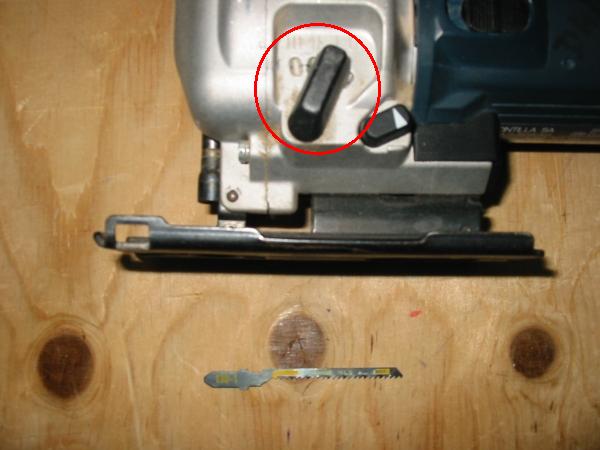

Voici une lame pour chantournage. Vous voyez le petit levier noir en position 1 qui définit un mouvement pendulaire très faible. |
 |

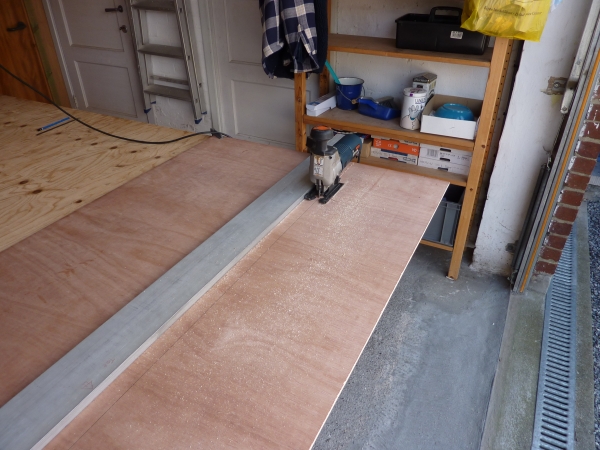

Lorsque vous désirez réaliser une découpe rectiligne avec une scie sauteuse, il est indispensable d'utiliser un guide de coupe. Ici, une règle en aluminium maintenue par des serre-joints guidera correctement la scie. |
 |

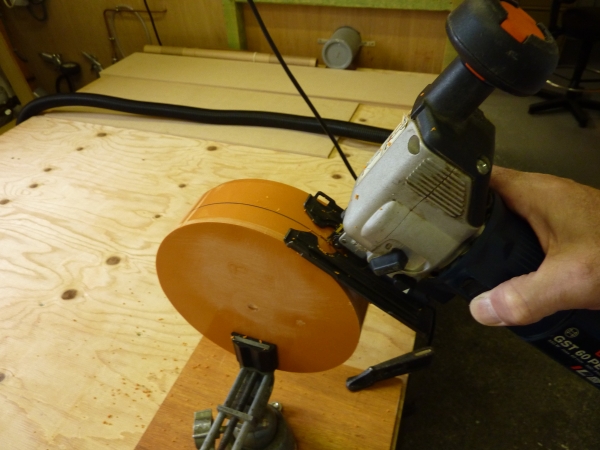

Autre possibilité d'usinage avec la scie sauteuse, une lame pour métaux et matières plastiques sera utilisée ici pour la découpe du PVC. |
 |

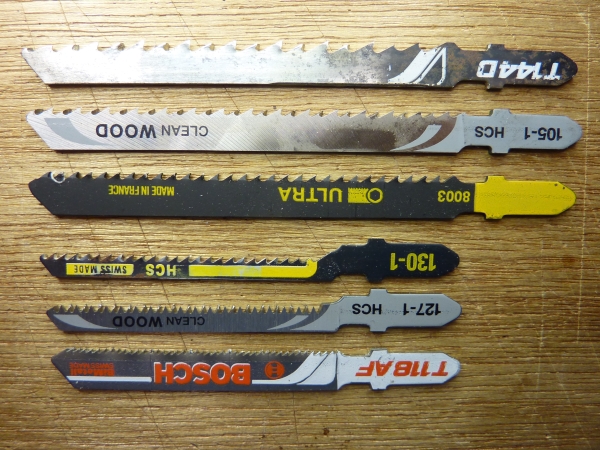

Voici quelques modèles de lames (de haut en bas) : - lame à grosse denture et voie importante, utilisée pour les travaux de moindre précision dans le bois massif et les panneaux OSB et agglomérés. - lame à denture moyenne et faible voie pour les découpes droites de précision dans le contreplaqué et le MDF. - lame à denture moyenne et voie importante pour les découpes droites de moindre précision dans le contreplaqué, OSB et autres panneaux. - deux types de lames à denture très fine pour le chantournage. - lame pour le métal et les matières plastiques. |
 |

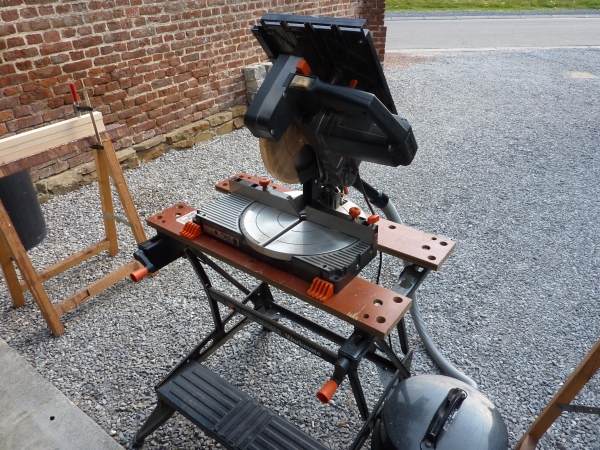

La scie à onglets électrique : cette machine permer le sciage des lattes de bois et contreplaqué jusque une section de 10 x 10 cm. Elle permet une précision très importante dans la découpe des angles. Toutefois, vu son coût relativement important, elle reste peu répandue dans la pratique de notre hobby. |
 |

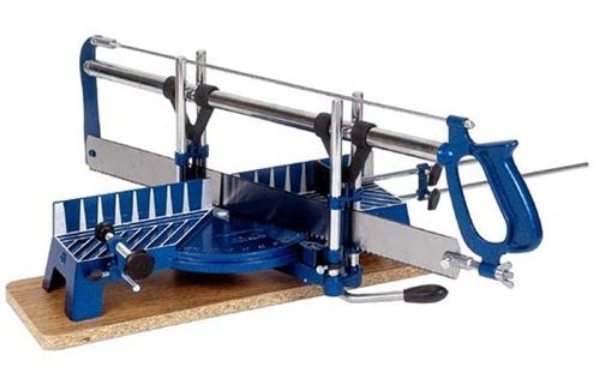

Scie à onglets manuelle : voici un modèle plus économique qui offre presque la même précision que la machine précédente. Choisissez un modèle de bonne qualité avec la possibilité d'immobiliser la pièce à scier. Evitez les modèles "bas de gamme" qui ne vous offriront pas la précision suffisante. |
 |

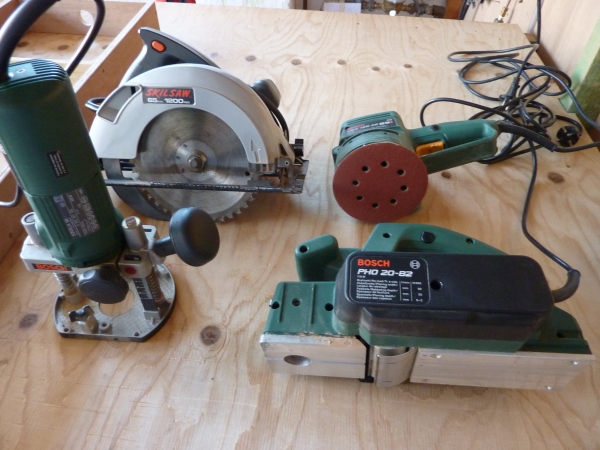

Autres machines à bois : - Défonceuse : fraiseuse à bois peu ou pas utile dans notre hobby. - Rabot électrique : peu ou pas utile dans notre hobby - Scie circulaire : peu ou pas utile dans notre hobby. Il est préférable de faire débiter les panneaux chez le détaillant en bois à l'aide d'une scie à panneaux, la précision est bien meilleure et le transport facilité. Par exemple pour la réalisation des cadres de structure, je fais débiter les bandes de contreplaqué. voir la page Construction / Cadres - Ponceuse électrique : génère beaucoup trop de poussières, peu ou pas utile dans notre hobby. |
 |
Les outils à main |
|

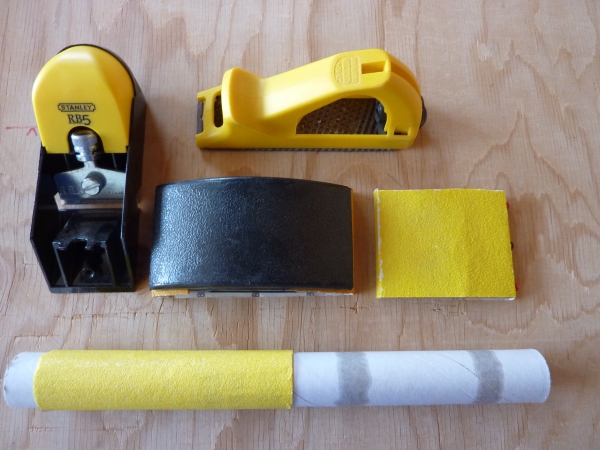

- Rabot à lame : très utile dans l'usinage du MDF, moins intéressant pour le contreplaqué car il a tendance à suivre le fil du bois. - Râpe plate ou rabot américain : mieux adapté à l'usinage des chants de contreplaqué. - Cales à poncer : TRES intéressantes pour la finition des tous types de bois et dérivés, vous pouvez réaliser des cales à poncer de toutes formes en fonction du travail à effectuer. |
 |

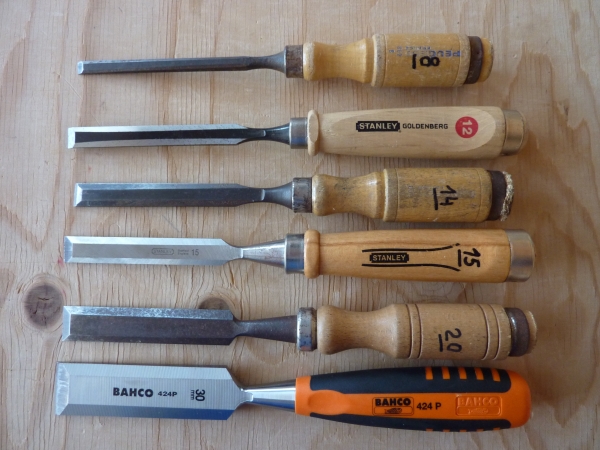

Ciseau à bois : très utile pour les découpes "borgnes" dans le bois et dérivés. Choisissez- le de préférence avec le manche en bois, bien que cela devienne de plus en plus difficile d'éviter les matières plastiques. Pour frapper le ciseau à bois, il est IMPERATIF d'utiliser un maillet en bois. Evitez d'utiliser un marteau, celui-ci détériorera rapidement votre ciseau et de plus, produit un choc trop "sec" pour l'usage correct du ciseau. |
 |

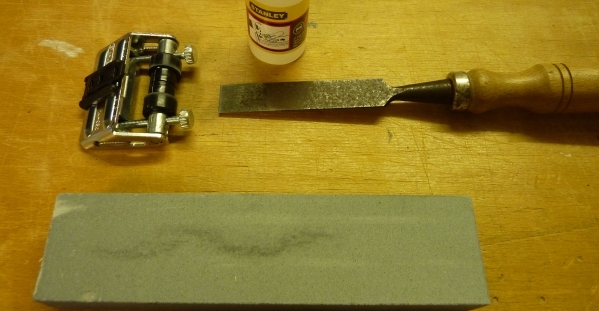

Pour affûter un ciseau, l'angle à respecter est de +/- 25 à 30 ° suivant le modèle du ciseau. L'affûtage doit être effectué sur une pierre à aiguiser bien plate, évitez la meule qui bien souvent déformera le taillant de votre outil. Voici un petit kit d'affûtage pour ciseaux à bois et lames de rabot, il est composé d'une pierre à aiguiser, d'un petit charriot d'affûtage et d'un lubrifiant. Ce kit (+/- 10 Euros) est disponible chez Stanley sous la référence 0-16-050. Il est aussi possible d'affûter les ciseaux avec un papier de verre de grain 300 minimum fixé à plat et un peu d'huile. |
  |

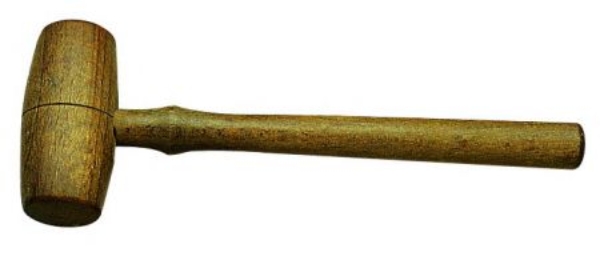

Maillet en bois : à utiliser avec le ciseau à bois ou pour emboitement de pièces en bois. En règle générale : Ne jamais frapper une pièce en bois avec un marteau en métal ! ! ! |
 |

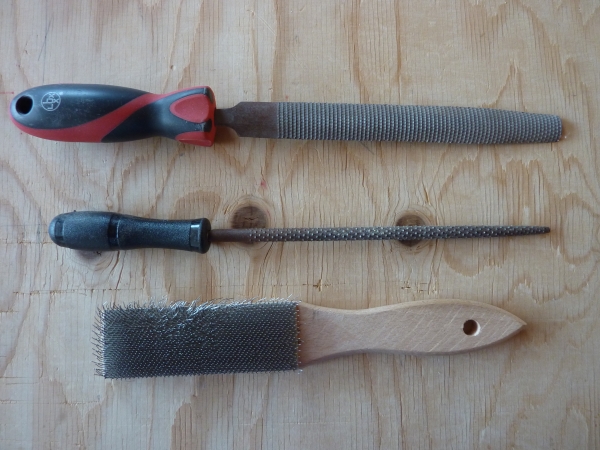

Râpes à bois : très peu utilisées Si toutefois vous décidez de les utiliser, prévoyez une brosse à limes pour les nettoyer. |
 |

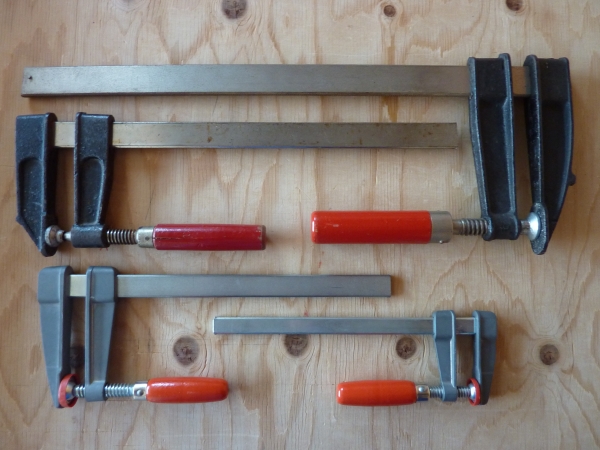

Les serre-joints : INDISPENSABLES pour tout travail de menuiserie. Bien qu'il existe des modèles utilisables à une main, ils sont peu pratiques à cause de leur encombrement. Personnellement, je préfère utiliser les modèles traditionnels comme représentés ci-contre, ils sont moins coûteux et plus polyvalents. |
 |
Les pinces de maintien : Très utiles pour maintenir les pièces en place durant un collage, choisissez les tailles et modèles adaptés à votre besoin. |
 |

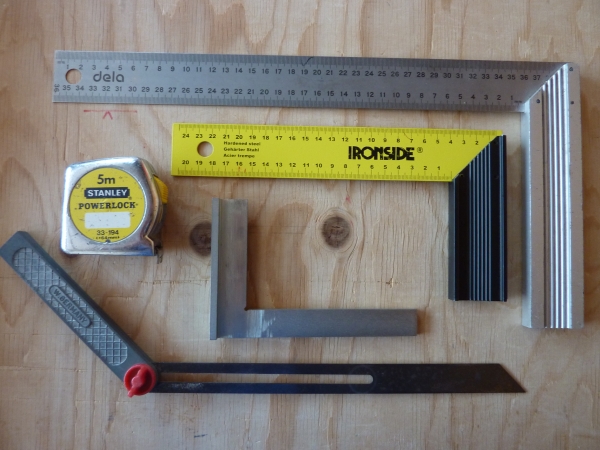

Instruments de mesure : - mètre ruban : indispensable - équerre à talon : indispensable - équerre à rapporter : très utile pour reporter un angle à découper. |
 |

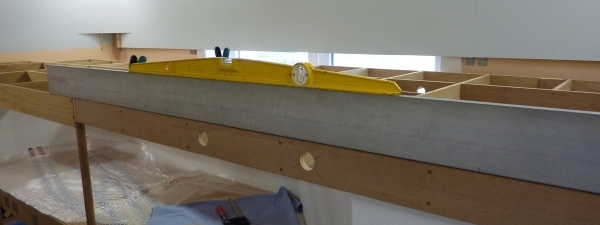

Le niveau à bulle est fort utile pour régler les différentes parties horizontales ou verticales du réseau. Lorsque les pièces à régler sont très longues, j'utilise une règle en aluminium pour y poser le niveau. Cela permet aussi de régler le niveau de pièces non jointives distantes l'une de l'autre. Par exemple : les cadres à gauche et à droite du réseau séparés par un couloir de 60 cm |
  |
Visserie et tournevis |
|

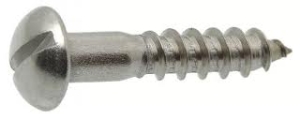

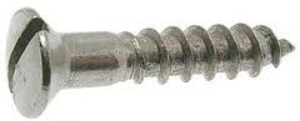

Voici le modèle de vis qui fût le plus utilisé durant de nombreuses années. Tête fendue et corps en acier non traité. Leurs inconvénients étaient la rapide corrosion et le peu de fiabilité de leur empreinte (fente de la tête). Elles sont actuellement remplacées par des vis à empreintes plus modernes et un corps en acier traité ou acier inox. |
  |

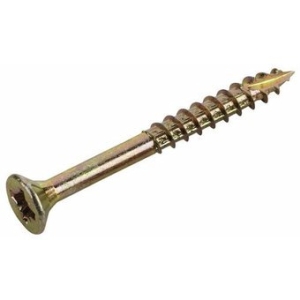

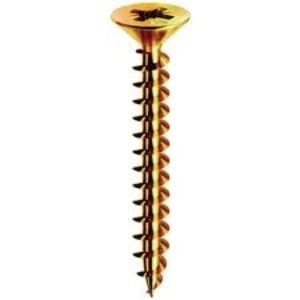

Voici deux modèles de vis à bois plus modernes : Tête à empreinte cruciforme (pozidriv) Corps en acier chromaté (couleur jaune or) Pointe auto-forante (modèle de droite) Lorsque la vis n'est pas filetée sur toute sa longueur, le diamètre de la partie non filetée est réduit au diamètre de "fond de filet". Cela limite fortement le frottement lors du vissage. |
  |

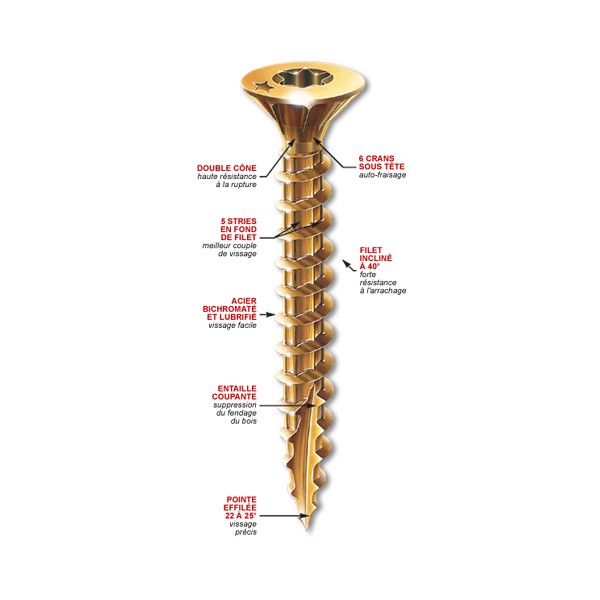

Voici LA vis à bois moderne et performante : Corps en acier Chromaté et lubrifié Tête à empreinte Torx pour couple de serrage élevé Pointe auto-forante évitant de fendre le bois 4 ou 6 crans sous la tête pour un auto-fraisage Double cône de la tête pour plus de résistance Cette vis est maintenant le standard des vis à bois de bonne qualité. |
 |

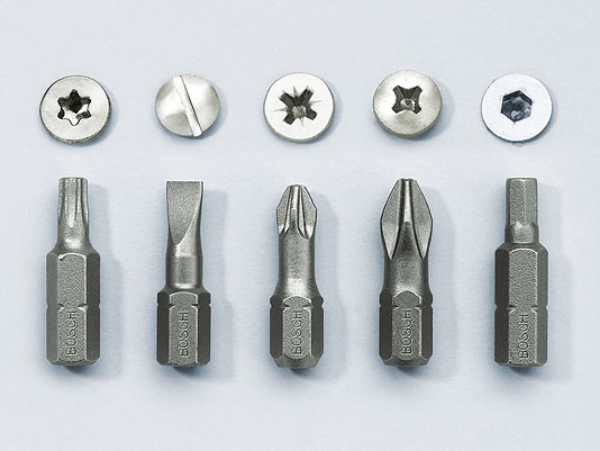

Les empreintes des têtes de vis : (de gauche à droite) Torx - la plus moderne et la plus pratique Fendue - Obsolète Pozidriv - bonne qualité mais couple de serrage limité Philips - ancêtre de la Pozidriv, reste utilisée pour les vis à métaux de moindre qualité et les vis à tôles. Allen - réservé principalement à la visserie mécanique |
 |

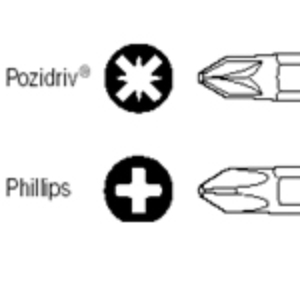

Important : Si vous utilisez des vis à empreinte Pozidriv (dessus), ne la confondez pas avec sa cousine la Philips. Prenez garde lors de l'achat des tournevis de bien choisir l'empreinte Pozidriv. Les tournevis Pozidriv sont appelés PZ1, PZ2, PZ3 Les tournevis Philips sont appelés PH1, PH2, PH3 Il en est de même pour les bits de visseuse De plus, l'empreinte du tournevis Pozidriv comporte 4 petits ménisques de renfort entre les branches de sa croix comme représenté ci-contre. |
 |

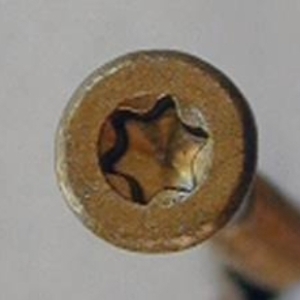

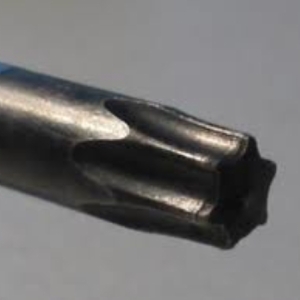

Voici l'empreinte Torx Comme vous le voyez, cette forme permet un couple de serrage beaucoup plus important que toutes les autres empreintes utilisées dans la fabrication des vis à bois. De plus, il est beaucoup plus sûr d'effectuer un vissage sans que le tournevis "n'échappe" de sa vis. C'est à mon avis le MUST en la matière. |
  |

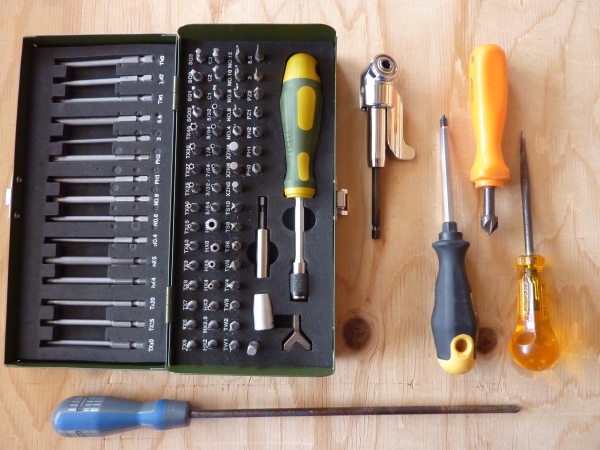

Voici quelques exemples de tournevis ainsi que des bits pour visseuse et accessoires de vissage : (de gauche à droite) Une boite de bits de différents types et longueurs. Un renvoi d'angle pour vissage dans les coins ou autres endroits difficiles d'accès. Tournevis Pozidriv standard Fraise à main pour encastrement de la tête de vis. Pointe carrée Tournevis Pozidriv à lame longue (en dessous) |
 |
Visserie spéciale |
|

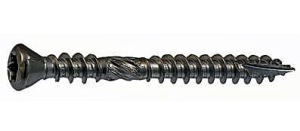

Vis pour bois durs : l'espace inter-filets permet le resserrage des 2 pièces assemblées. Ces vis sont généralement utilisées dans la réalisation de terrasses en bois exotiques (Teck, Bankirai, etc . . .) et de ce fait sont principalement disponibles en acier inox. |
 |

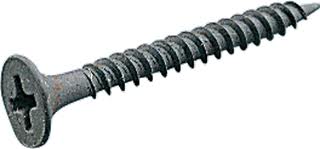

Vis pour panneaux de plâtre : ces vis phosphatées (apparence gris-noir) seront exclusivement réservées à la fixation de panneaux de plâtre sur des supports métalliques (métal stud). Ne pas utiliser dans le bois ! |
 |

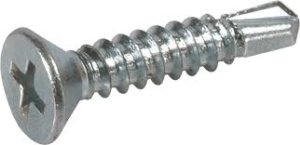

Vis auto-forante pour métal : réservée exclusivement à la fixation dans la tole ou dans les métaux non ferreux, elles sont généralement fabriquées avec une empreinte Philips. Ne pas utiliser dans le bois ! |
 |

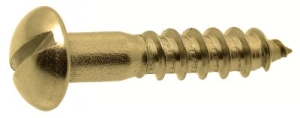

Vis laiton à tête fendue : elle sera utilisée pour sa bonne soudabilité, par exemple pour y suspendre le fil de la caténaire aux entrées de tunnel. |
 |

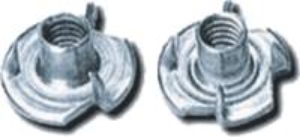

Insert fileté à frapper : Permet l'usage de visserie métrique ou de tiges filetées pour la fixation de pièces en bois. Vous trouverez un exemple d'utilisation sur la page : Construction / Menuiserie 1° partie |
 |
|
|
