Un petit pont métallique et son déversoir
|
 |
|

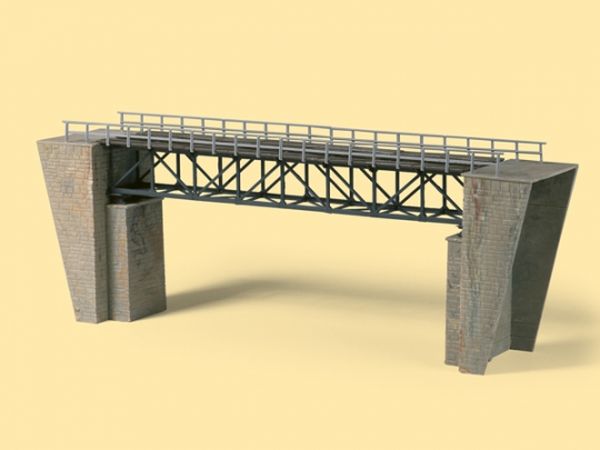

Ce petit pont sera réalisé sur base de 2 maquettes Auhagen 11364 sensiblement modifiées. En réalité, je n'utiliserai que les parties métalliques, les culées seront de fabrication personnelle. |
 |
| |
|

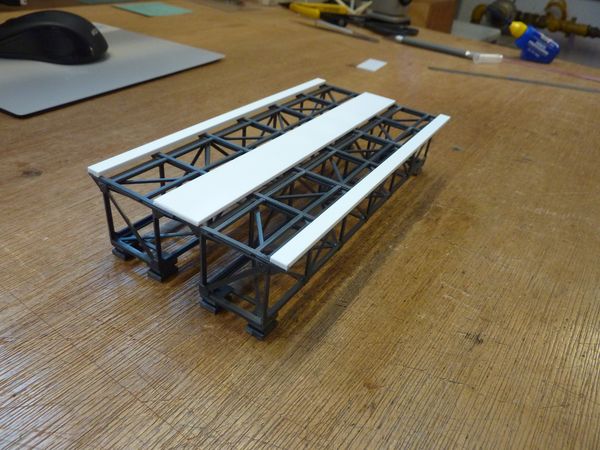

Assemblage des deux maquettes afin d'en faire un pont à double voies. Notez les pièces en plasticarte 2 mm destinées à rattraper l'épaisseur des traverses de voies. |
 |

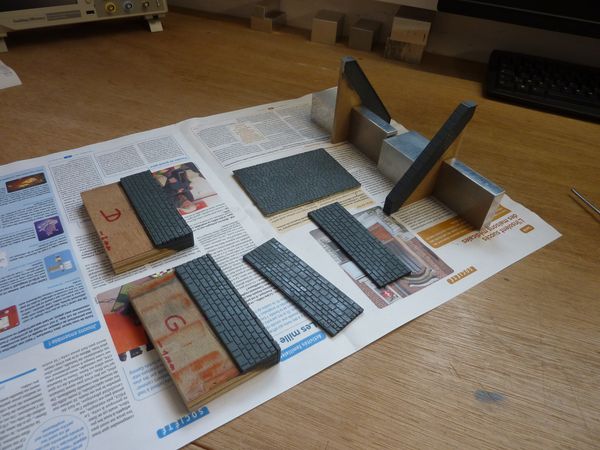

Les culées seront fabriquées à partir de contreplaqué 15 mm recouvert de plaques décor Heki-dur. |
 |

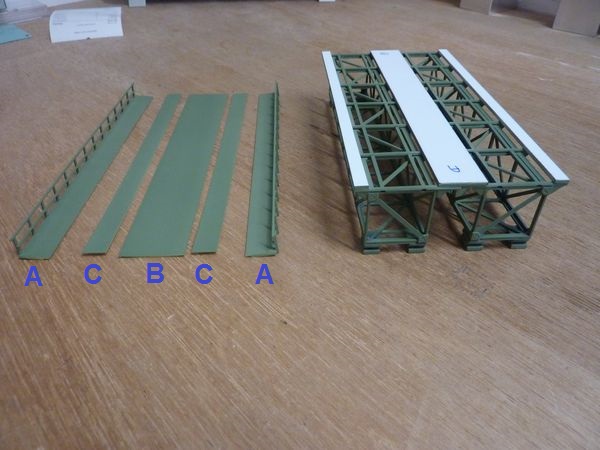

Toutes les pièces métalliques sont peintes à l'aérographe avec Tamiya XF71. Notez que les bandes en plasticarte ne sont pas peintes afin d'assurer un collage de bonne qualité des pièces qui viendront par dessus. (A - B - A). Les pièces (C) quand à elles seront collées sur les traverses des voies. |
 |

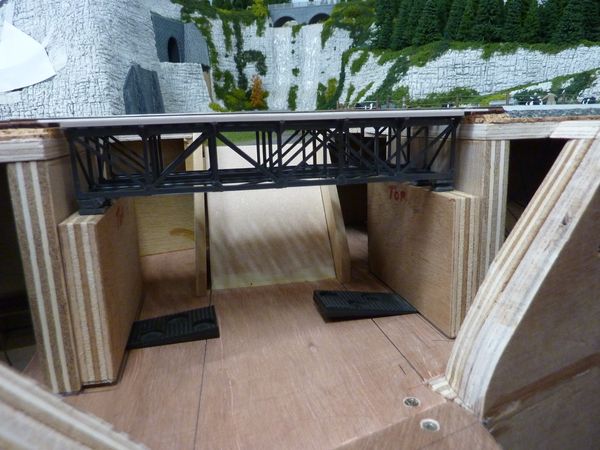

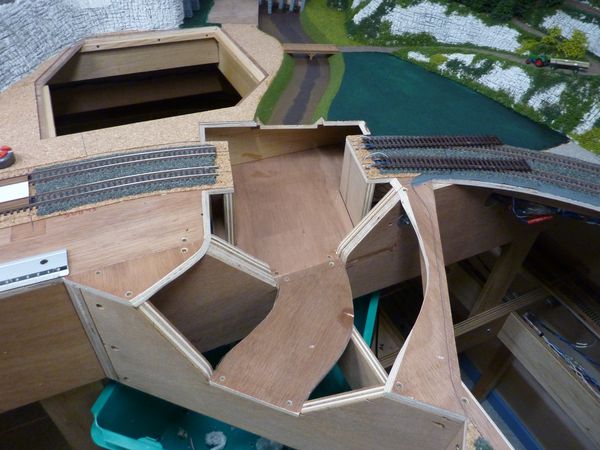

Voici le futur emplacement du pont et du déversoir. |
 |

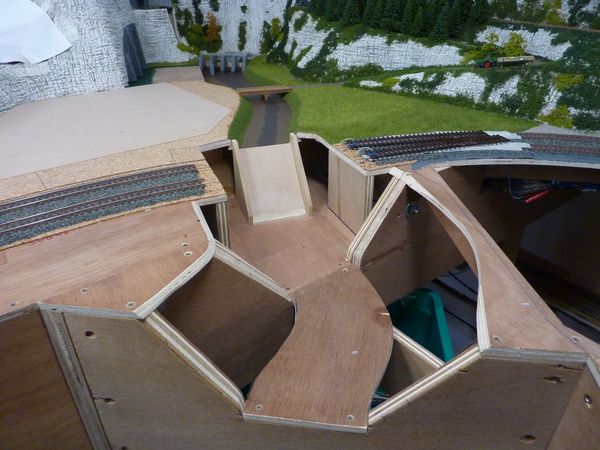

Mise en place pour essai du déversoir. Il est réalisé sur base de MDF 5 mm recouvert de plaques Heki-dur. |
 |

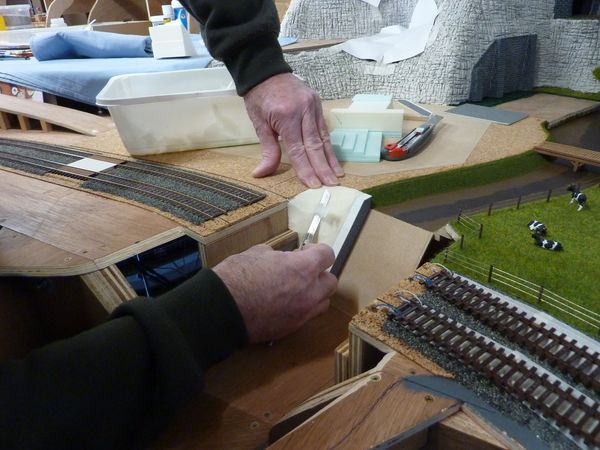

Les dimensions du déversoir ainsi vérifiées, je peux maintenant sculpter le polystyrène extrudé afin de réaliser les talus environnants. |
 |

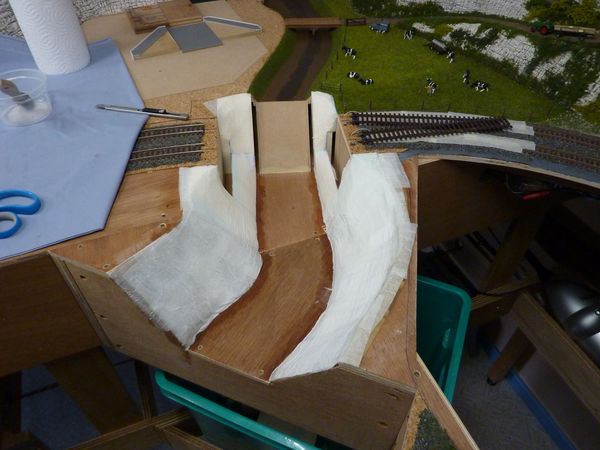

Les talus principaux à l'avant plan sont réalisés avec le même procédé que les parois rocheuses. (voir la page rochers et parois rocheuses). Ici, le moustiquaire sera simplement recouvert de 2 couches de papier "essuie tout" encollées à la colle blanche diluée à 50% (colle à bois). |
 |

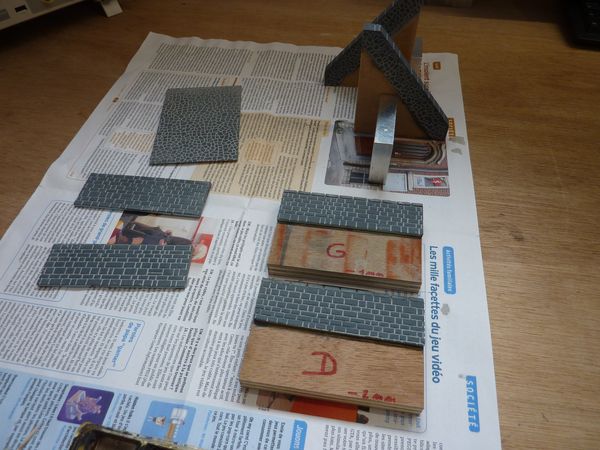

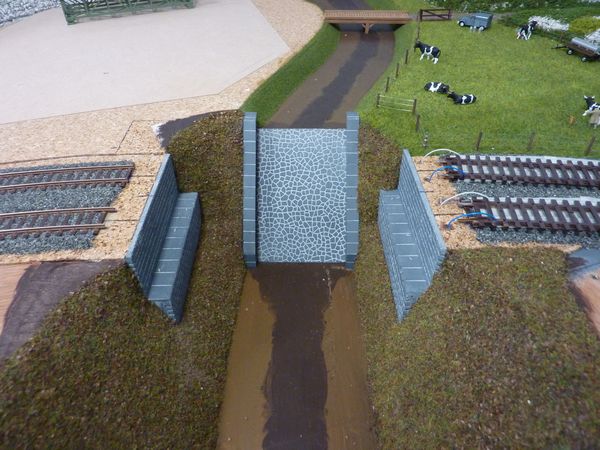

Les culées du pont ainsi que les pièces du déversoir sont recouvertes de plaques Heki-dur et peintes avec Humbrol 27. |
 |
La patine est ensuite effectuée avec la gouache Talens 717 (gris froid) |
 |
Après mise en place du déversoir et des culées de pont, les talus sont recouverts d'une première couche de flocages Busch 7529 tamisé pour en enlever la plupart du sable. Le lit de la rivière est peint avec une peinture acrylique "Hombre brulée" et "terre de Sienne". |
 |
La végétation des talus est représentée avec : flocages Heki : 1550, 1551, 1552, 1560, 1561, 1562, 1570, 1611, 1612, 1696 Flocages Woodland scenics : T42, T44, T45, T46, T49, T50, FC58, FC59, FC182, FC183, FC184 Flocages Busch : 7529 tamisé Lichens : Noch 08621 et Heki 3222 Les bords du lit de la rivière sont traités avec de petits cailloux extraits du sable de rivière tamisé. |
 |
Ils sont ensuite imprégnés d'un mouillant et de colle a bois diluée comme pour le ballastage des voies. (voir la page Pose de la voie). |
 |

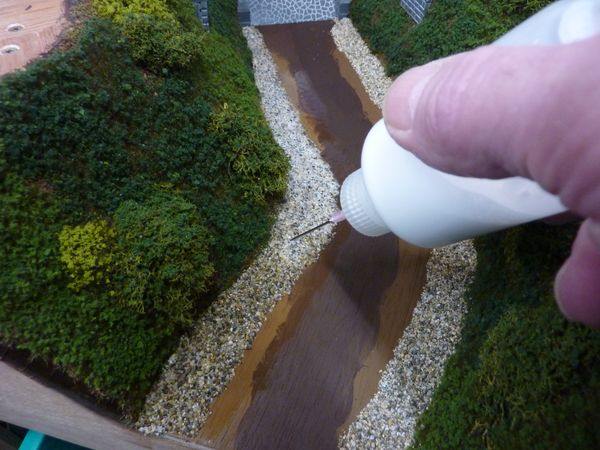

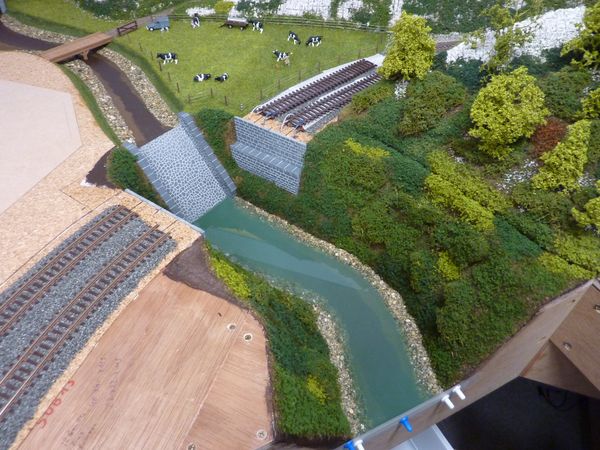

La représentation de l'eau est confiée au "Réalistic water" de Woodland scenics. La première couche de résine sera teintée afin de donner un bel effet de profondeur. La coloration de la résine s'effectue à l'aide de peintures acryliques Tamiya comme suit : - XF 26 vert 10 gouttes Seule la première couche de résine sera teintée |
 |

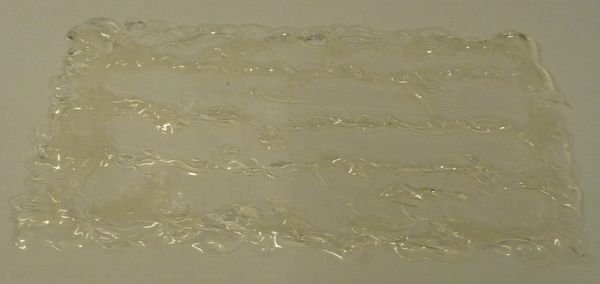

Les produits utilisés pour réaliser le ruissellement de l'eau sur le déversoir sont le Water effect et le Realistic water de chez Woodland Scenics comme pour la réalisation de la cascade. (voir la page "une chute d'eau") |
 |
Le ruissellement précédemment réalisé est mis en place après séchage de la résine ( 2 à 3 jours). Afin de coller en place cette "coulée" qui représentera la chute d'eau, je dépose un peu de Water effect ça et là en insistant sur le haut et le bas de la chute. |
 |

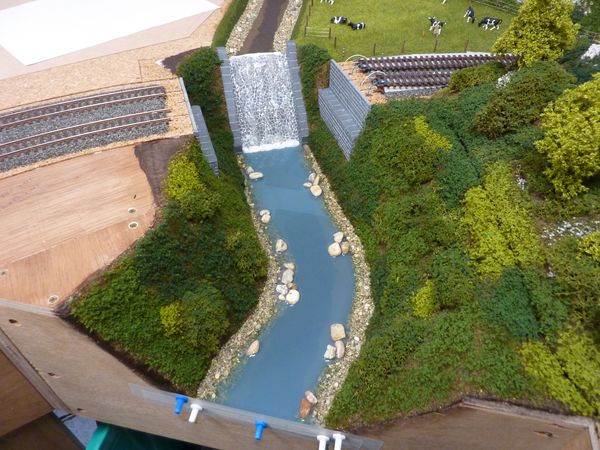

La deuxième couche de résine "Realistic water" est mise en place, cette fois sans coloration. |
 |

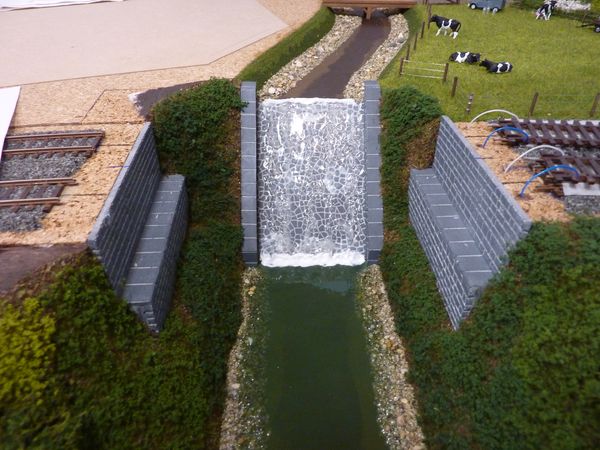

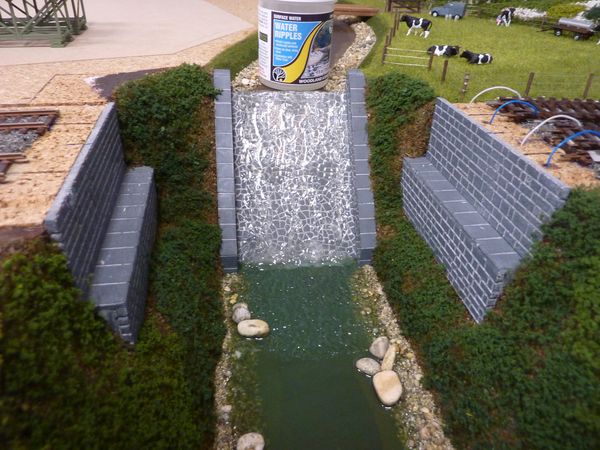

La résine préalablement posée et séchée sera traitée avec le Water ripples afin de figurer les remous à la surface de l'eau. Notez les remous au pied du déversoir qui sont du plus bel effet. |
 |

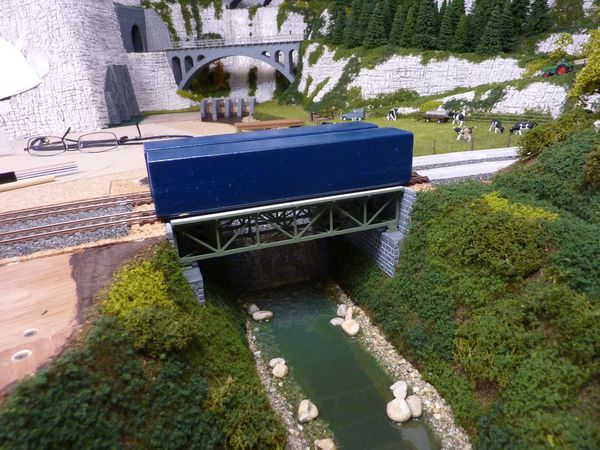

Maintenant que le déversoir et la rivière sont terminés, il est temps d'installer le pont et de coller les voies en place. |
 |

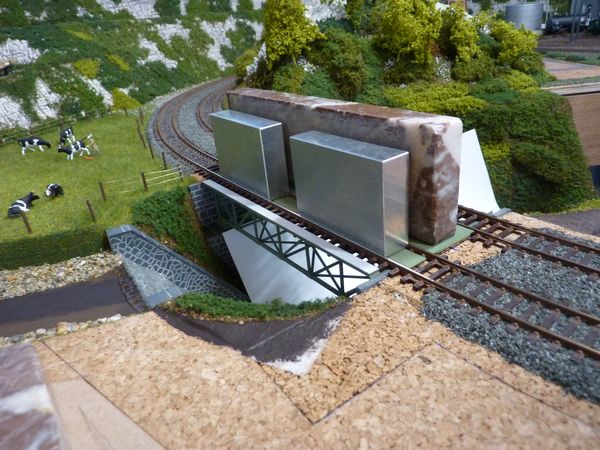

C'est ensuite le collage des plaques métalliques supérieures. Après séchage de la colle, j'effectue quelques petits travaux de ballastage afin de finaliser l'ensemble. |
 |

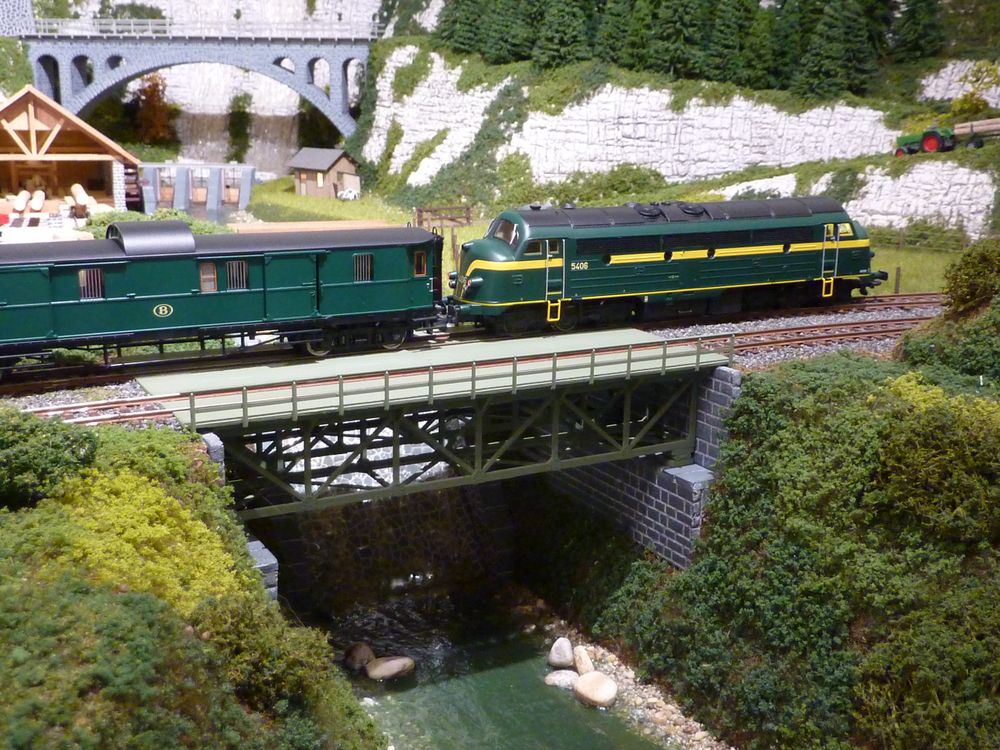

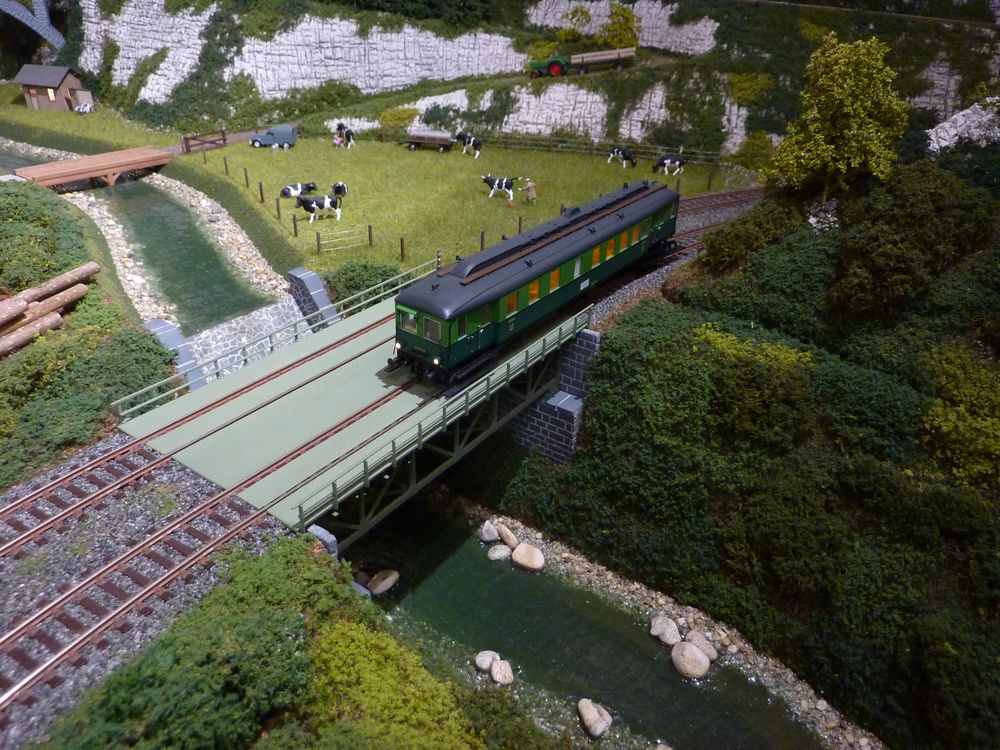

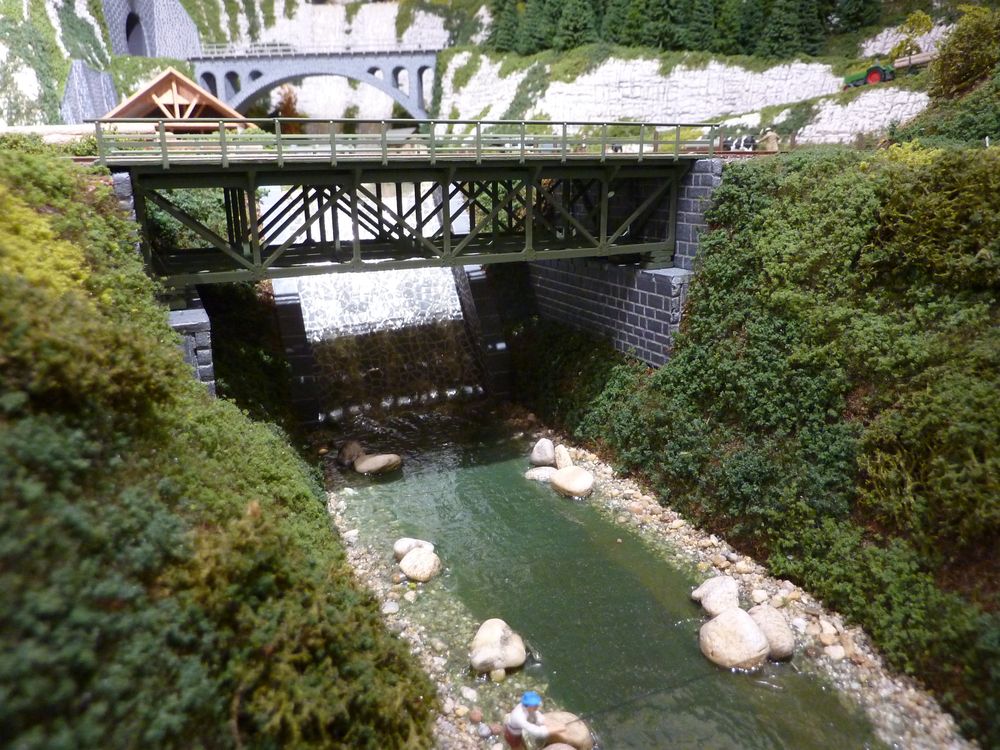

Voici le résultat ! |
|
 |
|
 |
|
 |
|

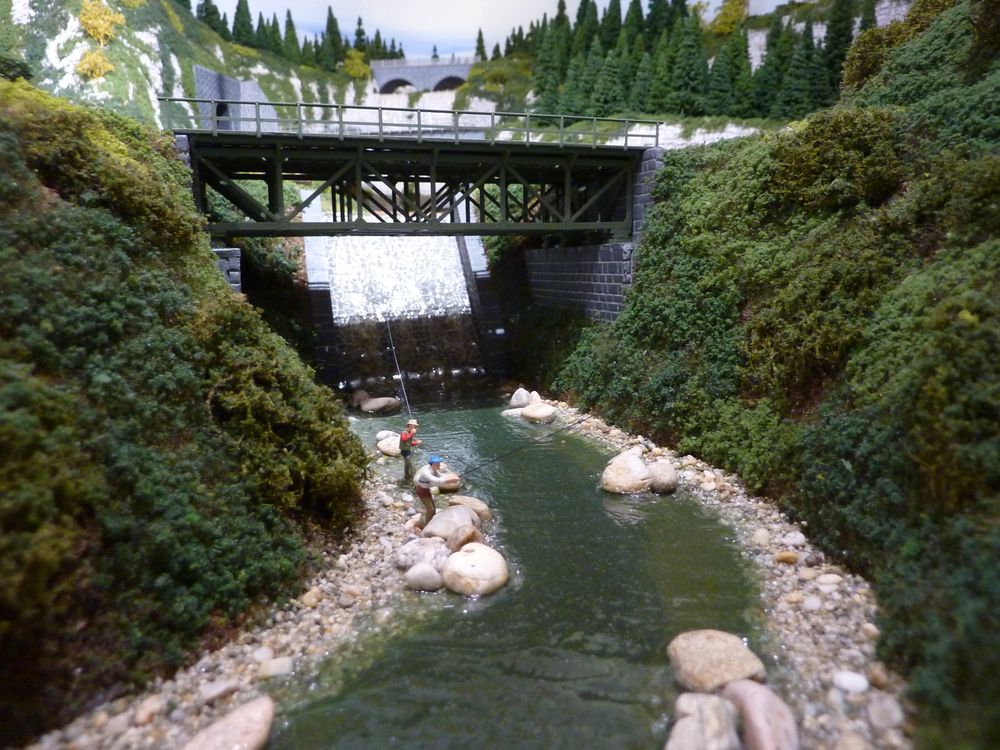

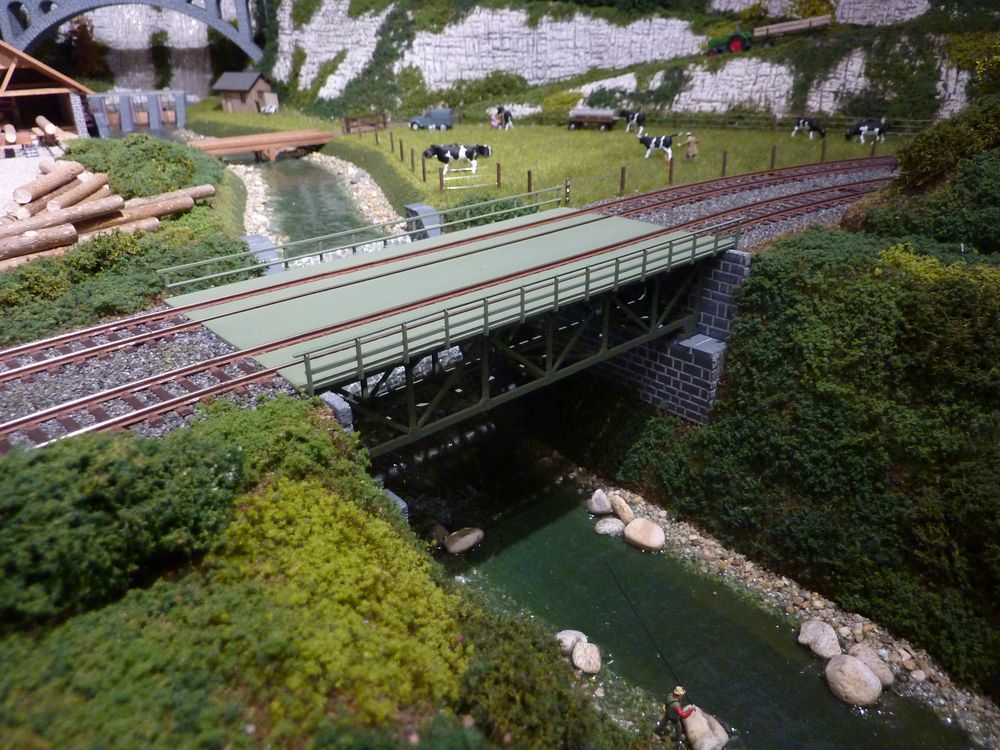

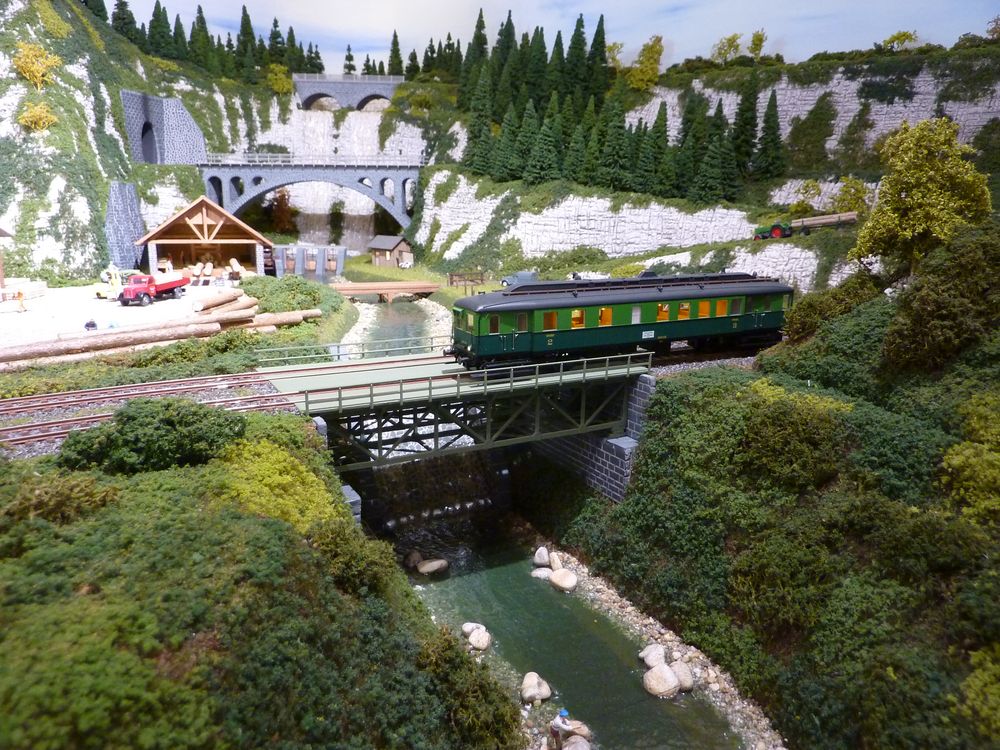

 Les travaux de construction du déversoir sont à peine terminés et les pêcheurs ont déjà repris possession des lieux . . . . |
|
| |
|
|
|
|
|
