Massicot pour plasticarte |
| Après quelques déboires lors de
la découpe des pièces de bâtiment en scratch building, je me suis décidé à fabriquer cet appareil permettant une coupe précise et perpendiculaire de la plasticarte. Ce projet m'a été inspiré par un modéliste de talent, amoureux lui aussi de la reproduction des sites industriels en modèles réduits. Merci Philippe pour cette idée qui me simplifie grandement la vie! |

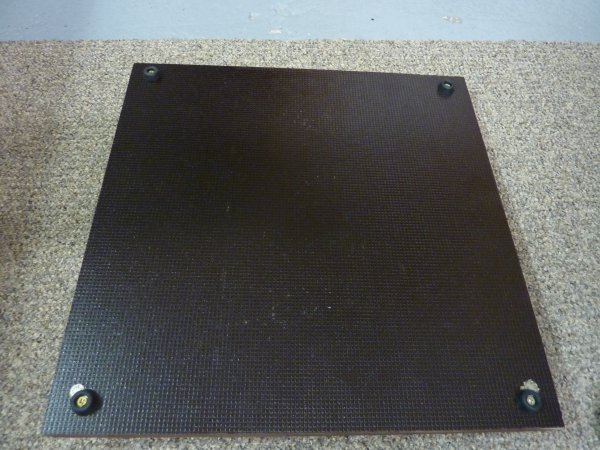

La base de cet appareil est un contreplaqué de 22 mm coupé à 40 x 40 cm. Aux 4 coins de sa face inférieure, sont fixés des pieds en caoutchouc pour assurer une bonne stabilité et éviter tout déplacement de cette table en cours d'usage. J'ai utilisé un contreplaqué conçu pour les coffrages du béton, il est recouvert d'une fine pellicule de bakélite, ce qui lui donne cette couleur brune. Tout autre contreplaqué fera l'affaire. |
 |
Le guide de coupe est réalisé à partir d'une règle en aluminium en forme de U. Dimensions de la règle : - Longueur : 400 mm - Largeur : 35 mm - Hauteur : 9 mm - Forer 6 mm à 20 mm des 2 extrémités. - Reporter ces 2 trous sur la plaque de C.P. en maintenant la règle à 10 mm du bord droit de celle-ci. (si vous êtes gaucher, utilisez le bord gauche) Cette règle est fabriquée à partir d'une glissière pour tiroir, quelque peu modifiée, toute latte en acier inox ou aluminium fera l'affaire. Il est important que cette règle soit en forme de U, cela augmente fortement sa rigidité et permet de placer les 2 ressorts. |
 |

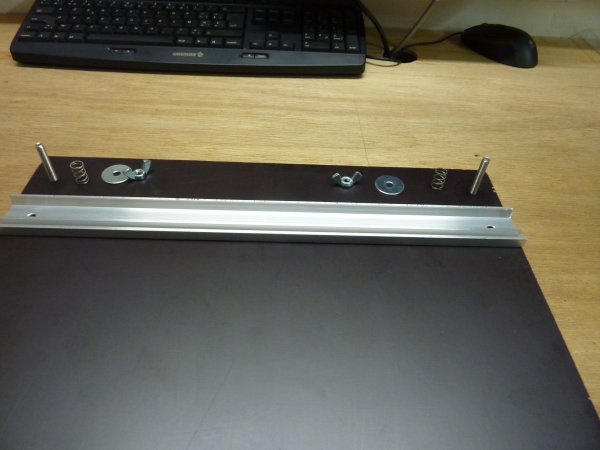

Placez 2 vis M6 x 60 mm dans les tous de la plaque en C.P. comme représenté ici. A propos de la règle de coupe, il existe un modèle commercial très intéressant chez KWB (voir Liens) C'est plus qu'une règle de découpe, c'est tout un kit appelé Linemaster. |
 |

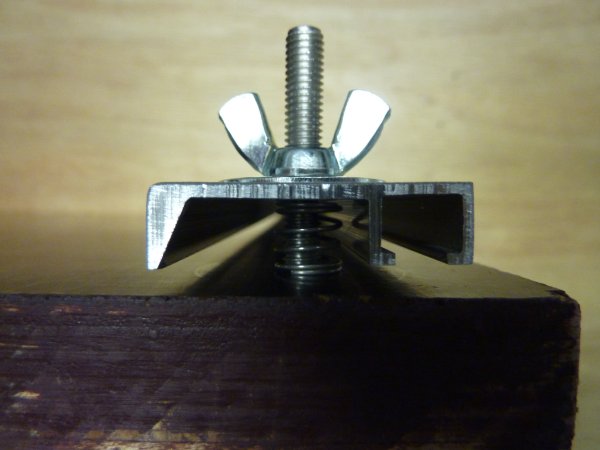

Placez les 2 ressorts (D 10 mm x L 20 mm), la règle, les 2 rondelles (M6 x 20 mm) et les écrous M6 papillon. Tous ces accessoires mécaniques sont disponibles en quincaillerie. Sinon voyez RS Components (voir page Liens) |
 |
Lorsque la règle est en place serrez les papillons pour l'immobiliser. Découpez une cornière aluminium 10 x 10 mm longueur +/- 340 mm. Forez 4 trous de 3 mm répartis sur la longueur. Maintenez la cornière perpendiculaire à la règle de coupe et fixez-la avec 4 vis à bois 3 x 15. Voilà, vous avez votre table de coupe ! |
 |

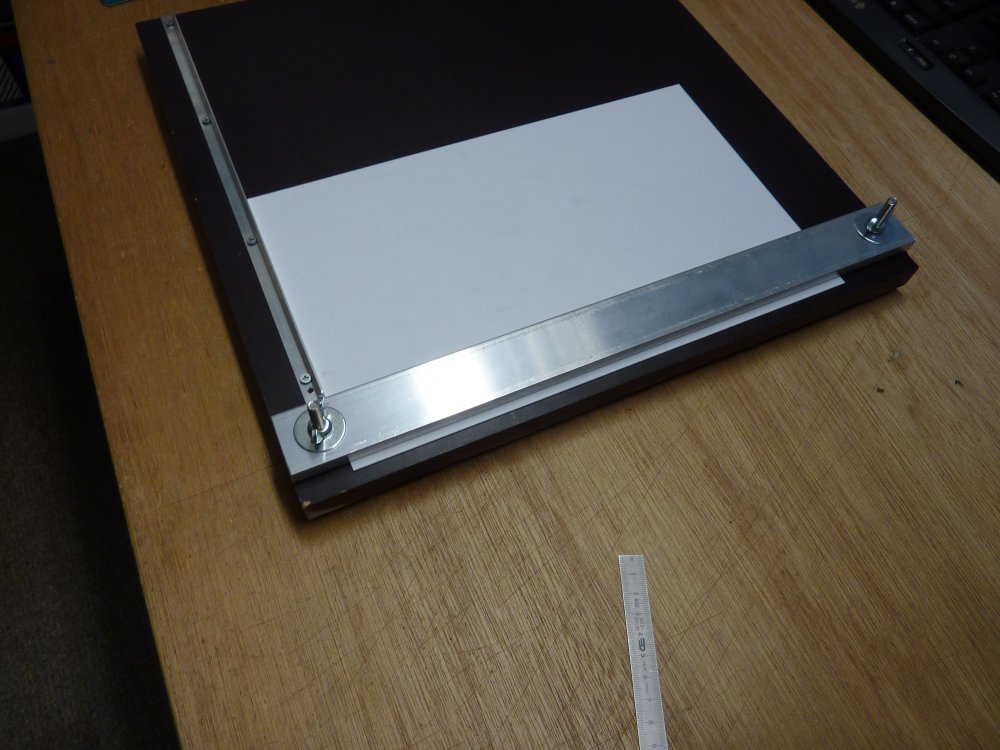

Voici l'outil prêt pour son usage. |
 Clic sur image pour agrandir |

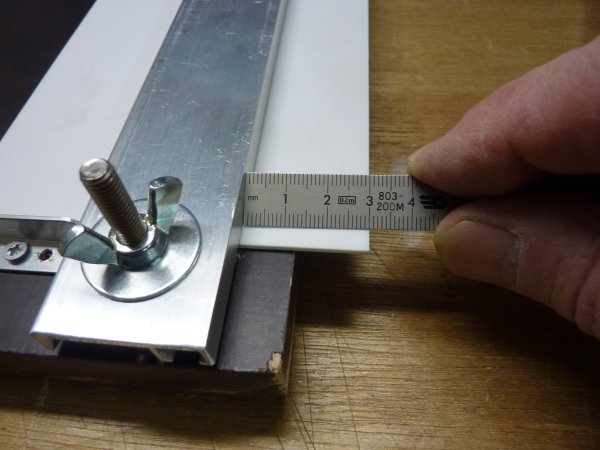

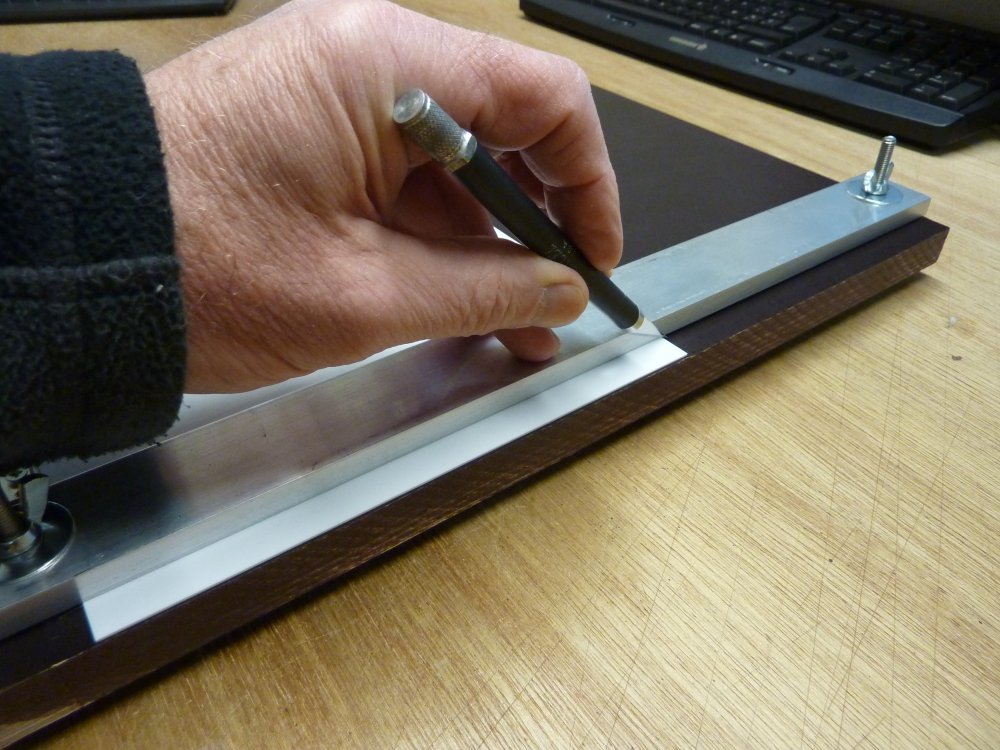

Les prises de mesure des pièces à couper sont extrêmement faciles et ne nécessitent plus aucun tracé. Pour les coupes de grande longueur, prenez une mesure à chaque extrémité de la pièce à couper. |
 |

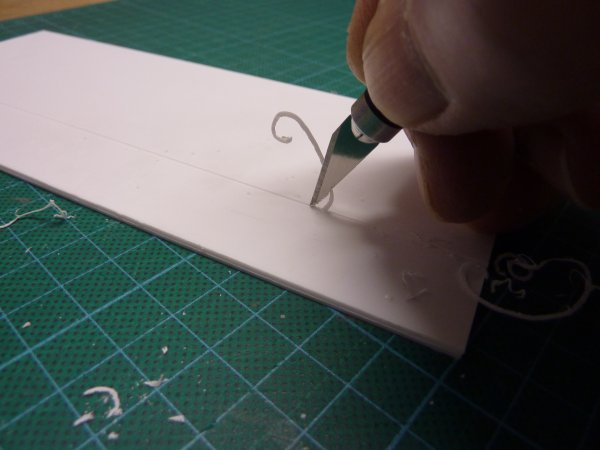

Deux traits de cutter . . . |
 Clic sur image pour agrandir |
. . . . et finissez le travail sur votre tapis de découpe préféré. Notez le sens de la lame lors de la découpe finale, cette technique évite un repoussement de matière sur la face supérieure de la plasticarte et limite ainsi l'opération de ponçage. Cette technique est inspirée d'un excellent article de Jacques Le Plat traitant du travail de la plasticarte. Vous le trouverez en annexe A de son livre "Bons baisers de Ferbach". Voir la page Liens |
 |

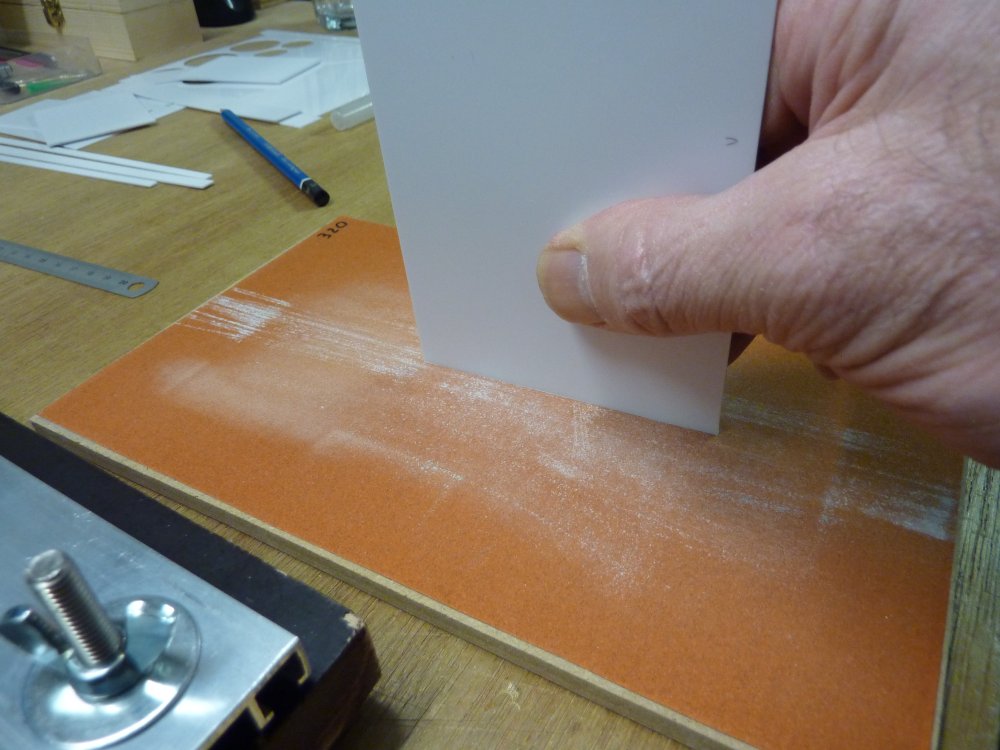

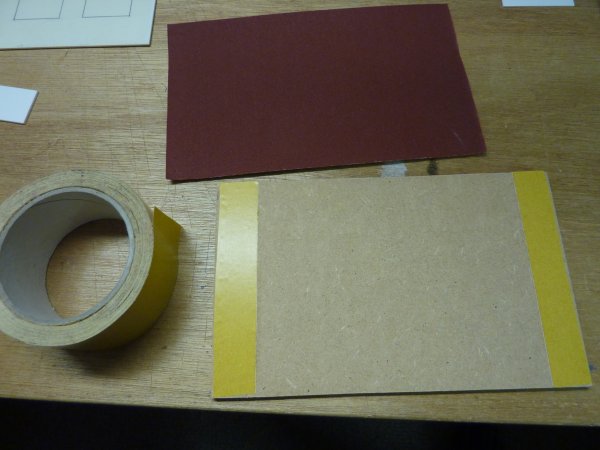

En complément à la table de découpe, voici une plaquette pour poncer vos pièces après découpe. Coupez une feuille de papier de verre en 2. Coupez un morceau de Contreplaqué ou MDF aux dimensions identiques. Collez un ruban double face à chaque extrémité de la plaquette et fixez-y le papier de verre. Vous pouvez ainsi réaliser diverses planches à poncer avec différents grains, pensez à noter le grain du papier de verre sur la face utile ! |
 |
Et voilà . . . ! |
