Petit massicot pour le bois |
| Lors de la construction de la
scierie, je dois découper des centaines de petites pièces en bois. Afin de faciliter ce travail de bénédictin, j'ai décidé de réaliser ce petit massicot. |
 |

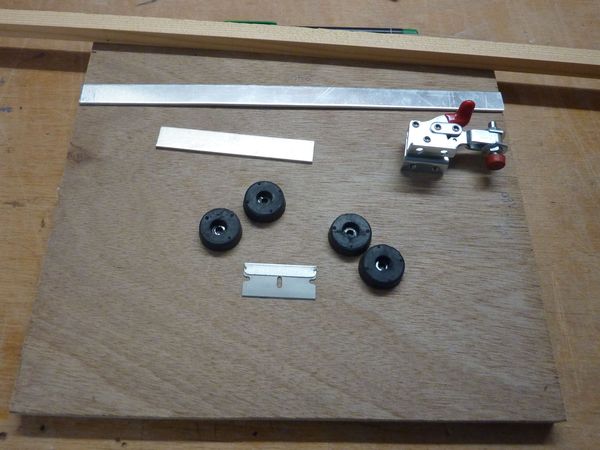

La base de cet appareil est un contreplaqué de 18 mm coupé à 25 x 27 cm. Ces dimensions correspondent à mes besoins et sont purement informatives, j'ai simplement utilisé un déchet de contreplaqué à ma disposition. Les autres matériaux utilisés sont : - une latte en bois blanc de section carrée 12 x 12 mm - une latte en alu de 15 x 2 mm - une lame pour grattoir - 2 clamps Destaco 305U Pour les clamps, voir la page Destaco Vous pouvez aussi les remplacer par deux vis à bois mais ce sera moins pratique. |
 |

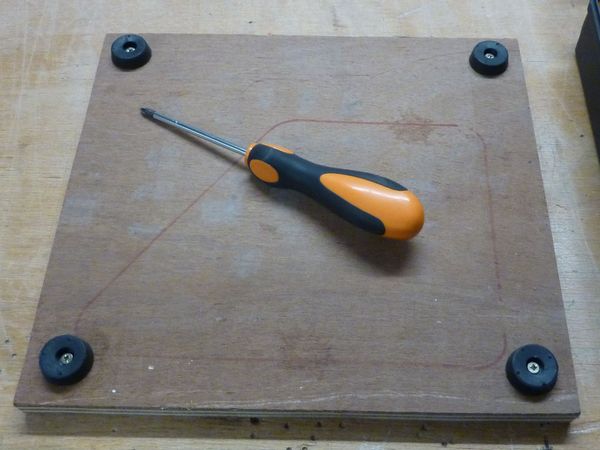

Aux 4 coins de sa face inférieure, sont fixés des pieds en caoutchouc pour assurer une bonne stabilité et éviter tout déplacement du massicot en cours d'usage. |
 |

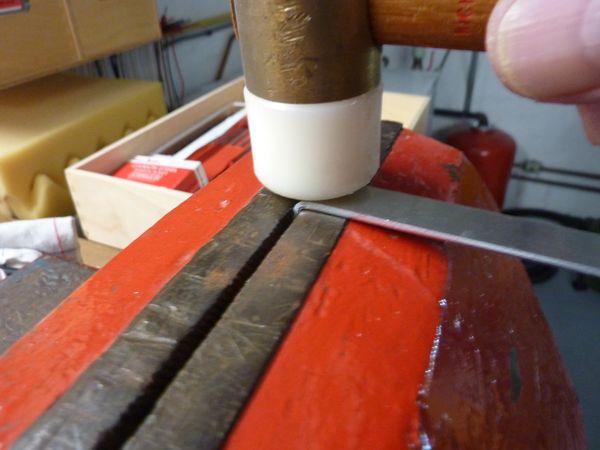

Afin de réaliser les charnières, je plie une latte d'alu de 15 x 2 mm pour en faire une équerre. je réalise ainsi 2 pièces pliées à 15 mm d'un bout. |
 |

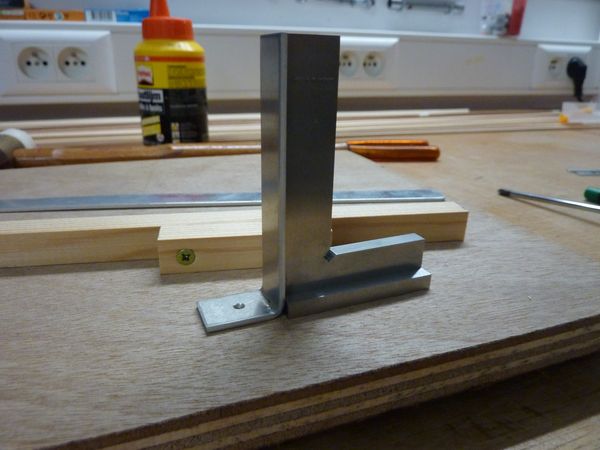

Il faut ensuite vérifier la bonne perpendicularité de l'équerre ainsi réalisée et couper sa partie supérieure à 30 mm. Les 2 équerres sont ensuite forées 3 mm sur leur pied afin de les fixer sur la base du massicot. |
 |

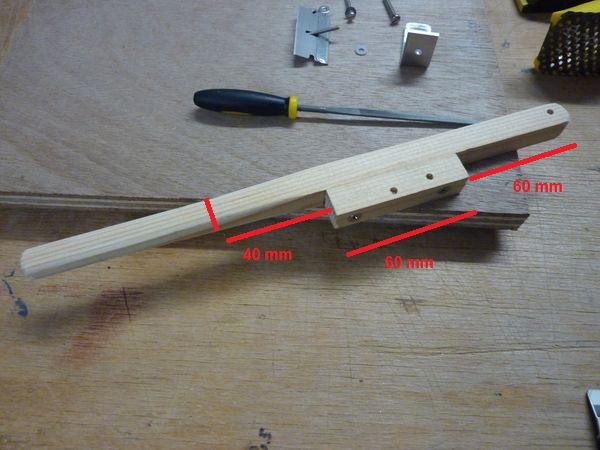

Le levier du massicot est réalisé en assemblant 2 morceaux de latte 15 x 15 mm. Le "manche" mesure 160 mm et le support de lame mesure 60 mm et est collé-vissé à 60 mm de l'extrémité du "manche" côté charnière. Le "manche" a été raccourci par rapport à l'image ci-contre afin de réduire l'amplitude des mouvements. |
 |

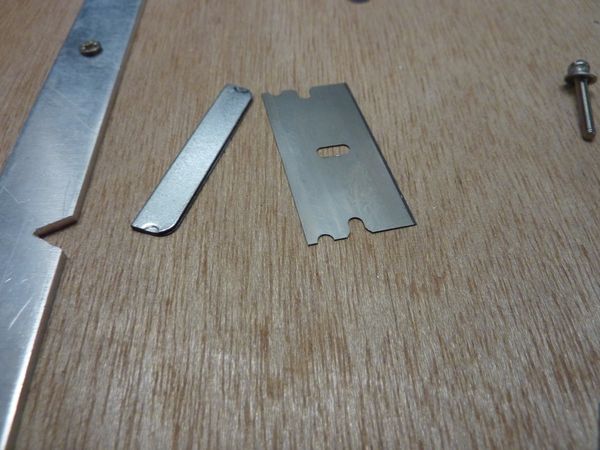

La lame est dépourvue de son renfort afin qu'elle soit bien plane pour la fixer sur le "manche". Elle sera fixée à l'aide de 2 boulons M2,5 x 20 mm. |
 |

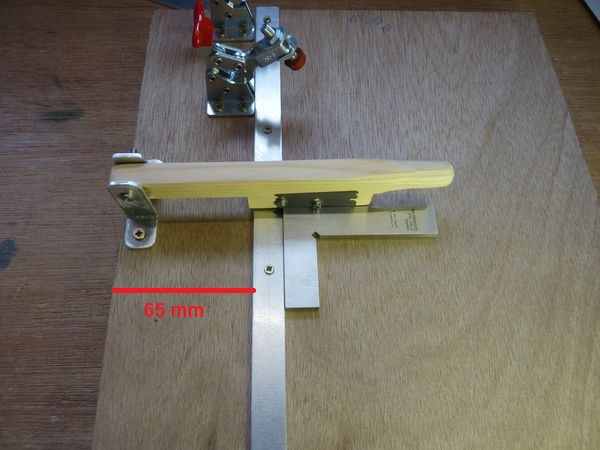

Une latte -butée en alu de 270 x 15 x 2 mm est fixée parallèlement à 65 mm du bord supérieur du massicot. Le "manche" est enserré entre les 2 équerres, maintenu par un boulon M3 x 25 mm. La première équerre est vissée sur le support et l'ensemble est réglé perpendiculairement à la latte -butée. Après ce réglage, la seconde équerre est vissée sur le support. |
 |

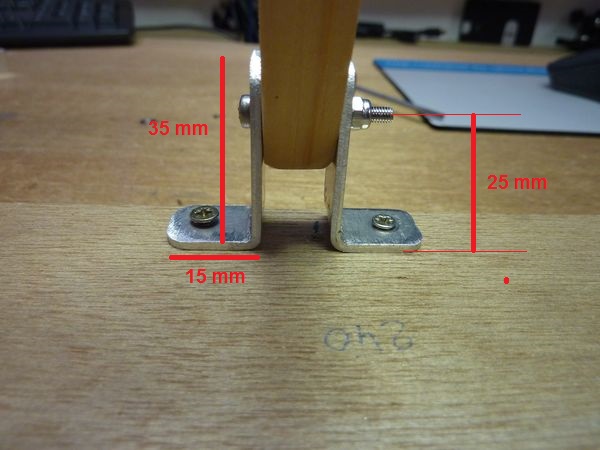

Voici le détail de cette "charnière" avec les dimensions des équerres qui la composent. Notez l'écrou du boulon de fixation qui est du type "nylstop". Si vous ne disposez pas de ce type d'écrou, un ensemble écrou-contre écrou fera l'affaire. |
 |

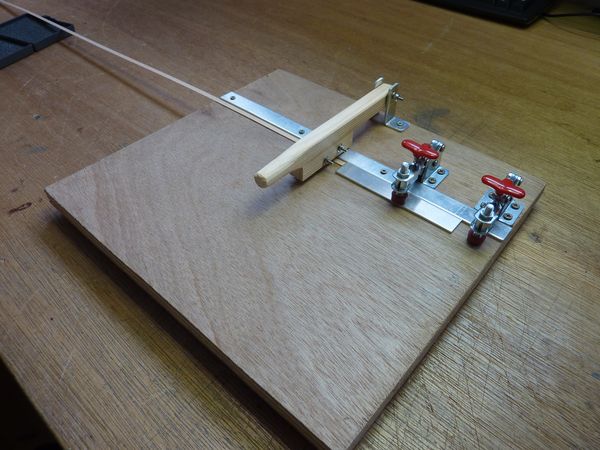

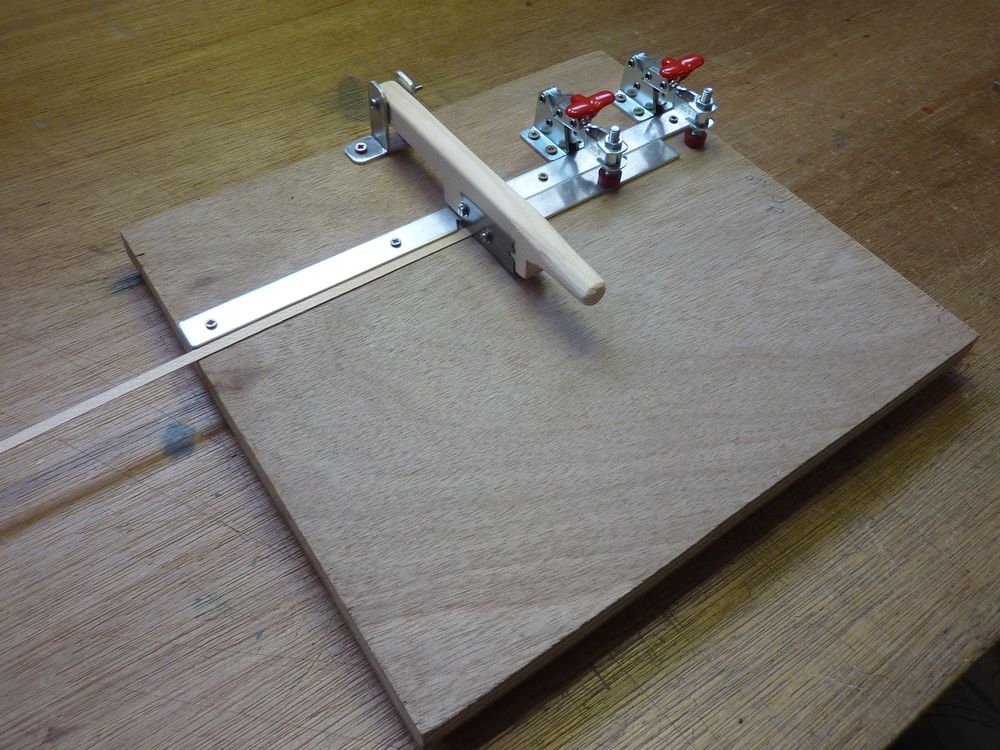

Voici le massicot prêt pour son usage. Notez la butée maintenue par le clamp de gauche afin de définir des pièces de très petite longueur. |
 |

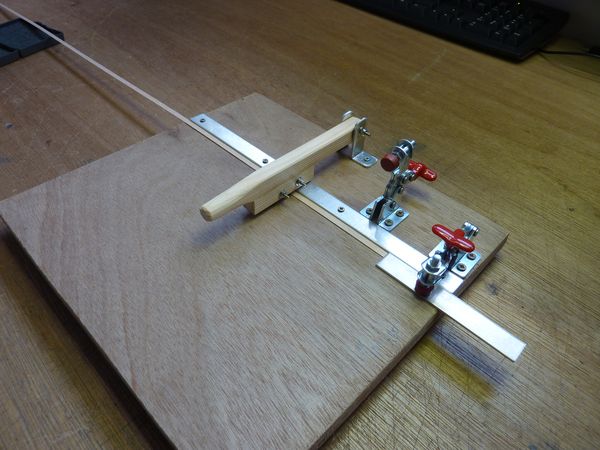

Ici, la butée est maintenue par le clamp de droite afin de définir des pièces de plus grande longueur. Dans ce cas, la longueur maximum des pièces est de 120 mm. Il est bien entendu possible de modifier cette limite en jouant sur la largeur de la base du massicot. |
 |

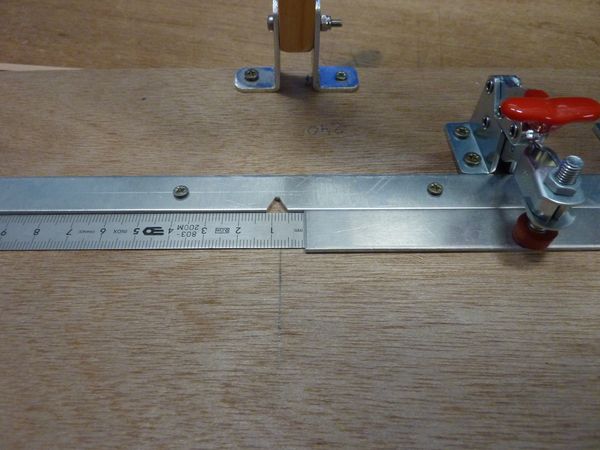

Pour régler la butée de l'appareil, une simple règle métallique suffit. . . . |
 |

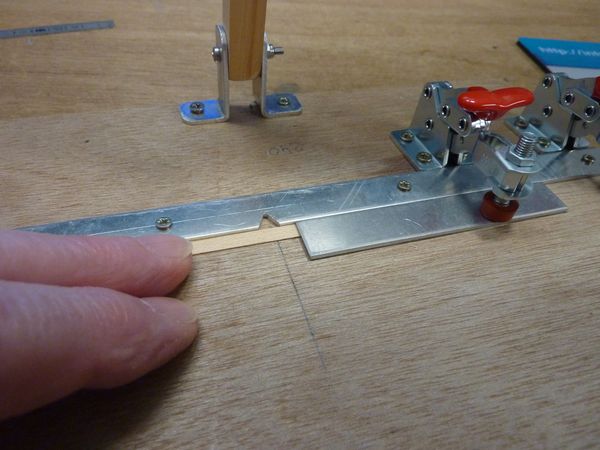

Après réglage de la butée, il suffit d'y poser la pièce à couper. |
 |

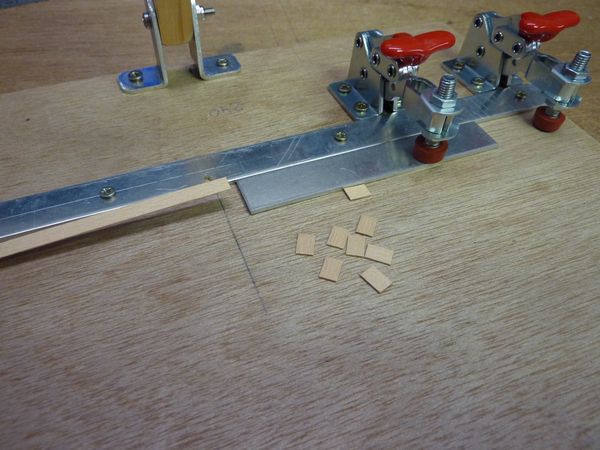

Et l'on peut ainsi, très rapidement couper un grand nombre de pièces de longueur identique. |
 |

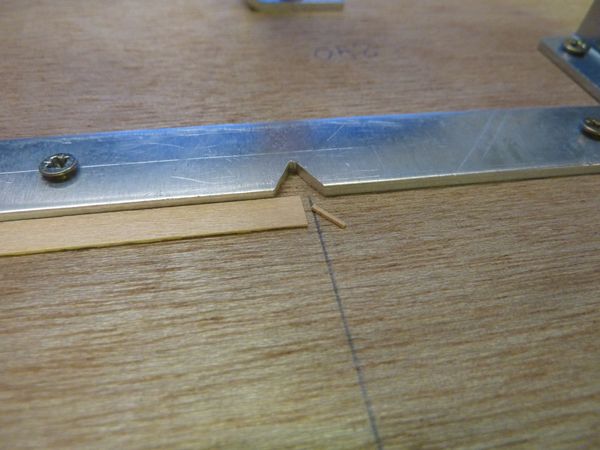

La précision de ce massicot permet de couper des pièces de très petite longueur ou de retoucher des pièces précédemment coupées, ici moins de 1 mm ! |
 |

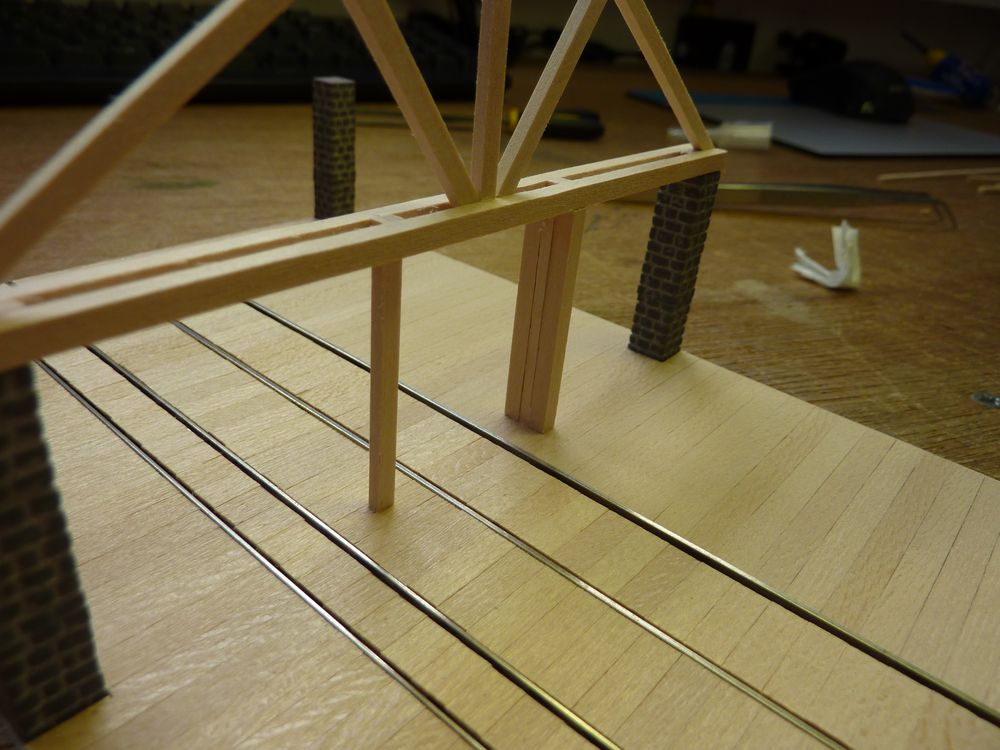

Voici un exemple d'utilisation de ce petit massicot lors de la fabrication du plancher de la scierie. |
