Album photos n° 4 - seconde partie :La gare centrale et le dépôt |
| Dans le but d'éviter un
temps de téléchargement important, cet album n° 4 sera présenté en

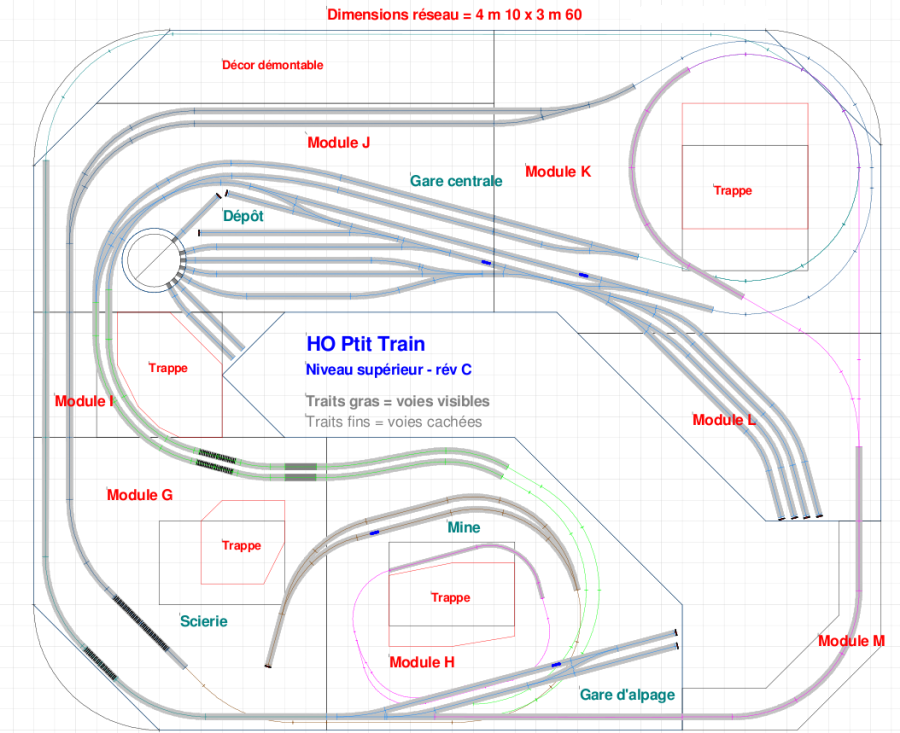

plusieurs parties. Afin de faciliter la localisation des différents modules, voici, pour rappel, le plan de l'étage supérieur du réseau. |
|
 |
|
| Vous pouvez agrandir les images en cliquant dessus | |
 |
 |

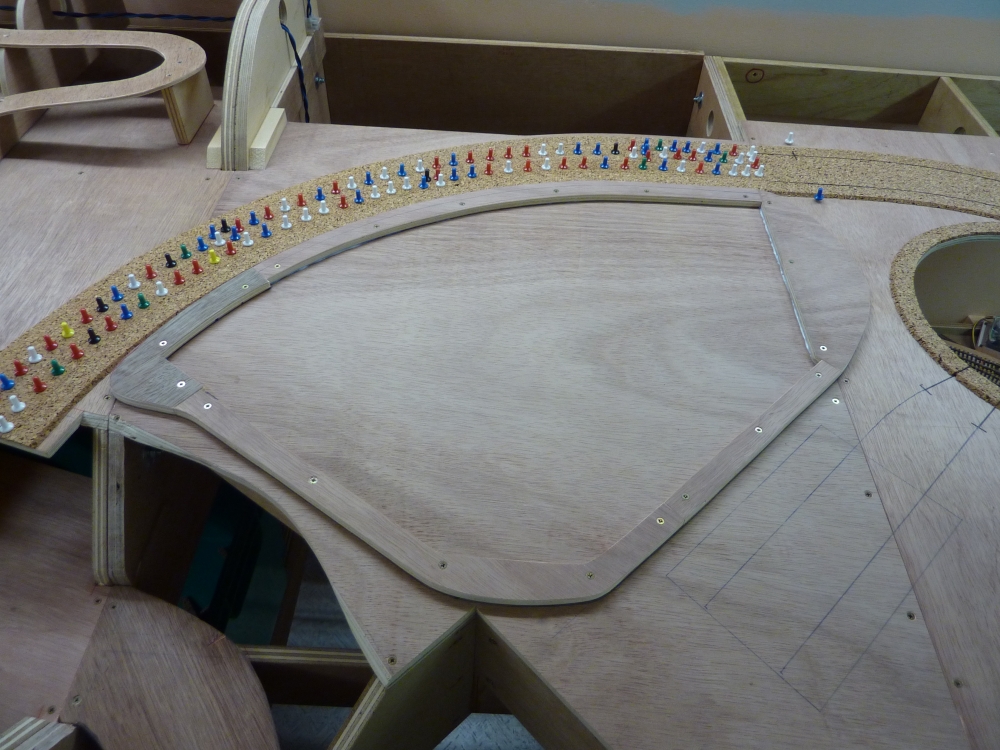

| Décembre 2011 : Module I : fabrication de
la trappe d'accès. |
Cette
trappe
supportera la structure d'un petite colline afin de réaliser une
rupture scénique entre le dépôt et le module voisin de la scierie. |
 |
 |

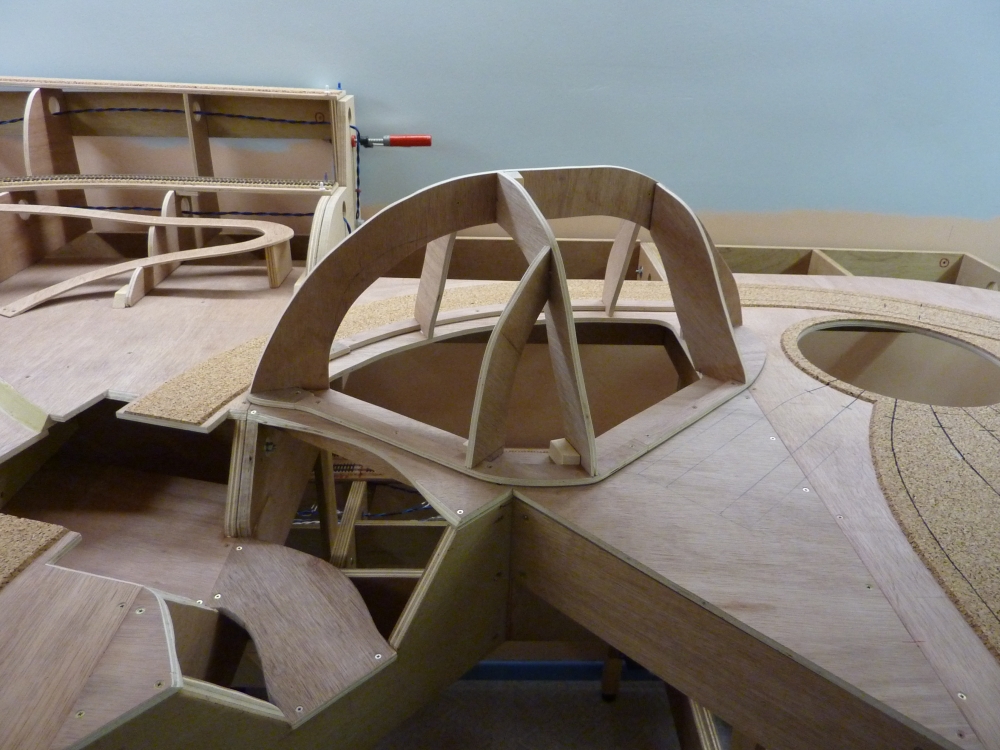

| Voici un
premier essai très peu convainquant de la structure. |

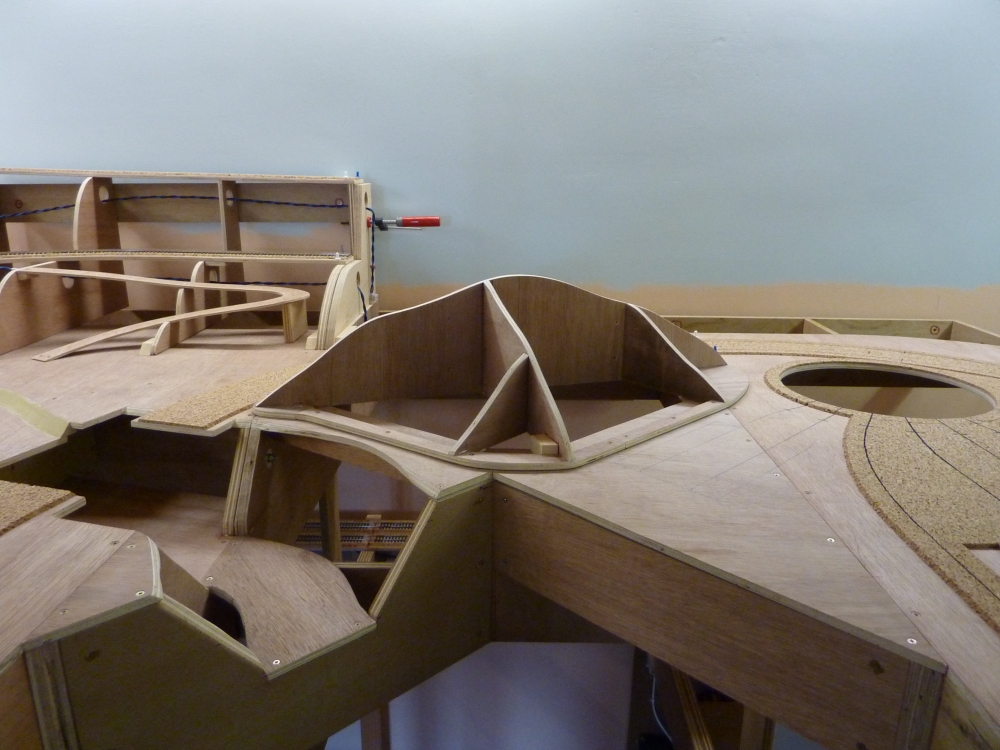

Suite aux
commentaires pertinents de visiteurs du site, la colline a été revue à la baisse et paraît ainsi beaucoup plus réaliste. |
 |
 |

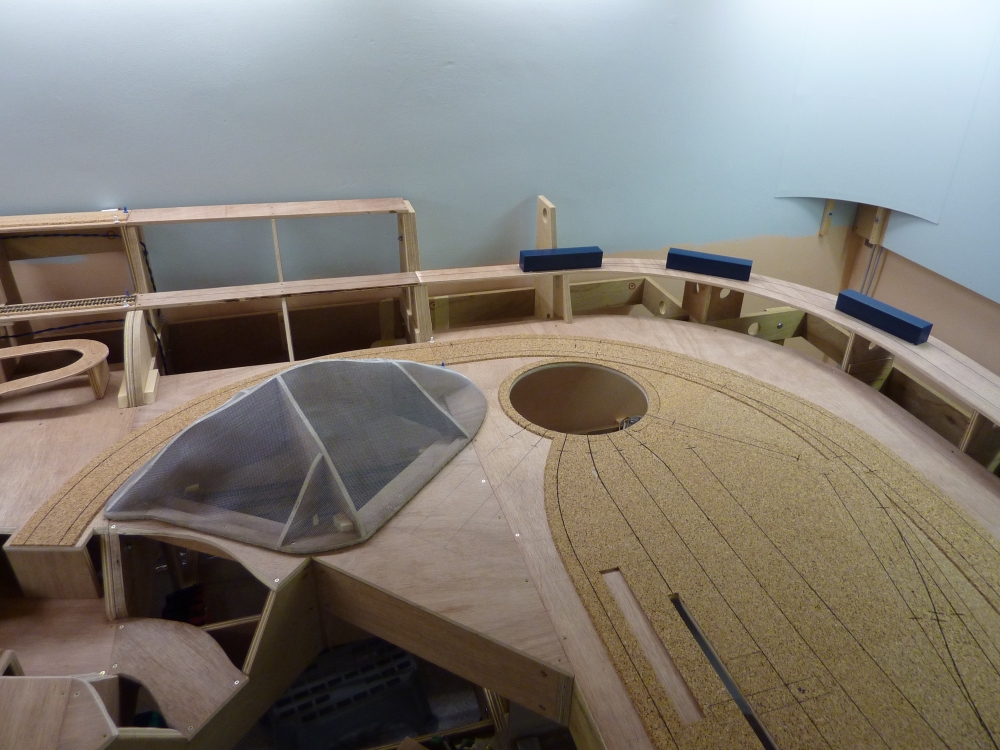

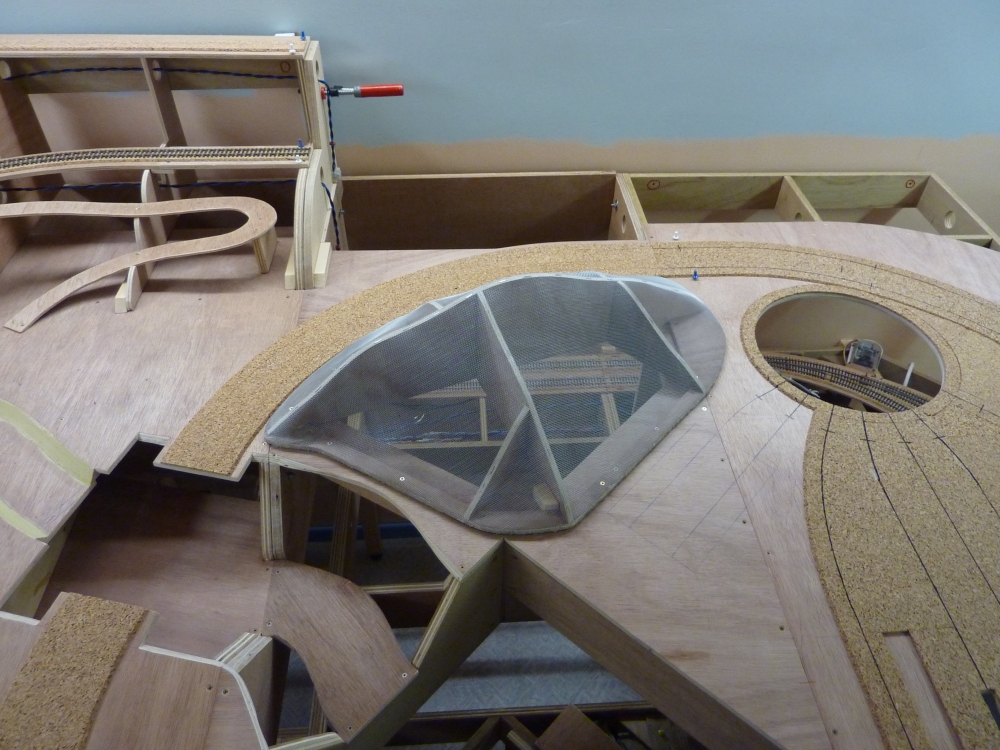

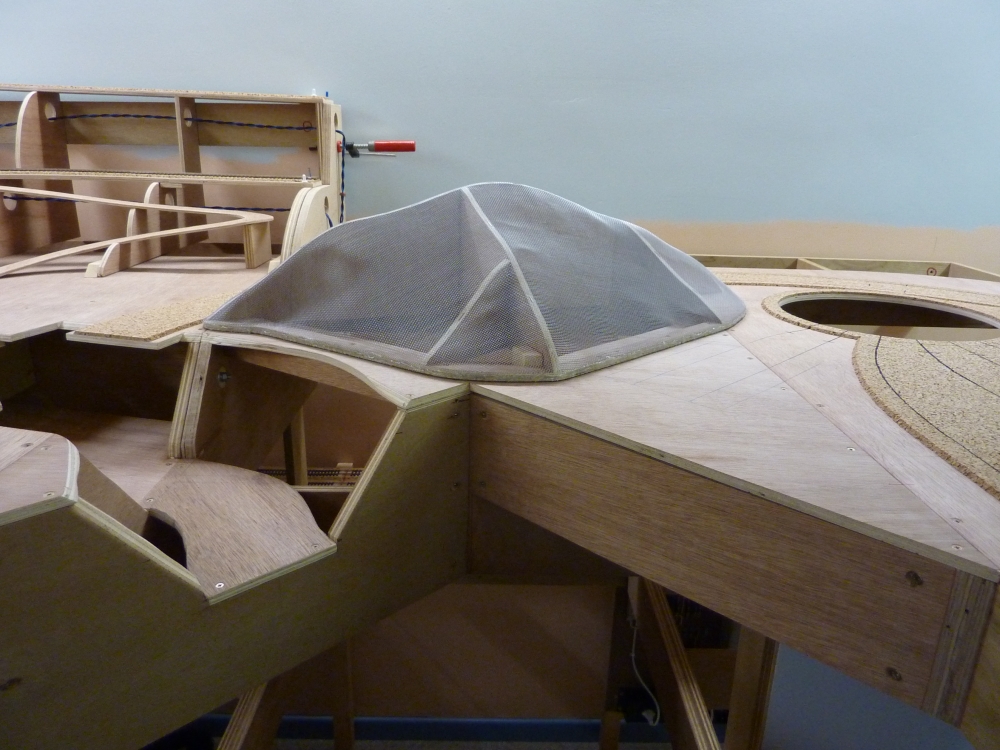

| La structure
est maintenant couverte d'un grillage inox. |
Vue "aérienne" de la future colline. |
 |
 |
| Décembre 2011 : mise en place
des tasseaux de rampe vers la mine. |
Aménagement
du pont "métro" entre la gare et le bourg. |
 |
 |

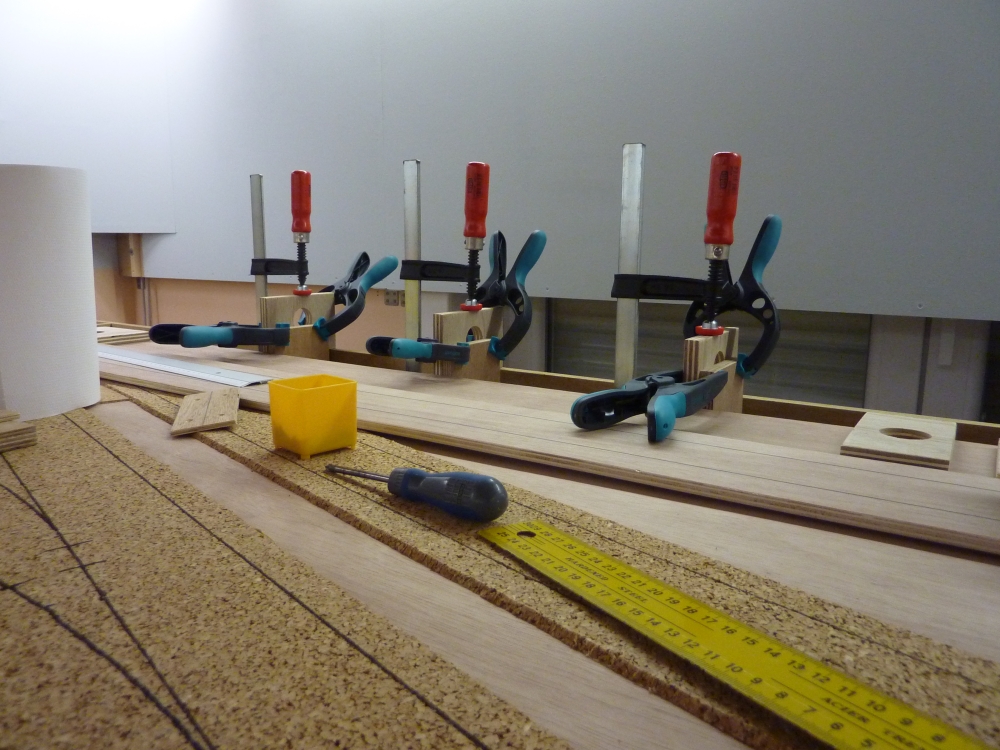

| Collage de
la rampe vers les modules voisins. |

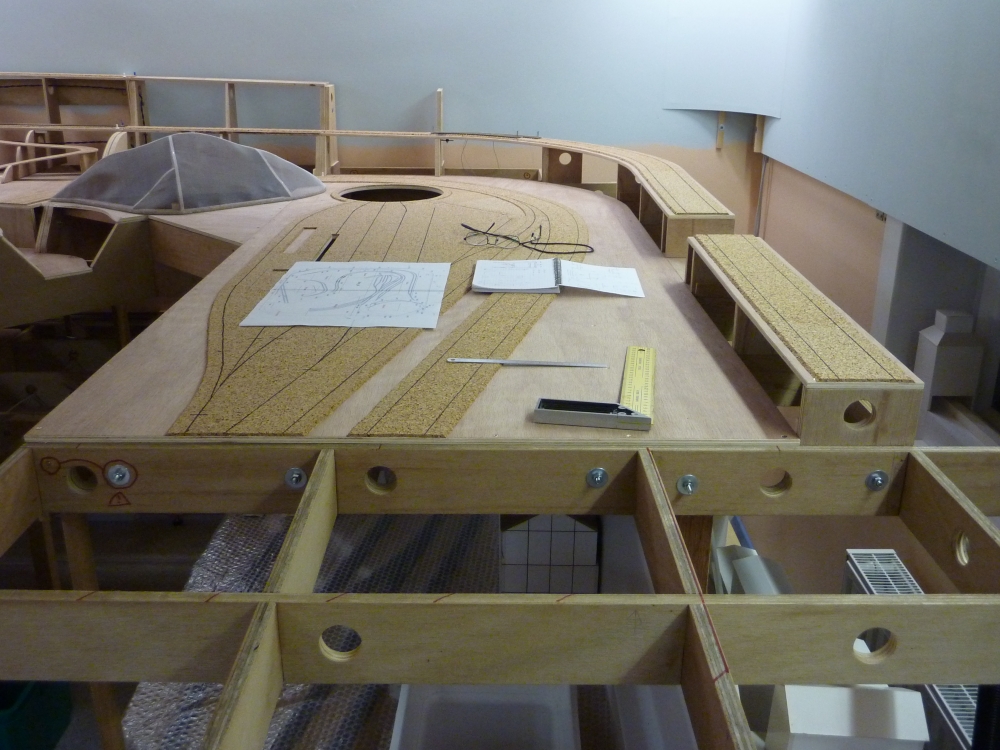

La première
rampe du module J
est maintenant terminée et équipée de son ballast en liège. |
 |
 |

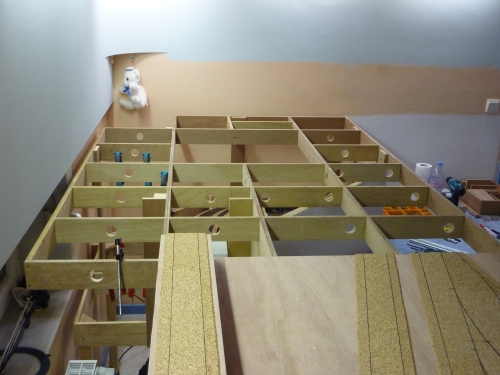

| Janvier 2012 : découpe des
plateaux du module K |

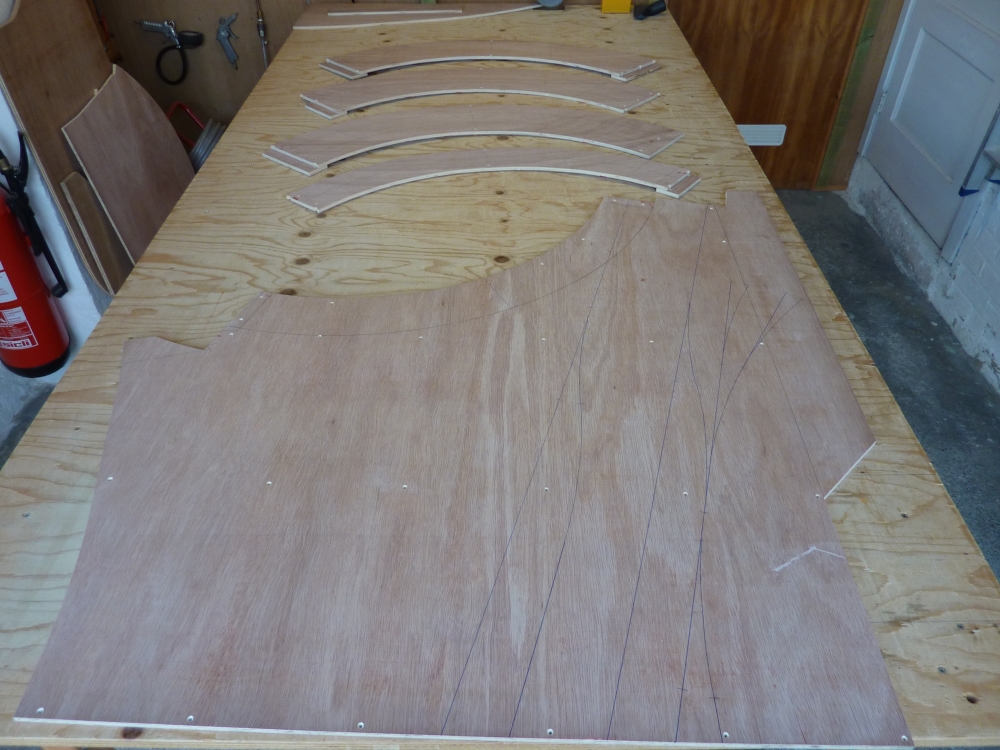

Voici les
différentes pièces qui constitueront la base de la seconde rampe hélicoïdale de ce réseau. |
 |
 |
| Le cadre K prêt à recevoir
l'hélicoïde. |

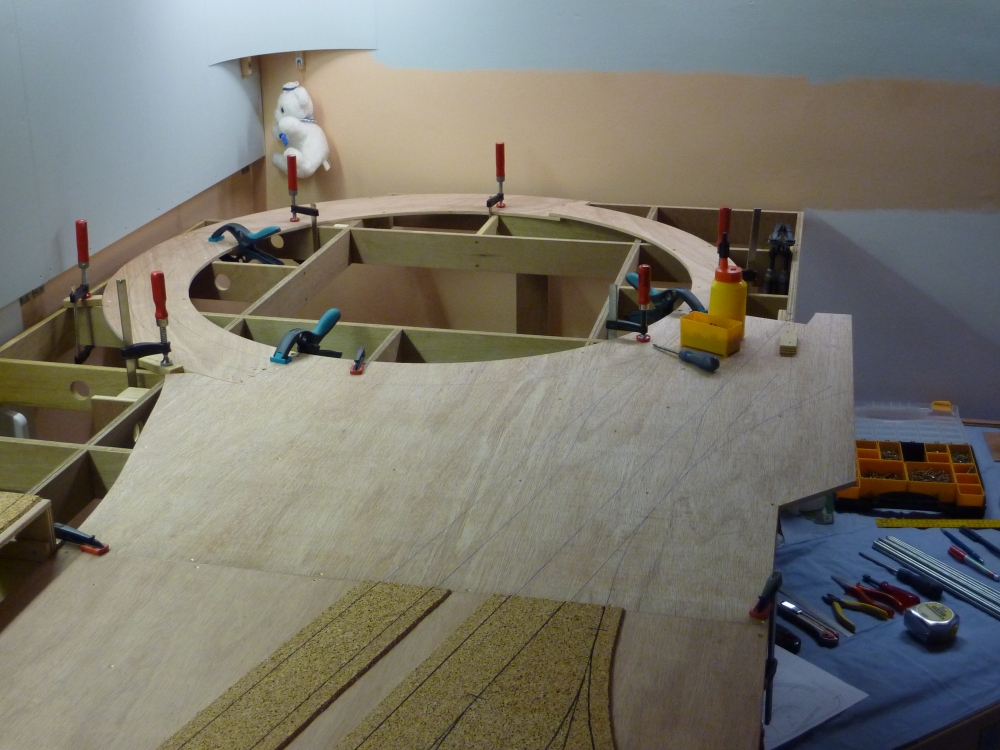

Mise en
place du plateau et de la base de la rampe hélicoïdale. |
 |
 |

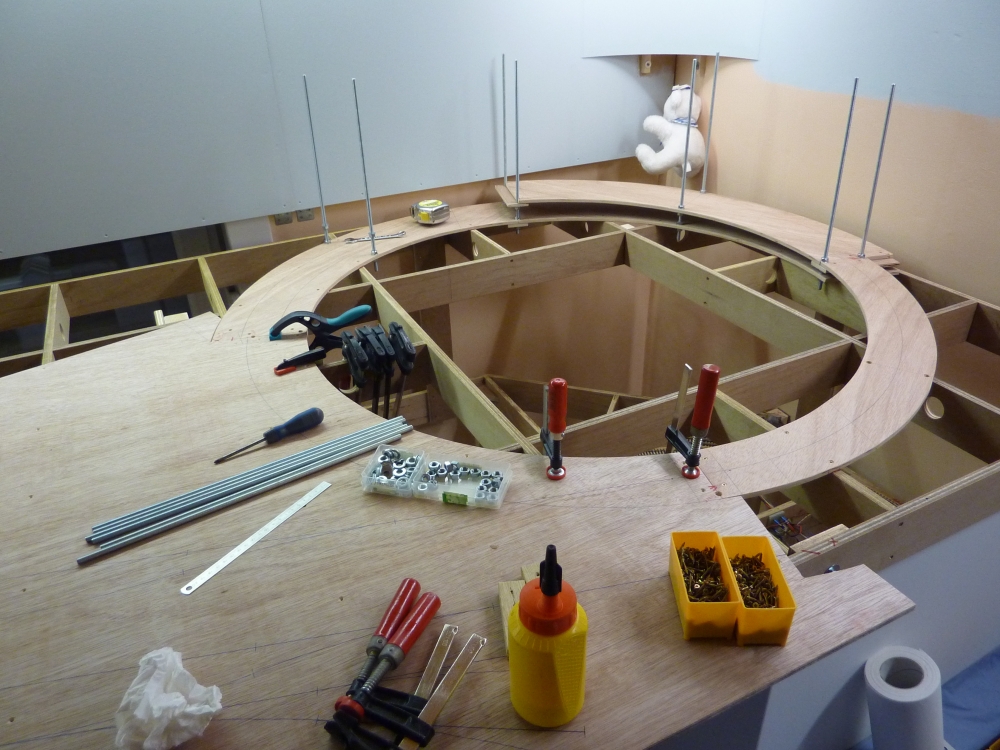

| Mise en
place des tiges filetées. |
Le support est en place et la rampe hélicoïdale prend forme. |
 |
 |

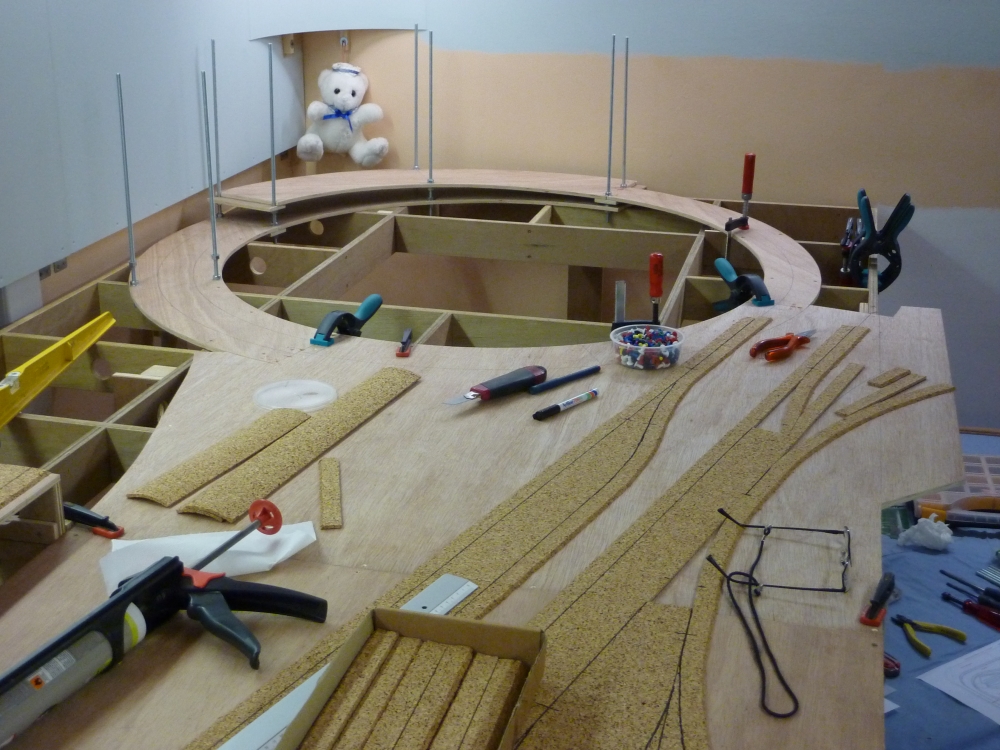

| Janvier 2012 : Pose du liège
qui figurera le ballast. |

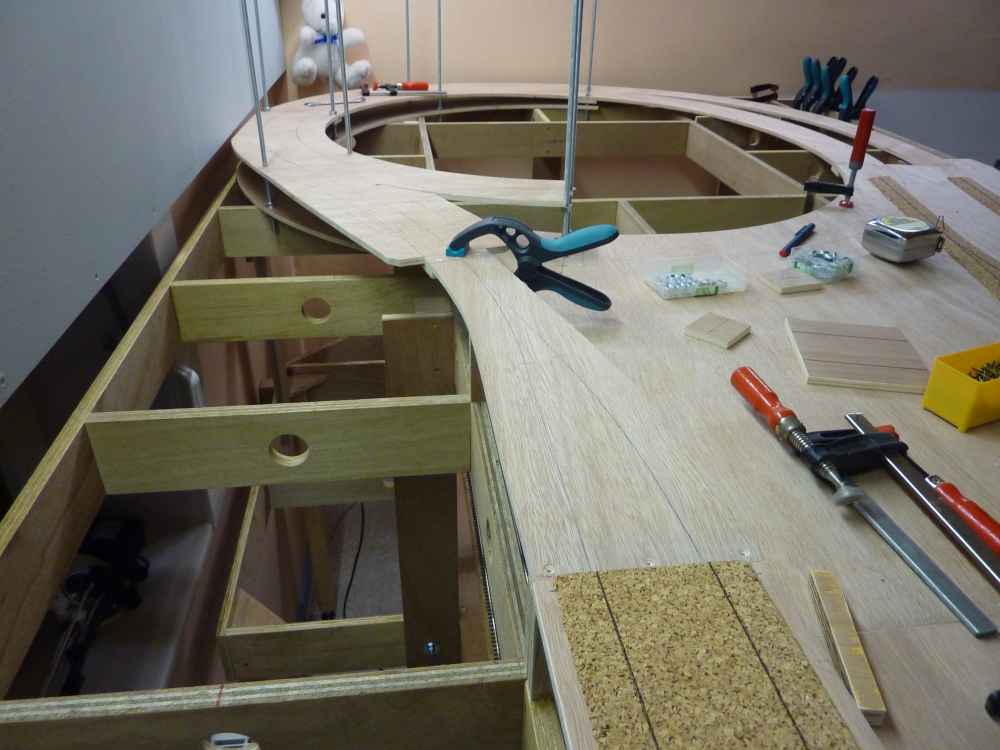

Construction
de la rampe de sortie de l'hélice comprenant un élargissement pour
soutenir le futur portail de tunnel. |
 |
 |

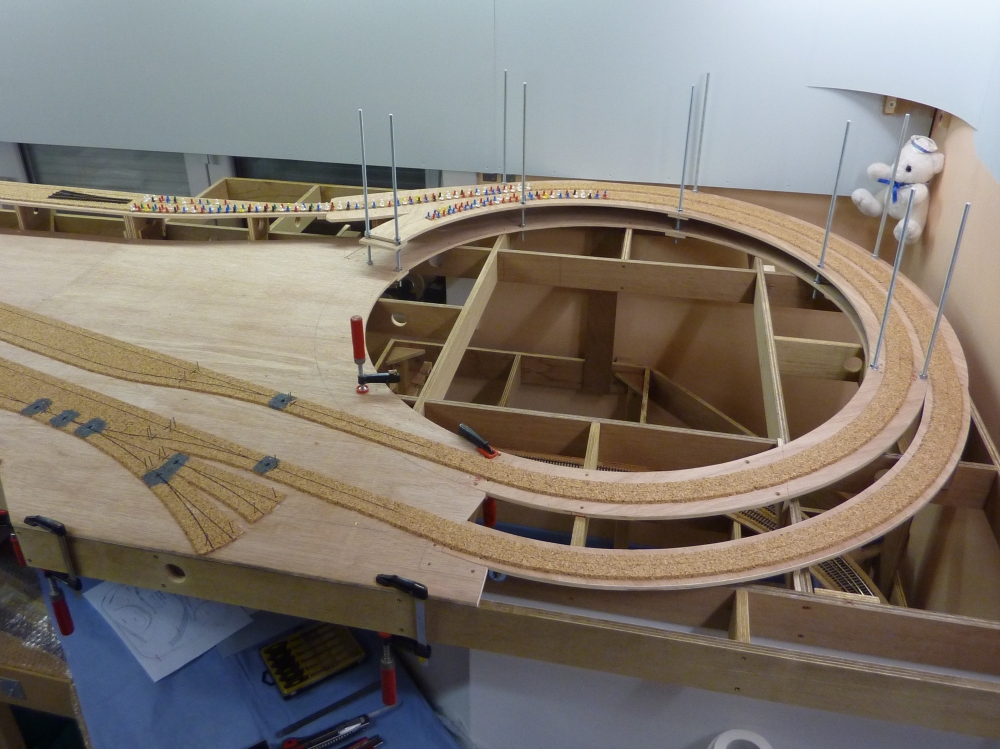

| La pose du
liège est terminée dans le premier étage de l'hélice. |

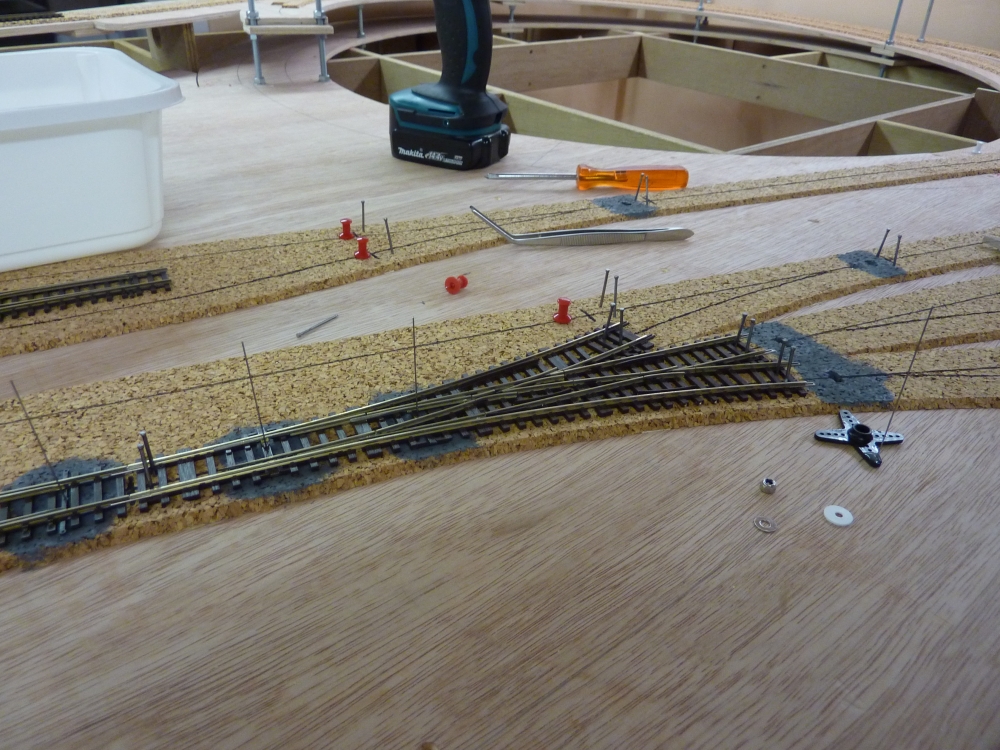

Installation
des aiguillages : notez les aiguilles de commande en cours
d'installation, elles seront recoupées après collage des aiguillages. |
 |
 |

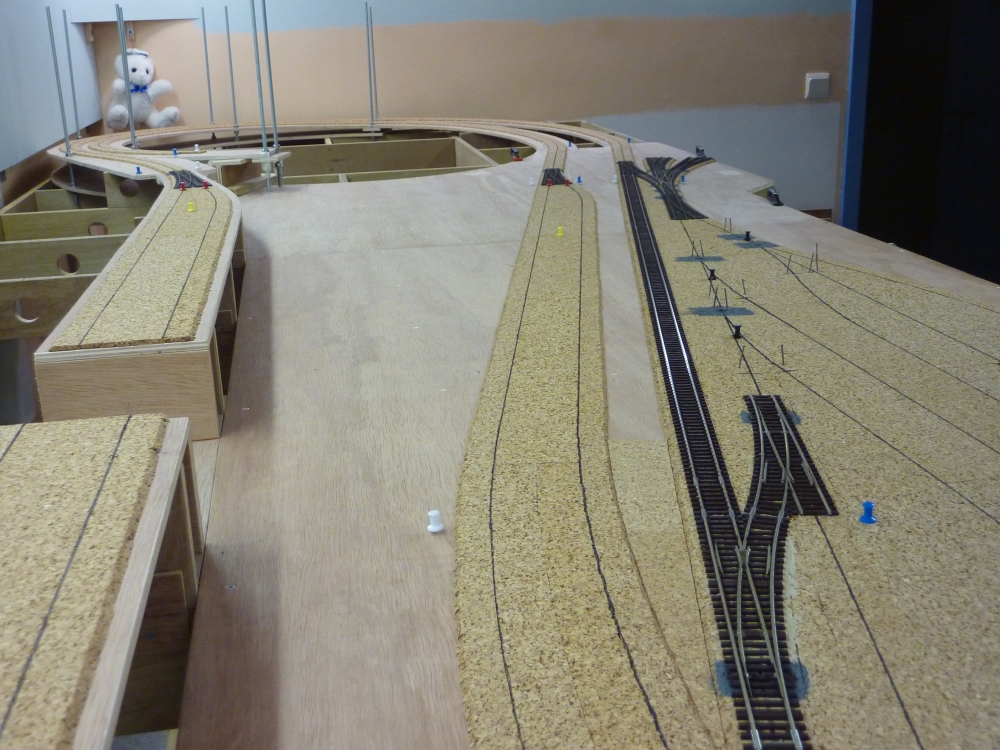

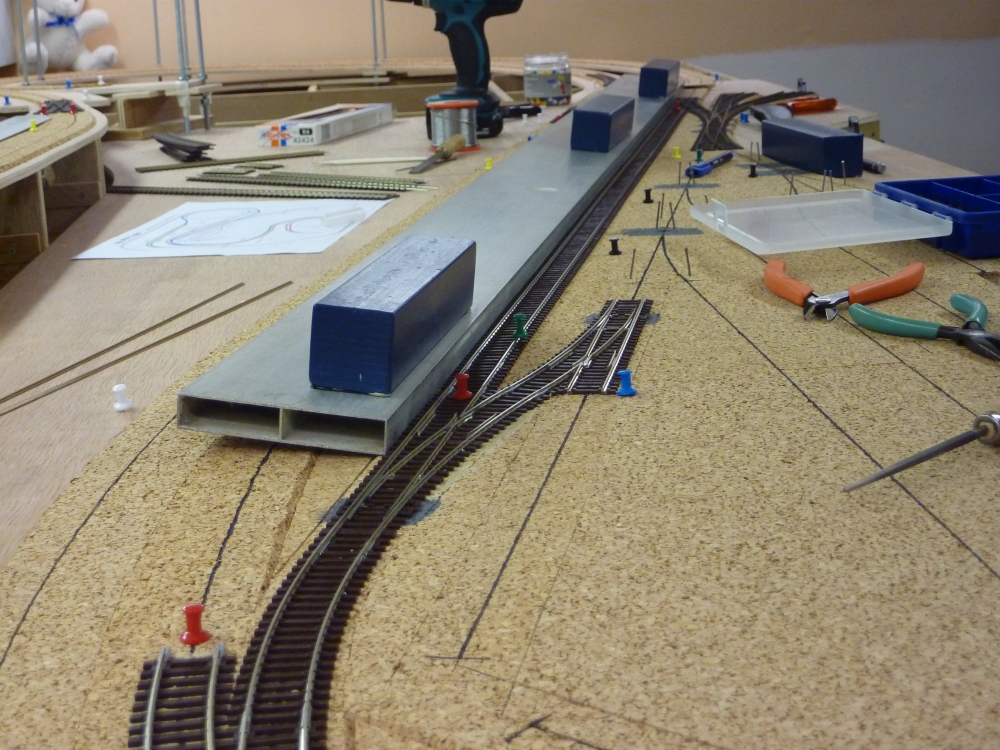

| Février 2012 : La pose des
voies rectilignes est fortement assistée par l'usage d'une règle alignée sur les bords des traverses. |
Voici le
résultat. |
 |
 |

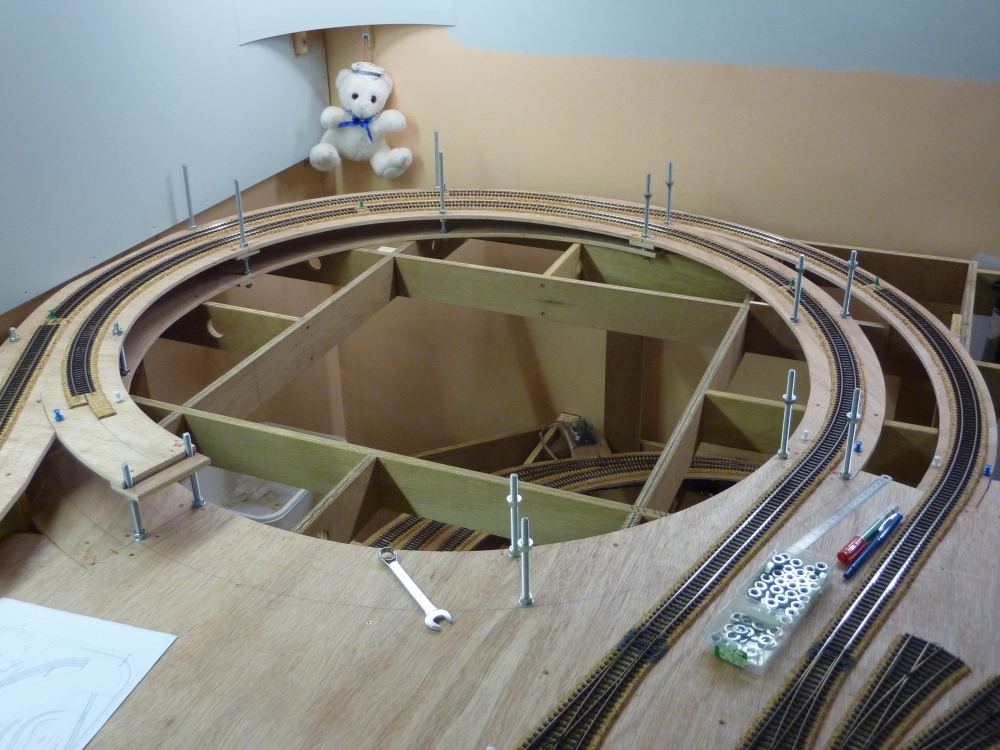

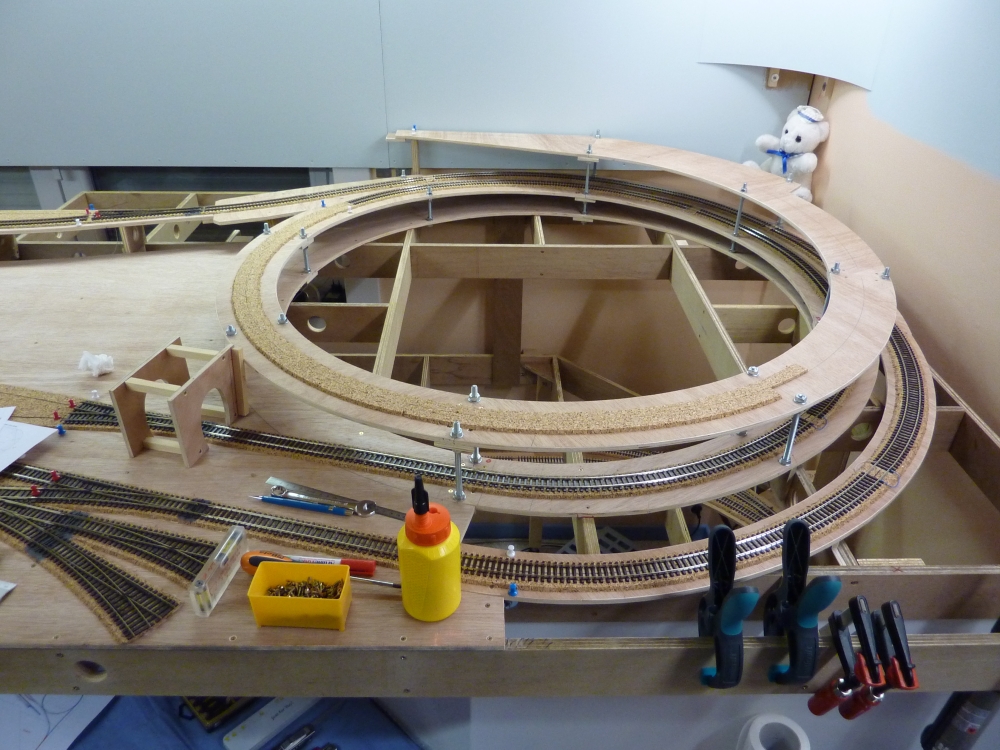

| Les voies
sont posées dans l'hélice et les tiges filetées sont maintenant recoupées à leur hauteur définitive. |

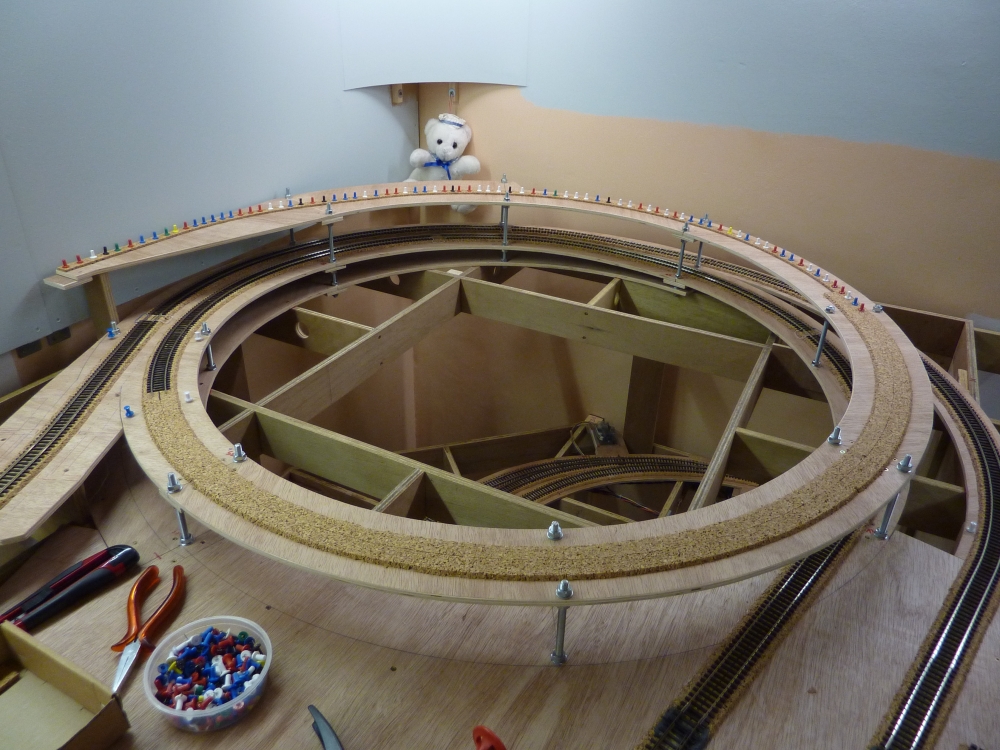

Le second
étage de l'hélice touche au but. |
 |
 |

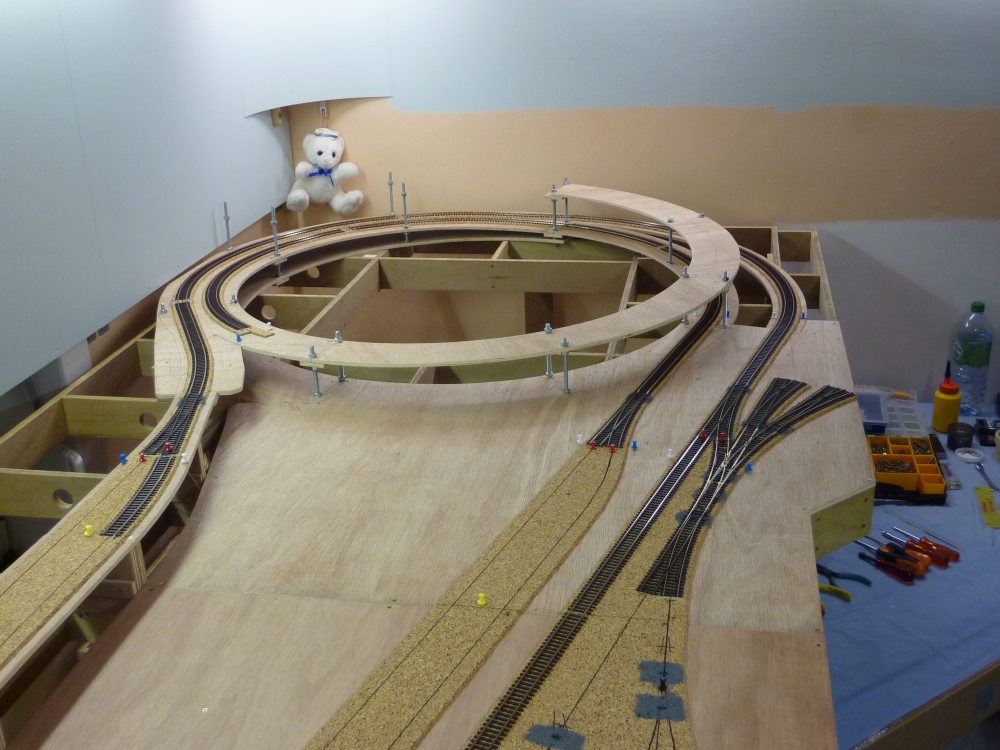

| OUF ! la
menuiserie de l'hélice est terminée. |
Encore un
peu de liège à poser . . . . |
| Suite . . . . Album
n° 4 - troisième partie |
|
|
|
