Réalisation d'une chute d'eau

Le relief est réalisé avec des couples de contreplaqué recouverts de grillage et de bandes plâtrées conformément à la description faite sur la page Rochers et parois rocheuses.

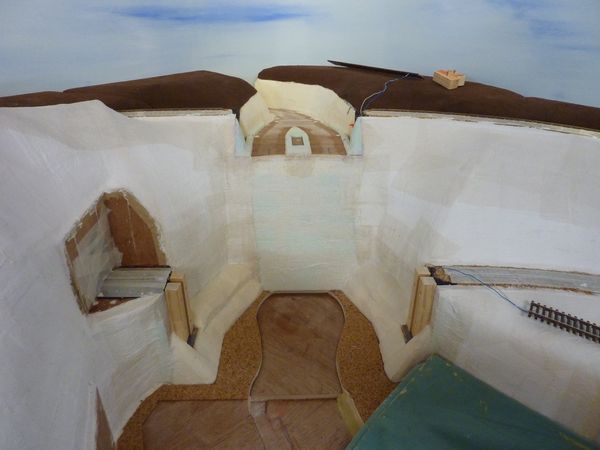

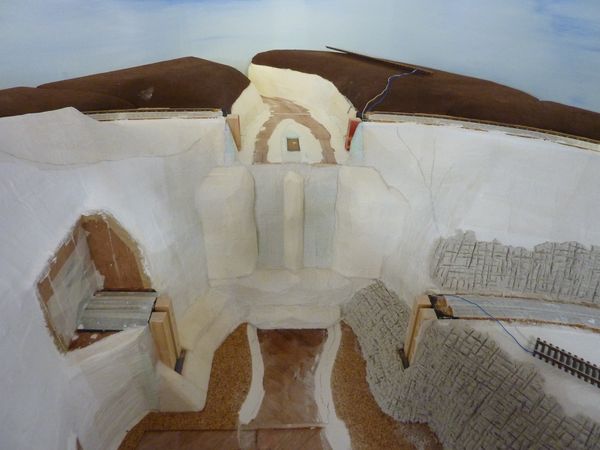

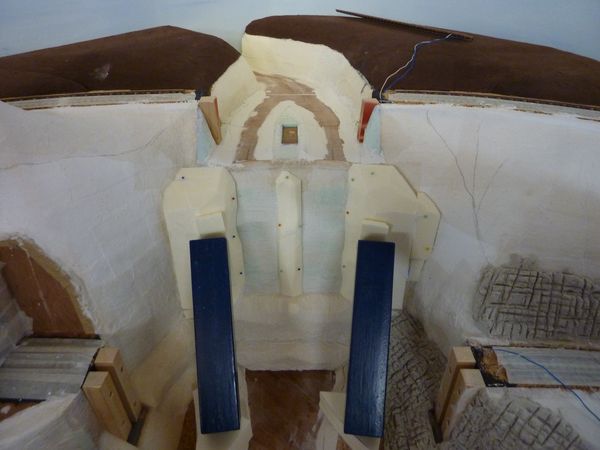

A ce relief, j'ajoute quelques morceaux de polystyrène extrudé afin de définir les contours des chutes d'eau.
Ce polystyrène est ensuite recouvert de papier "essuie tout" collés à la colle vinylique afin d'en améliorer l'adhérence.

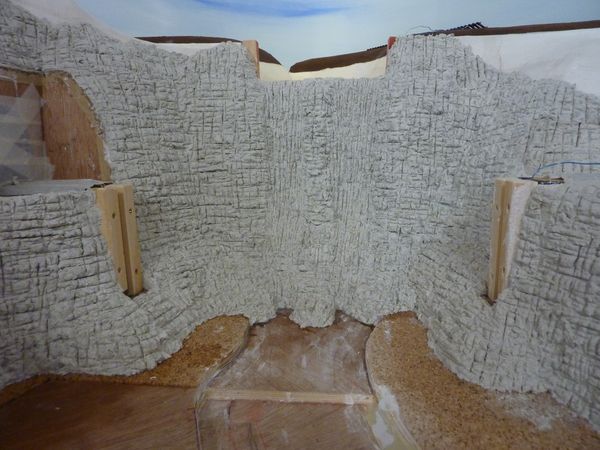

Après séchage des supports, le rocher est mis en place conformément à la description faite sur la page Rochers et parois rocheuses.

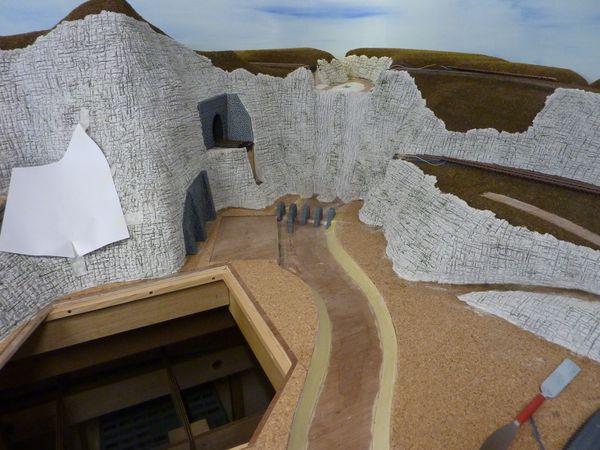

Vient ensuite la mise en place des différents ouvrages d'art ainsi que l'aménagement des sols boisés.

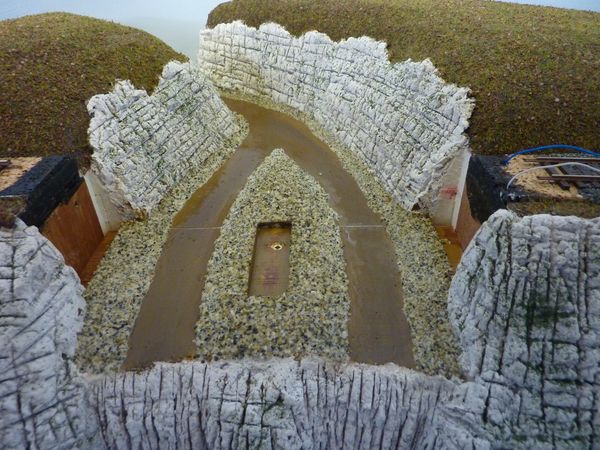

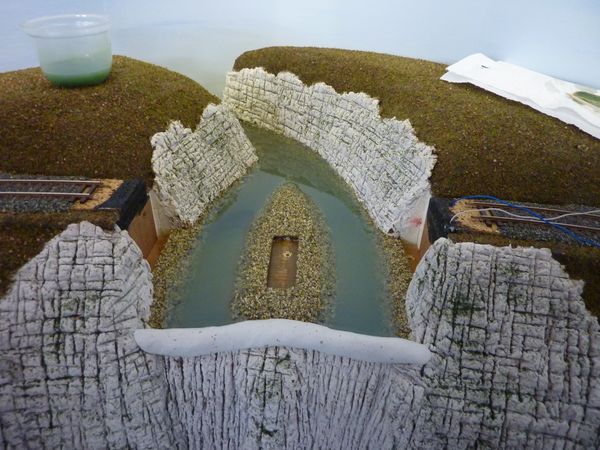

Le fond de la rivière supérieure à la cascade est peint à l'acrylique "Terre de Sienne" et les bords sont couverts de fins cailloux. Ces cailloux proviennent de sable du Rhin "gros grains" tel que celui utilisé en maçonnerie. Ils sont rincés et tamisés et  j'en retiens les grains de 0.5 à 2 mm de diamètre. L'avantage de cette provenance est le faible coût et la diversité des teintes.
L'eau est figuré par 2 couches de Realistic water de Woodland Scenics. La première couche est teintée avec Tamiya XF26 et la seconde est  sans teinture.
Lors de la pose de la seconde couche de résine, des cailloux plus gros sont déposés ça et là. Ce sont de petits galets de rivière qui sont rincés et tamisés. J'en retiens les pièces de +/- 10 à 15 mm.
Le pont supérieur  Auhagen 41589 est collé en place et les voies sont ballastées. Le pont est peint avec Humbrol 27 et les joints sont figurés à l'aide d'un lavis de gouache "gris froid". La partie supérieure est peinte à l'aérographe avec Tamiya XF20. ainsi que les balustrades qui sont des modèles Faller 180428.
La végétation environnante est mise en place ainsi que les arbres feuillus et les conifères. Le bassin recevant les eaux de la cascade est rempli lui aussi. Six couches de Realistic water seront nécessaires pour atteindre la hauteur des vannes de régulation et seule la première couche est teintée avec Tamiya XF26.

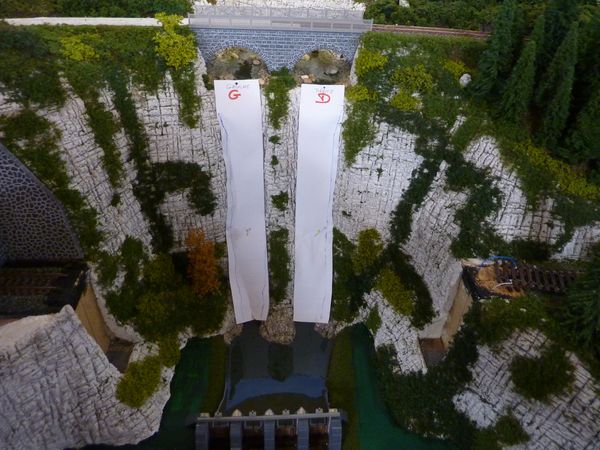

Dans chaque lit des chutes d'eau, un petit gabarit en papier est mis en place afin d'en définir les dimensions. Sur ces gabarits, j'ai grossièrement dessiné les contours de chaque chute d'eau.
Ces gabarits sont ensuite utilisés pour réalises les deux chutes d'eau qui prendront place dans la cascade. Les produits utilisés pour réaliser les "coulées sont le Water effect et le Realistic water de chez Woodland Scenics.

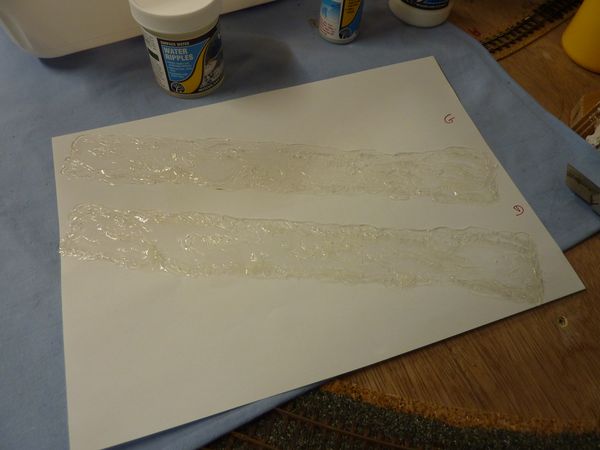

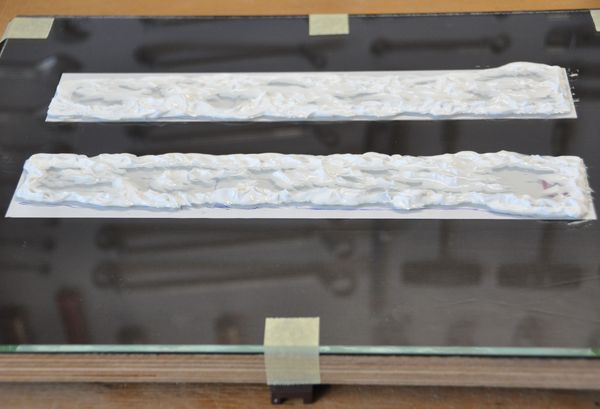

Voici, après séchage, les deux "coulées" qui prendront place dans les chutes d'eau. Après quelques essais infructueux avec d'autres produits tels que la colle thermofusible, le silicone transparent, les résines bi-composants, etc . . . , les principaux avantages de l'utilisation des produits Woodland Scenics sont la facilité d'utilisation, la grande souplesse de la "coulée", sa belle transparence et la facilité de décollage de son support. Vous trouverez sur le site de  Woodland Scenics différentes vidéos qui expliquent l'utilisation de leurs produits.

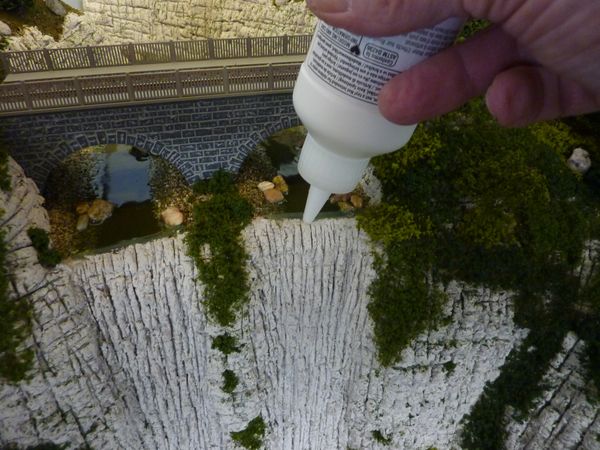

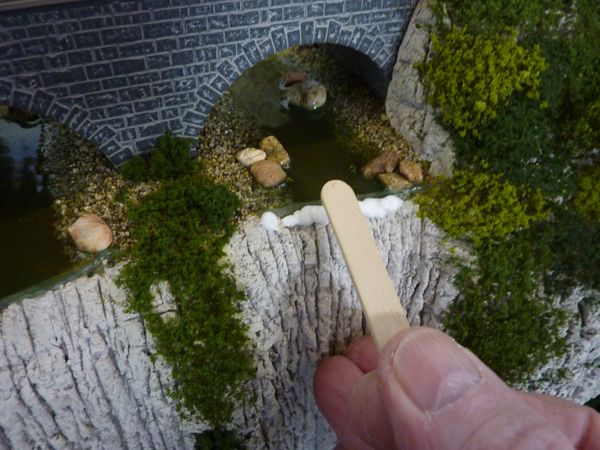

Afin de coller en place ces deux "coulées" qui représenteront les chutes d'eau, je dépose un peu de Water effect ça et là en insistant sur le haut et le bas de la chute.
Le produit est ensuite étendu à l'aide d'un petit bâton.
Les "coulées" sont ensuite mises en place. Leur grande flexibilité permet de les poser au plus près de la roche et d'en épouser la forme exacte.

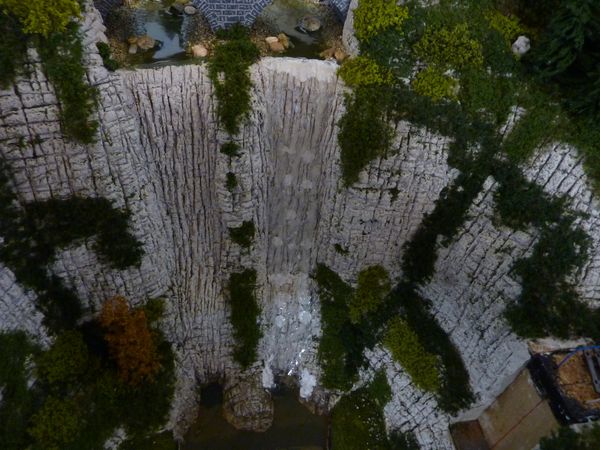

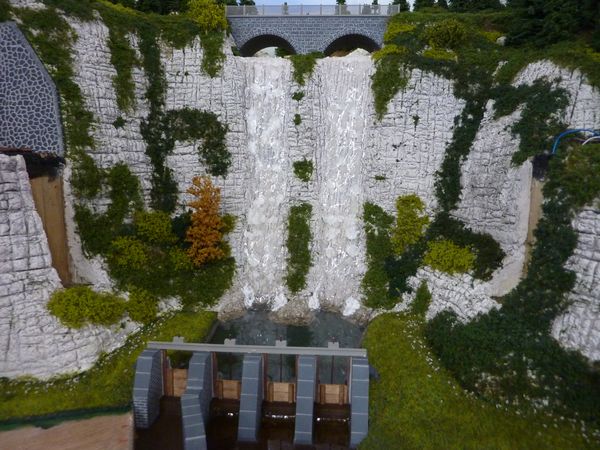

Voici la cascade durant le séchage du Water effect Notez tous les points blancs, cette apparence laiteuse  disparaîtra au séchage pour devenir complètement transparente.
Après séchage, l'eau apparaît transparente sur toute sa hauteur. Il faudra donc la traiter ultérieurement afin de faire apparaître la blancheur des remous et autres brumes apparaissant autour d'une cascade.	Clic sur image pour agrandir

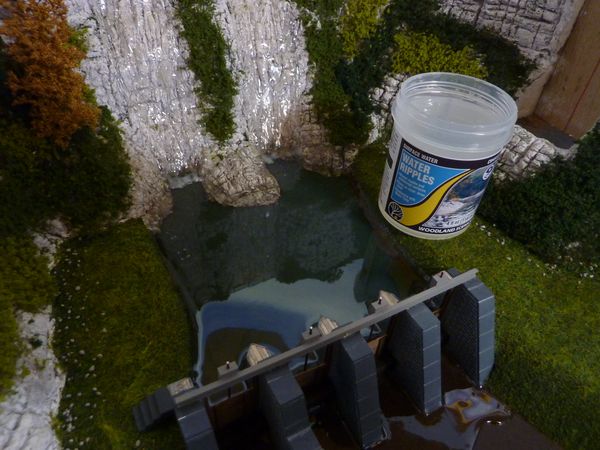

Dans le bassin inférieur à la cascade, la résine préalablement posée et séchée sera traitée avec le Water ripples afin de figurer les remous à la surface de l'eau.

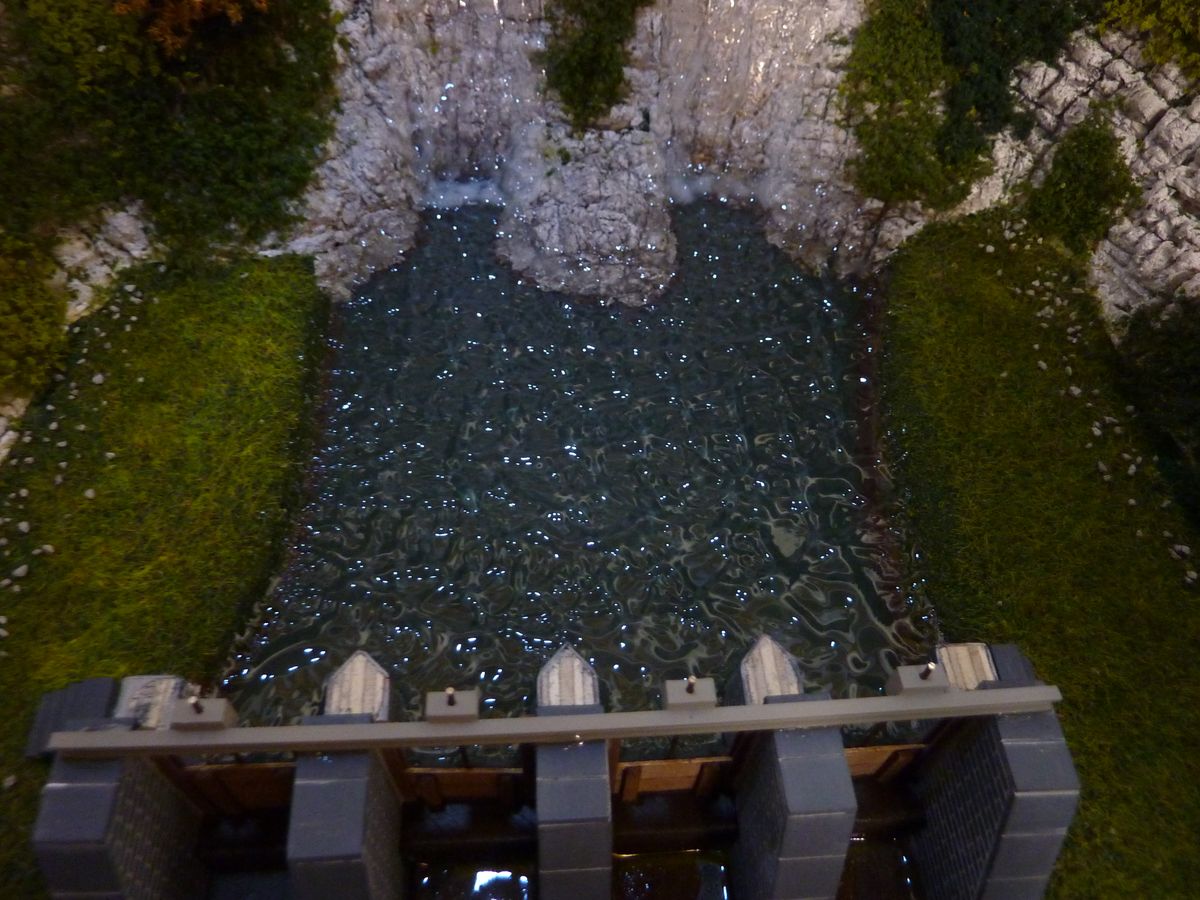

Voici le bassin inférieur ainsi traité. Notez au premier plan le système de vantellerie qui alimentera la roue à aubes de la scierie. Cette vantellerie est composée de 4 vannes, une (à gauche) qui est la vanne d'alimentation de la roue à aubes et trois autres, plus basses, qui servent à réguler le niveau du bassin d'alimentation. Ces trois vannes de régulation fonctionnent par débordement afin de maintenir un niveau constant à leur amont. Toutefois, en cas de crue importante, il est possible de les ouvrir afin de permettre un écoulement plus rapide. La fabrication de cette vantellerie fera l'objet d'une autre page décrivant aussi la construction de la scierie.	Clic sur image pour agrandir

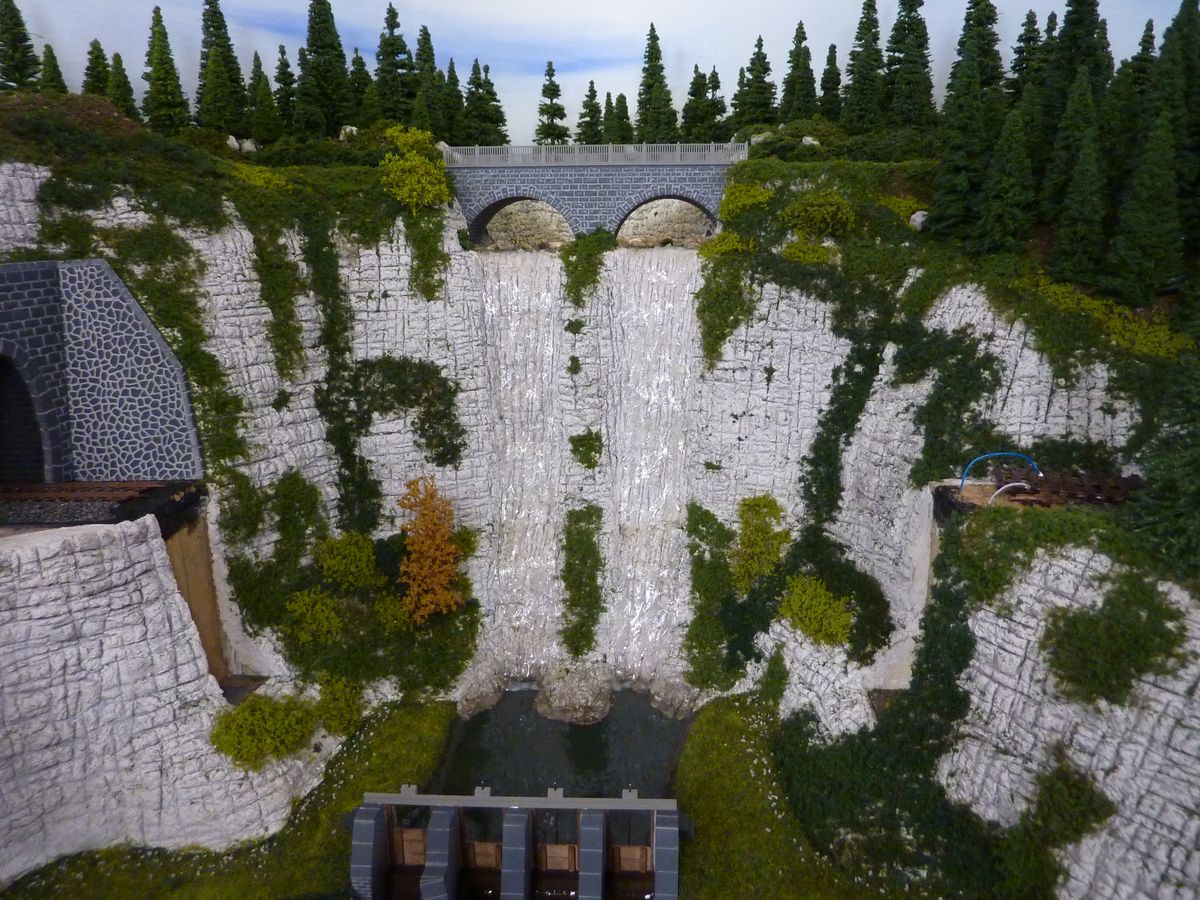

A ce stade de la réalisation, voici une image générale de la chute d'eau. Notez les remous dans le bassin inférieur qui sont du plus bel effet.	Clic sur image pour agrandir

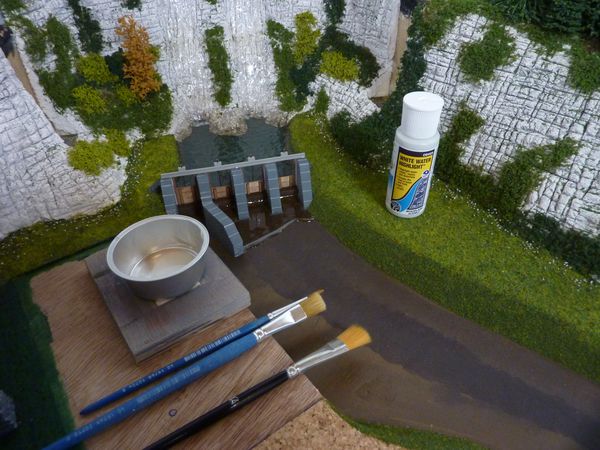

Dans le bassin inférieur à la cascade ainsi qu'aux différents ressauts, la résine préalablement posée et séchée sera traitée avec le White water highlight afin de figurer l'écume ou le bouillonnement.

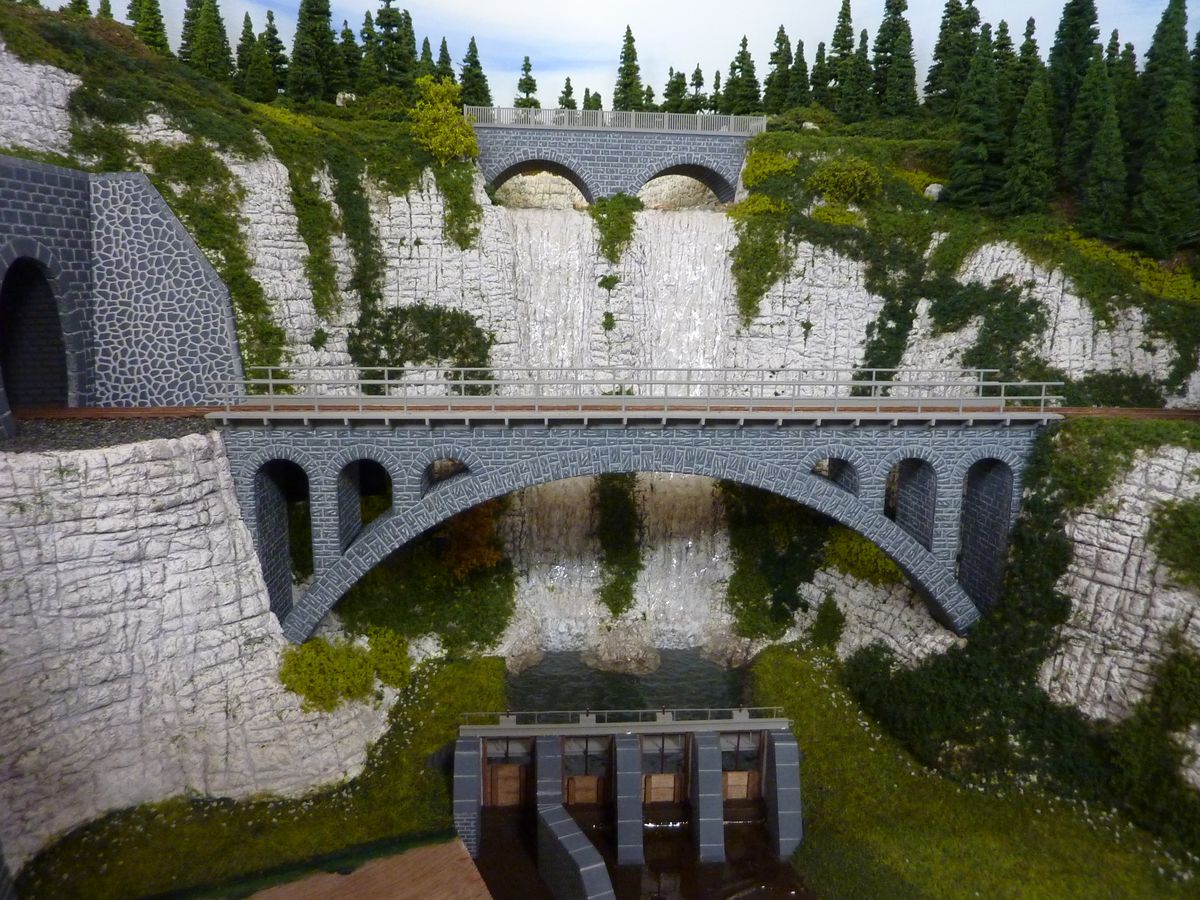

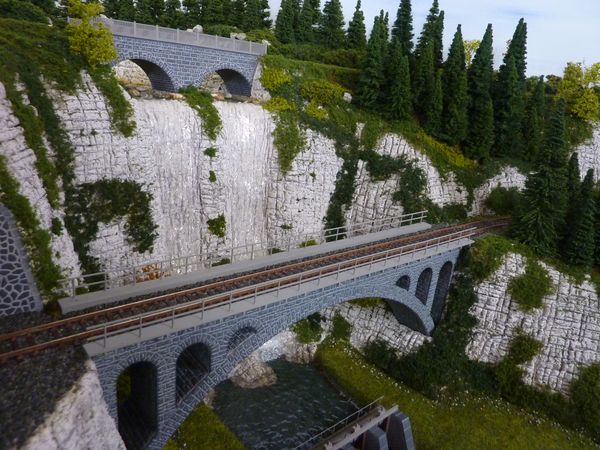

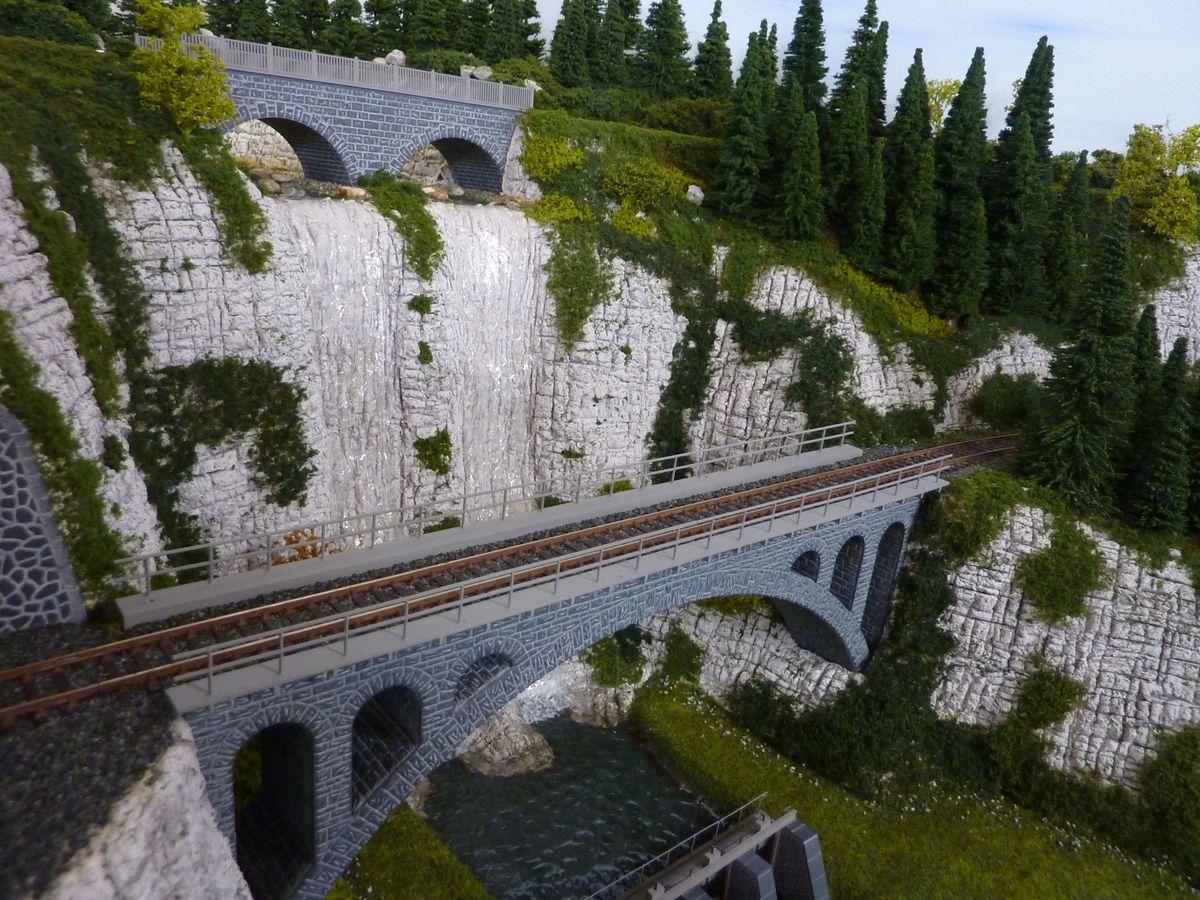

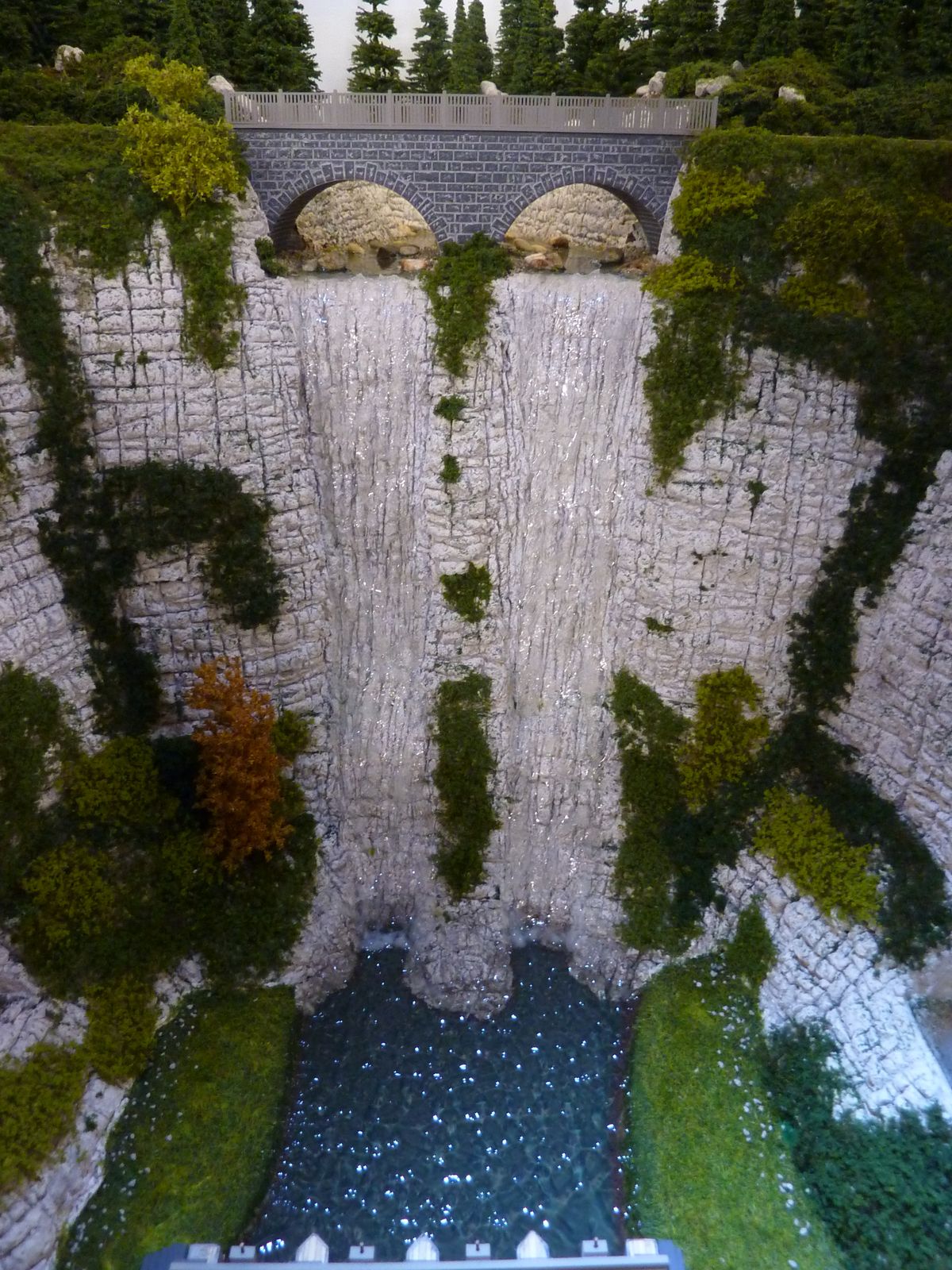

Voici une vue générale de la chute d'eau ainsi terminée. Le viaduc Vollmer 42549 est collé en place et les voies sont ballastées. Il est peint avec Humbrol 27 et les joints sont figurés à l'aide d'un lavis de gouache "gris froid". La partie supérieure est peinte à l'aérographe avec Tamiya XF20	Clic sur image pour agrandir
Autre vue de la cascade avec en avant plan le viaduc qui enjambe la rivière.	Clic sur image pour agrandir
